Rotorlu değirmenler, yumuşak ve orta sertlikteki malzemelerin yanı sıra sıcaklığa duyarlı veya lifli malzemelerin yüksek hızda boyut küçültülmesi için kullanılır.
Güçlü Ultra santrifüj öğütücü ZM 300, kullanım kolaylığıyla birlikte maksimum öğütme performansı sunar. 6.000 ila 23.000 rpm arasında değişen hız, çok kısa sürede nazik, analize uygun nötr numune hazırlığına olanak tanır.
Entegre sıcaklık izleme sistemi sayesinde, uzun öğütme işlemleri veya büyük numune hacimlerinin toz haline getirilmesi için bile tekrarlanabilirlik garanti edilir.
Geniş rotor, halka elek ve kaset seçenekleri, ZM 300 çok çeşitli boyut küçültme görevlerinin gereksinimlerini karşılayan gerçek bir çok yönlü cihaz haline getirir.
Ürün Videosu
Ultra Santrifüj Değirmen ZM 300 Reviews from our customers
Trusted reviews provided by
Ultra Santrifüj Değirmen ZM 300 Gıda ve yem standardı
- Tek bir işlemde ön ve ince öğütme sayesinde nazik ve yüksek hızlı toz haline getirme.
- Kaset sıcaklığının izlenmesine dayalı optimum proses kontrolü ve tekrarlanabilirlik.
- Maksimum numune geri kazanımı ve kolay temizlik için patentli kaset sistemi.
- 600 ml'ye kadar numune hacimleri için isteğe bağlı kaset.
- 6.000 ile 23.000 devir/dakika arasında geniş hız aralığı.
- 0,08 – 10 mm açıklık boyutlarına sahip halka elekler sayesinde belirlenen nihai incelik.
- 250 ml ile 4,5 litre arasında numune hacimleri için toplama kapları.
- Otomatik titreşimli besleyici ve çeşitli siklon sistemleri mevcuttur.
Short processing times Avoid excessive heat generation and motor overload
6000 ile 23000 rpm arasındaki hız aralığı, öğütme süresini mümkün olduğunca kısa ve sıcaklık artışını mümkün olduğunca ılımlı tutarak, öğütme işleminin numune gereksinimlerine en uygun şekilde uyarlanmasını sağlar. Çok fazla ısı, örneğin nem veya uçucu bileşenlerin dışarı kaçması durumunda, öğütme sonuçlarını olumsuz etkileyebilir.
ZM 300 , halka eleğin yakınındaki kaset kapağının sıcaklığını ölçen entegre bir sıcaklık sensörü ile donatılmıştır. Ölçülen sıcaklık, değirmenin ekranında sürekli olarak gösterilir ve kullanıcının öğütme işlemini optimize etmesine ve tekrarlanabilirliği iyileştirmesine olanak tanır.
Ultra Santrifüj Değirmen ZM 300 Finer end products and higher sample throughput
Application examples
Farklı elekler ve hızlarda öğütme işleminden sonra plastik malzemelerin (POM veya PP) öğütme boyutları. 23.000 rpm hız, 18.000 rpm'de öğütmeye kıyasla tüm elekler için daha yüksek incelik sağlar. Örneğin, POM 0,12 mm aralıklı bir elek ile 23.000 rpm'de öğütüldüğünde incelikte %19'luk bir azalma elde edilebilir.
Örneğin, 0,5 mm'lik halka elekle tavuk yemini öğütürken, öğütme hızı 18.000 min-1 yerine 23.000 min-1'e çıkarıldığında maksimum numune işleme kapasitesi %16 artırılabilir.
Polimer POM
Polimer PP
Hayvan yemini öğütmek
Kriyojenik Öğütme
Kriyojenik veya soğuk öğütme, oda sıcaklığında istenen inceliğe indirgenemeyen numunelerin toz haline getirilmesi için ideal çözümdür. Bu işlem, numune malzemesini soğutarak kırılgan hale getirmek ve böylece kırılma davranışını iyileştirmek için sıvı azot (-196 °C, numunenin değirmen dışında kırılganlaşması) veya kuru buz (-78 °C, numune/kuru buz karışımı) gibi öğütme yardımcılarının kullanılmasını içerir.
Ayrıca, yüksek uçucu bileşenler soğutma yoluyla numunede daha iyi korunur. Kriyojenik öğütme, ZM 300 ile kolayca gerçekleştirilebilir ve özellikle plastikler veya sıcaklığa çok duyarlı numuneler için önerilir. Video, ZM 300 ile aynı olan önceki model ZM ZM 300 ile yapılan işlemi göstermektedir.
Bu video, ZM 200 ile plastik granüllerin kuru buzla öğütülmesini göstermektedir ve bu yöntem ZM 300 için de geçerlidir.
Ultra Santrifüj Değirmen ZM 300 Işık ve ısıya duyarlı malzemeler için idealdir.
In combination with the cyclone suction unit, the Ultra Centrifugal Mill ZM 300 mill is even suitable for grinding light and heat-sensitive materials.
- Numune ve taşlama aletlerinin verimli soğutulması
- Öğütme odasından geliştirilmiş numune tahliyesi
- Özellikle büyük hacimler için uygundur.
- Siklon, 0,25, 3 ve 5 litrelik numune şişelerini alabilir.
- Kriyojenik öğütme için idealdir.
ZM 300 için aksesuarlar Comprehensive selection for your individual requirements
The wide range of accessories makes the ZM 300 extremely versatile. The desired final fineness can be determined by selecting the ring sieve. Rule of thumb: After grinding, approximately 80% of the sample material is about half the size of the sieve aperture. You can choose between sieves with apertures ranging from 0.08 to 10 mm.
Halka elekler
ZM 300 halka elekleri, güvenli kilitleme için dört oluklu, güçlendirilmiş kenarlı olarak kullanılır. Ayrıca dört oluk ile sabitlenen mesafe eleklerinde, elek ağı ile rotor arasında bir boşluk bulunur; bu da kesme etkilerini ve dolayısıyla ısı oluşumunu azaltır.
Rotorlar
Rotorlar 6, 12 veya 24 dişli olarak mevcuttur. 12 dişli standart rotor, neredeyse her türlü malzeme ve gereksinim için uygundur. Saman gibi lifli numuneler için genellikle 6 dişli rotor kullanılırken, ince numuneler için 24 dişli rotor en uygunudur.
Ağır metal içermeyen taşlama
Analize yönelik nötr işlemler veya aşındırıcı numunelerin öğütülmesi için çeşitli malzemelerden yapılmış taşlama aletleri mevcuttur: titanyum (titanyum-niyobyum kaplama), 1.4404 çelik, tungsten karbür kaplama.
Toplama kapları
900 ml nominal hacimli standart toplama kabında, tek bir işlemde 300 ml'ye kadar numune öğütülebilir. Büyük hacimli kaset ile kullanılabilir hacim iki katına çıkarılarak 600 ml'ye ulaşılabilir. Siklonlu kaset kullanıldığında ise 4.500 ml'ye kadar kullanılabilir hacimli çeşitli toplama kapları mevcuttur.
Besleyici DR 100
Titreşimli Besleyici DR 100, bir arayüz üzerinden kontrol edilir ve malzemeyi yüke bağlı bir şekilde ZM 300 haznesine iletir. Bu işlem, maksimum numune beslemesiyle homojen öğütmeyi sağlar. Besleyici kullanımı, özellikle büyük numune miktarları için avantajlıdır.
Ultra Santrifüj Değirmen ZM 300 Convenient operation – easy cleaning
Ultra santrifüj öğütücü ZM 300 boyut küçültme, rotor ile sabit halka elek arasında darbe ve kesme etkileriyle gerçekleşir. Besleme malzemesi, (geri sıçrama korumalı) hazne üzerinden rotora geçer. Santrifüj ivmesi, malzemeyi büyük bir enerjiyle dışarı fırlatır ve yüksek hızda hareket eden kama şeklindeki rotor dişleriyle çarpışma sonucu ön ezilme gerçekleşir. Daha sonra rotor ve halka elek arasında ince bir şekilde öğütülür.
Bu 2 aşamalı öğütme, özellikle nazik ancak hızlı bir işleme sağlar. Besleme malzemesi öğütme haznesinde çok kısa bir süre kalır, bu da belirlenecek numunenin karakteristik özelliklerinin değişmediği anlamına gelir. Öğütülmüş numune, öğütme haznesini çevreleyen toplama kasetinde veya aşağı akış siklonunda veya kağıt filtre torbasında toplanır.
Ultra Santrifüj Değirmen ZM 300 Tipik Örnek Malzemeler
The ZM 300 is suitable for grinding a wide variety of materials:
waste, graphite, collagen, drugs, fertilizers, feed pellets, grains, spices, rubber, wood, coffee beans, bones, coal, food, corn, minerals, paper, plant parts, polymers, powder coatings, rice, seeds, straw, sweets, tobacco, textiles, chemical products, electronic components, dried fruits and vegetables, dried larvae, pharmaceutical products.
Parsley
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Ultra Santrifüj Değirmen ZM 300 Fonksiyon prensibi
The grinding process is carried out by impact and shearing forces between the rotor and the fixed ring sieve. The sample material is fed into the rotor via a funnel with splash protection, accelerated outwards by centrifugal force, and pre-ground by the wedge-shaped rotor teeth. The subsequent fine grinding takes place in the narrow gap between the rotor and the sieve.
Thanks to this two-stage process, sample preparation is particularly gentle and fast. Since the ground material only remains in the grinding chamber for a short time, the characteristic properties of the sample are retained. The end product is collected in the collection vessel, cyclone, or paper filter bag that surrounds the grinding chamber.
Ultra Santrifüj Değirmen ZM 300 Teknik Veri
| Uygulamalar | ince öğütme |
|---|---|
| Uygulama alanı | tarım, biyoloji, kimya .. |
| Besleme malzemesi | yumuşak, orta sert, kırılgan, lifli |
| Boyut küçültme prensibi | etki, kesme |
| Malzeme giriş büyüklüğü | 10 mm |
| Çıkış büyüklüğü | 40 µm |
| Parti boyutu / besleme miktarı | 300 ml with standard cassette 600 ml with volume cassette 4500 ml / 2500 ml / 450 ml / 230 ml with cyclone |
| Hız, 50 Hz (60 Hz) de | 6,000 - 23,000 min-1, free selectable |
| Rotor hızı | 31 - 119 m/s |
| Rotor tipi | 6-tooth rotor / 12-tooth rotor / 24-tooth rotor |
| Öğütücü elemanların malzemesi | stainless steel, titanium, stainless steel with wear-resistant coating |
| Elek boyutu | trapez delikli 0,08 / 0,12 / 0,20 / 0,25 / 0,50 / 0,75 / 1,00 / 1,25 / 1,50 / 2,00 mm / / yuvarlak delikleli 3.00 / 4, 00 / 10.00mm |
| Öğütme süresi ayarı | Hayır |
| Kollektör kapasitesi | 900 ml with standard cassette 1200 ml with volume cassette 5000 ml / 3000 ml / 500 ml / 250 ml with cyclone |
| Tahrik | Frekans konvertörlü ile 3 fazlı asenkron motor |
| Güç bağlantısı | 1-faz |
| Koruma kodu | IP 30 |
| Güç tüketimi | 1750 VA ((200..240V), 1400 VA (110..120V) |
| G x Y x D kapalı | 452 x 431 x 426 mm |
| Net ağırlık | ~ 38 kg |
| Standartlar | CE |
Ultra Santrifüj Değirmen ZM 300 Dosya İndirme

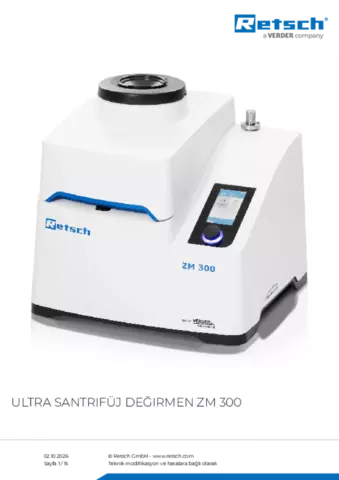

Ürün veri sayfası ZM 300
