Sieving analysis is a method for determining the particle size distribution of various bulk materials, described in a multitude of international standards. Sieve analysis is one of the most established methods in quality assurance and can be performed as either dry or wet sieving.
Manual sieving is also possible, but due to the individual influences of the operator like speed and strength, it is to be disregarded in a professional context.
Sieving analysis allows the characterization of particle size distributions of bulk materials of various shapes and sizes, enabling the determination and comparison of specific product properties such as solubility, flow behavior, and reactivity of different materials.
Sieve analysis
Sieve analyses are indispensable for production and quality control of powdery and granular bulk materials in many industries (including food, pharmaceutical, and chemical). Advantages of sieve analysis include:
- easy handling
- low investment costs
- rapid delivery of precise and reproducible results
- the ability to obtain individual particle size fractions
Therefore, this method can certainly compete with modern analytical techniques such as laser light scattering or image analysis methods.
To ensure high reproducibility and reliability, the sieve shaker and accessories must meet stringent requirements that comply with (inter)national standards. RETSCH analytical sieves and sieve shakers, as well as all other measuring equipment (e.g., balances) needed for characterizing particle size distribution, are therefore calibratable and are subject to test equipment monitoring as part of quality management systems. For comprehensive process reliability, careful sample preparation is also essential. Only in combination can sieving results be achieved that enable reliable characterization of your products.
Overview of Sieving Principles

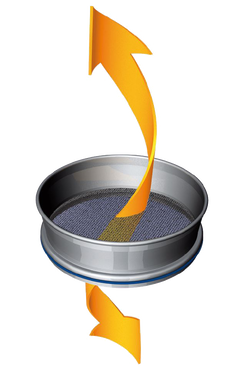

Het monster wordt door de trillingen van de zeefbodem naar boven geworpen en valt door de zwaartekracht weer naar beneden. De amplitude geeft de verticale oscillatiehoogte van de zeefbodem aan.
Bij trilzeven wordt het monster onderworpen aan een 3-dimensionale beweging, dat wil zeggen dat een cirkelvormige beweging de verticale werpbeweging over elkaar legt. Door deze gecombineerde beweging wordt het monstermateriaal gelijkmatig over het hele zeefgebied verspreid. De deeltjes worden in verticale richting versneld, draaien vrij en vallen dan statistisch georiënteerd terug. Bij RETSCH Zeeftoestellen zet een elektromagnetische aandrijving een veer/massasysteem in beweging en brengt de oscillaties over naar de zeefstapel. De amplitude kan traploos worden aangepast tot enkele millimeters.

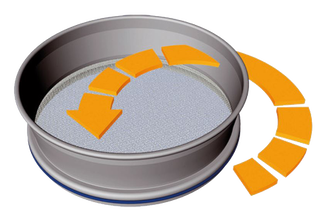

In een Zeeftoestel bewegen de zeven in horizontale cirkels in een vlak. Horizontale Zeeftoestellen worden bij voorkeur gebruikt voor naaldvormige, platte, lange of vezelige monsters. Door de horizontale zeefbeweging veranderen nauwelijks deeltjes hun oriëntatie op de zeef.

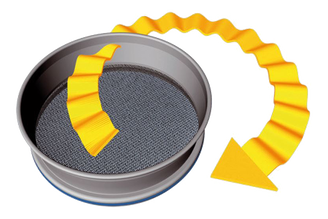

In een Zeeftoestel wordt een horizontale, cirkelvormige beweging gesuperponeerd door een verticale beweging gegenereerd door een tapimpuls. Tap Zeeftoestellen zijn gespecificeerd in verschillende standaarden voor Deeltjesgrootte Analyse.
Het aantal vergelijkingen tussen deeltjes en zeefopeningen is aanzienlijk lager in tap Zeeftoestellen dan in trillende Zeeftoestellen (2,5 s-1 in vergelijking met ~50 s-1) wat resulteert in langere zeeftijden. Anderzijds geeft de tapbeweging de deeltjes een grotere impuls, daarom is bij sommige materialen, zoals schuurmiddelen, de fractie van fijne deeltjes meestal hoger. Bij lichte materialen zoals talk of bloem is de fractie van fijne deeltjes echter lager.

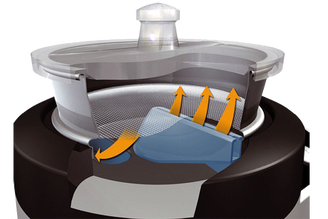

De luchtstraalzeef is een zeefmachine voor éénmalig zeven, d.w.z. voor elk zeefproces wordt slechts één zeef gebruikt. De zeef zelf wordt tijdens het proces niet bewogen.
Het materiaal op de zeef wordt verplaatst door een roterende luchtstraal: Een stofzuiger die is aangesloten op de zeefmachine genereert een vacuüm in de Zeef Kamerovens en zuigt verse lucht aan via een roterende spleetmond. Bij het passeren van de smalle spleet van de sproeier wordt de luchtstroom versneld en tegen het zeefgaas geblazen, waardoor de deeltjes worden verspreid. Boven het gaas wordt de luchtstraal over het volledige zeefoppervlak verdeeld en met lage snelheid door het zeefgaas aangezogen. Zo worden de fijnere deeltjes door de maasopeningen in de stofzuiger of, optioneel, in een cycloon getransporteerd.
In air jet sieving, only a single sieve is used at a time, and it is not moved during the sieving process. A rotating nozzle below the sieve directs a jet of air onto the material to be sieved, causing particles to deagglomerate and then be sucked through the sieve. Air jet sieving is suitable for size ranges from 10 µm to 4 mm.
Dry sieving is the most popular method of reproducible sieve analysis, including vibration, horizontal and tap sieving. Air jet sieving is also considered a dry sieving method, but it is a special process (see below). If necessary, the sample is dried in advance to avoid clumping. Before sieving, the sample is weighed, then placed in the sieving system and weighed again at a later point in time.
Sieving is used to determine the percentage of the sample that remains on the sieve or is smaller than the selected mesh size. If a particle size determination of the various fractions is to be carried out (set sieving), a sieve stack is used that contains several sieves with different mesh sizes (40 µm – 125 mm).
However, to ensure that the results are reproducible beyond doubt, the machine should be set up completely digitally. Furthermore, the integrated control unit should be constantly monitored to avoid unintentional changes and deviations during the test.
Wet sieving is used to determine particle sizes in moist, greasy or oily samples. It is also the method of choice when the material to be analyzed is already present as a suspension and cannot be dried, as well as for particles that tend to agglomerate (usually < 45 µm), which would otherwise clog the sieve openings.
The material to be sieved is suspended and, as with dry sieving, applied to the uppermost sieve and then rinsed with water under vibration until the liquid emerging from below the sieve stack is unclouded. Wet sieving is carried out in the range 20 µm - 20 mm.
Different Requirements, Different Sieving Parameters
The optimal parameter settings depend on the respective material. Depending on the chosen sieve shaker, interval, speed, sieving time, amplitude, or even negative pressure may come into play. Although numerous (inter)national standards and guidelines exist for product-specific sieve analysis parameters, for some materials, suitable parameters must be determined experimentally. We are happy to assist you.
Take advantage of our offer for a free test sieving!
Horizontal sieving:
For flakes, sticks...

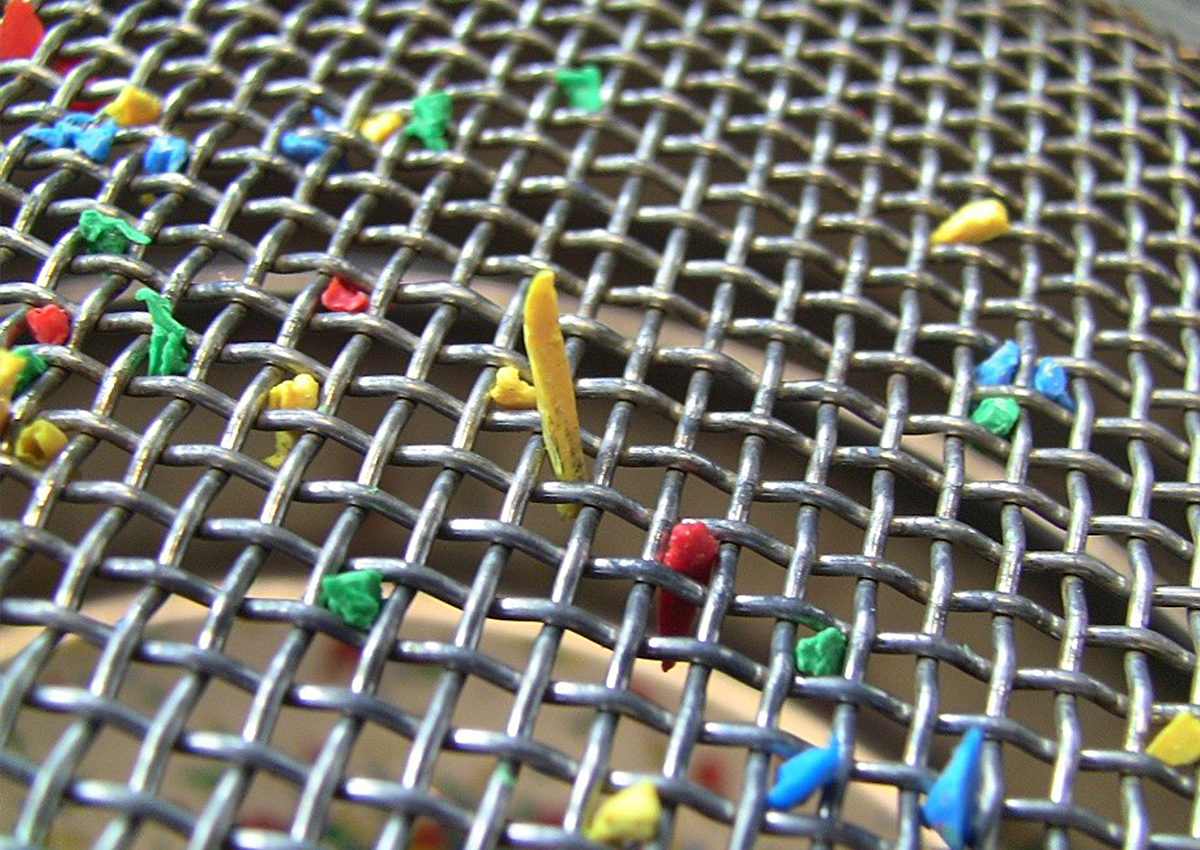

-> Long particles stay on the sieve
Vibratory sieving:
Lenghtwise passing of the particles through the pores.
-> Sample seems to be finer

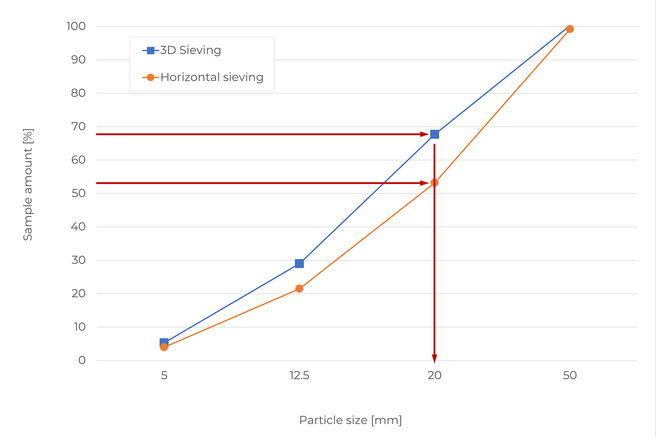

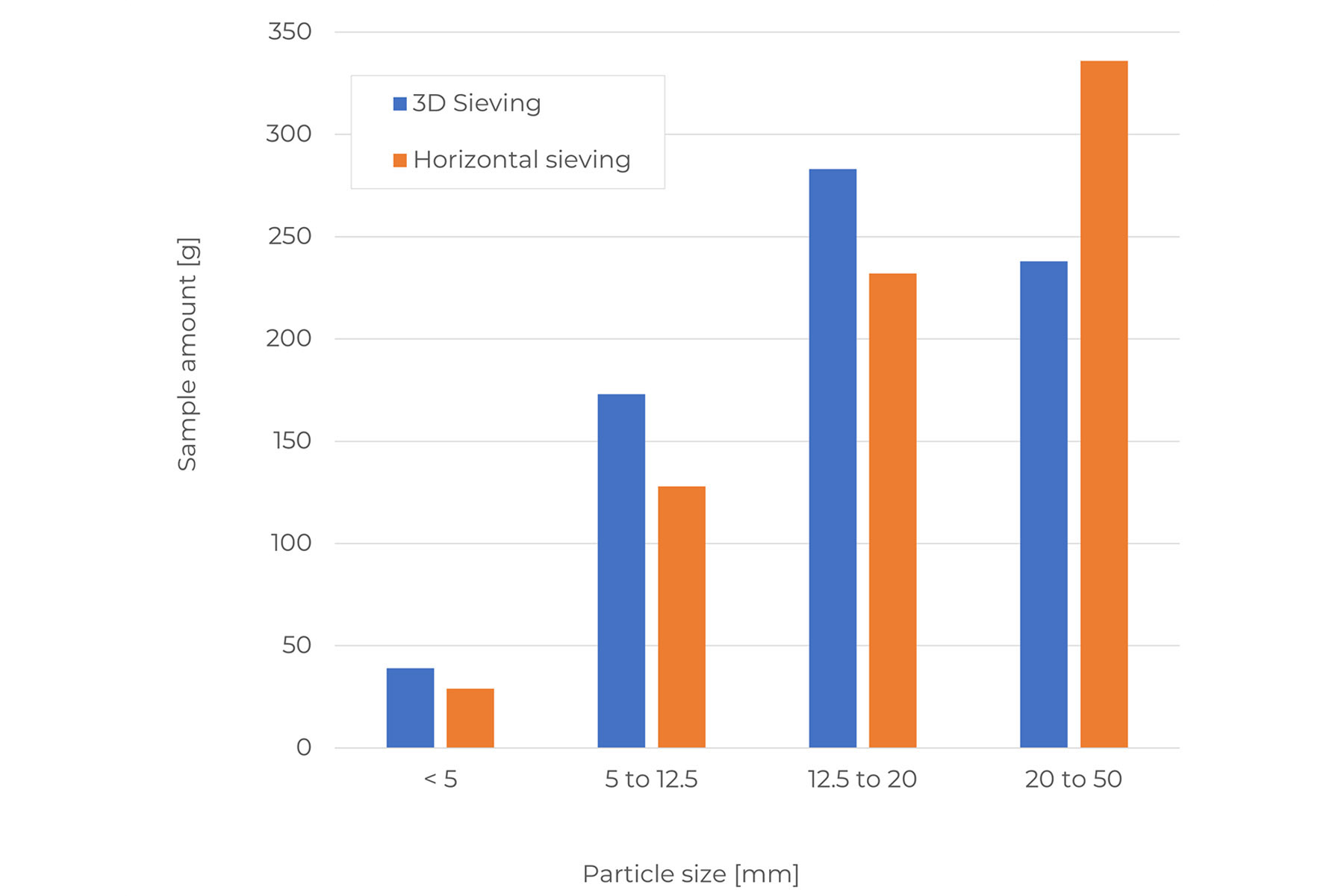

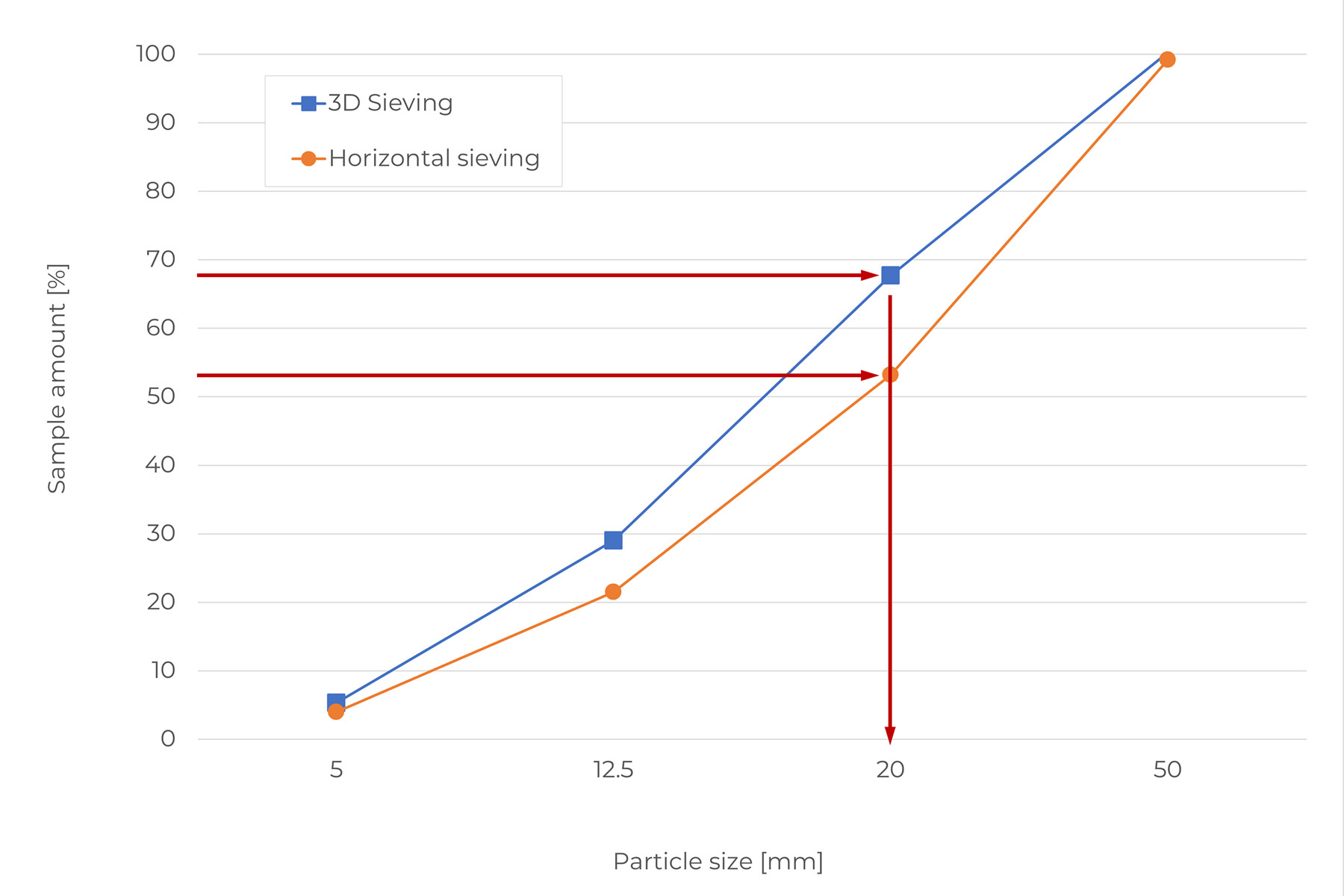

Different sieving methods lead to different sieving results, which can be reflected in the particle size distribution. The diagrams illustrate how the horizontal sieving method and the vibratory sieving method each affect the particle size fractions. While the horizontal method achieves specific sorting through uniform movements, the vibratory sieving method utilizes 3D throwing motions for alternative separation. This results in different particle distributions, clearly shown in the diagrams.
AS 450 control: 5 min, amplitude 1mm
AS 400 control: 5 min, 170 rpm

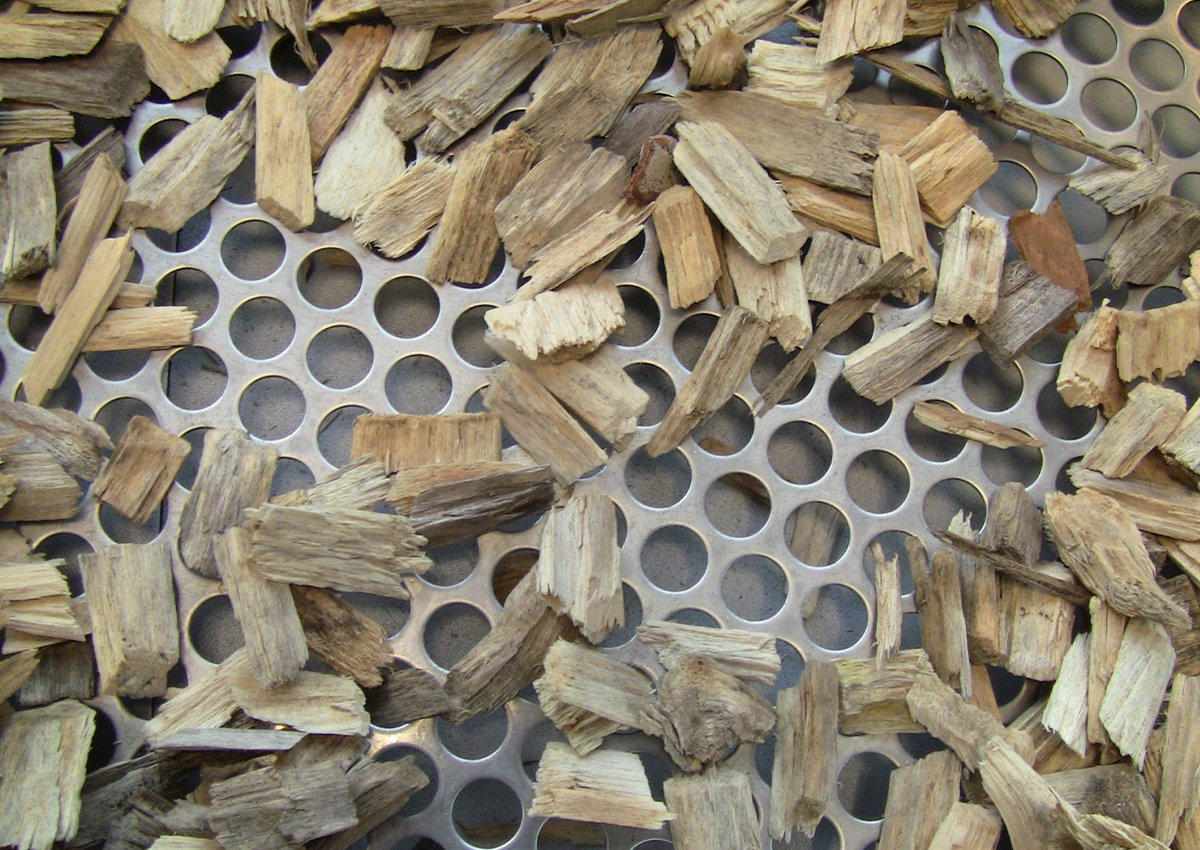

Both times an identical sample of wood pieces was sieved
Sieving is a comparative method. Every particle that can pass through the mesh is accordingly smaller than the mesh size. Sieving usually considers the volume or mass fractions of a sample. Number (Q0), length (Q1), or area (Q2) are usually determined by optical methods (e.g., Camsizer). The problem: Camsizers only capture the measurement parameters without being able to fractionate the sample.
In most cases, the Q3 dimension (volume) is suitable as a parameter for reliable quantification of particle size distribution. This is because volume is directly proportional to mass and thus the simplest property to use to reliably determine particle size distribution with minimal effort.
Only optical instruments provide information about particle shape
- Dependening on the falling orientation of the particles, it can be detected in different ways.
- Sticks might be detected as spheres or coins.

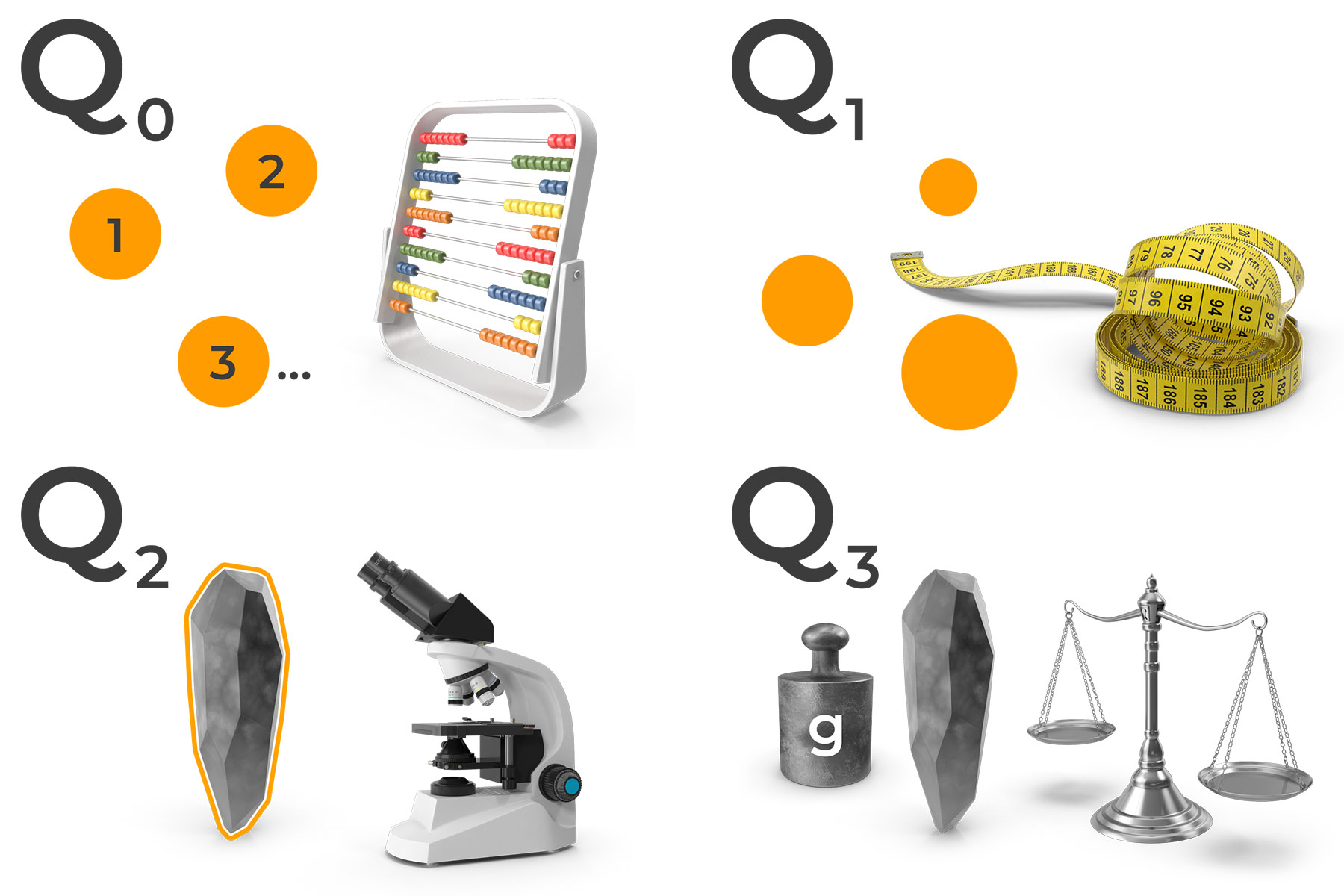

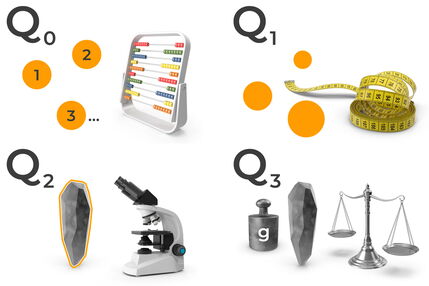

Quantification
Q0 number
Q1 length
Q2 area (surface or projection surface)
Q3 mass or volume
Comparability

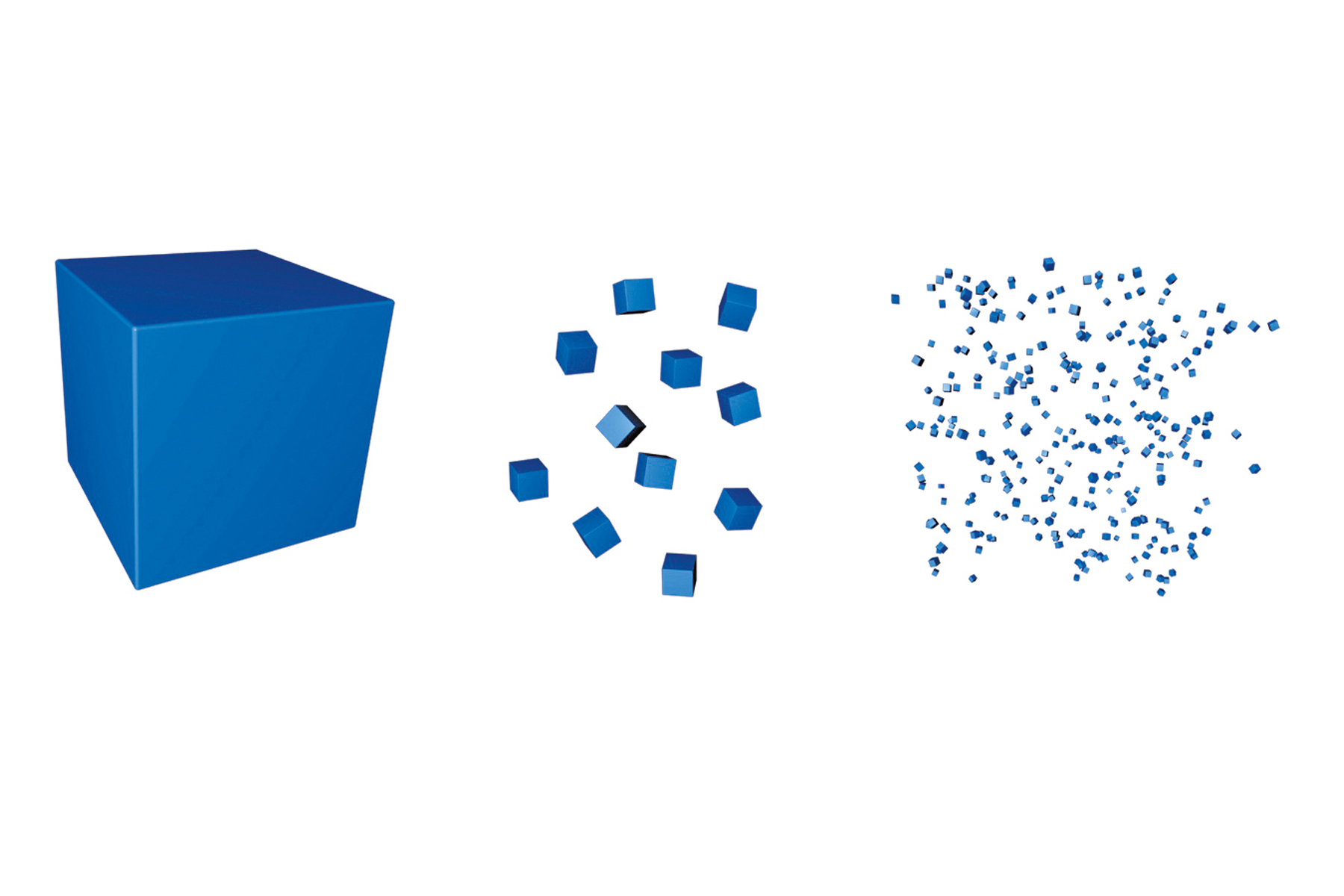

Distribution of volume, surface and number, e.g. of cubes which have the same total volume.
| Q0 number | 1 | 103 | 106 number |
| Q1 length | 10 | 1 | 0.1 [mm1] |
| Q2 surface | 600 | 6,000 | 60,000 [mm2] |
| Q3 volume | 103 | 103 | 103 [mm3] |

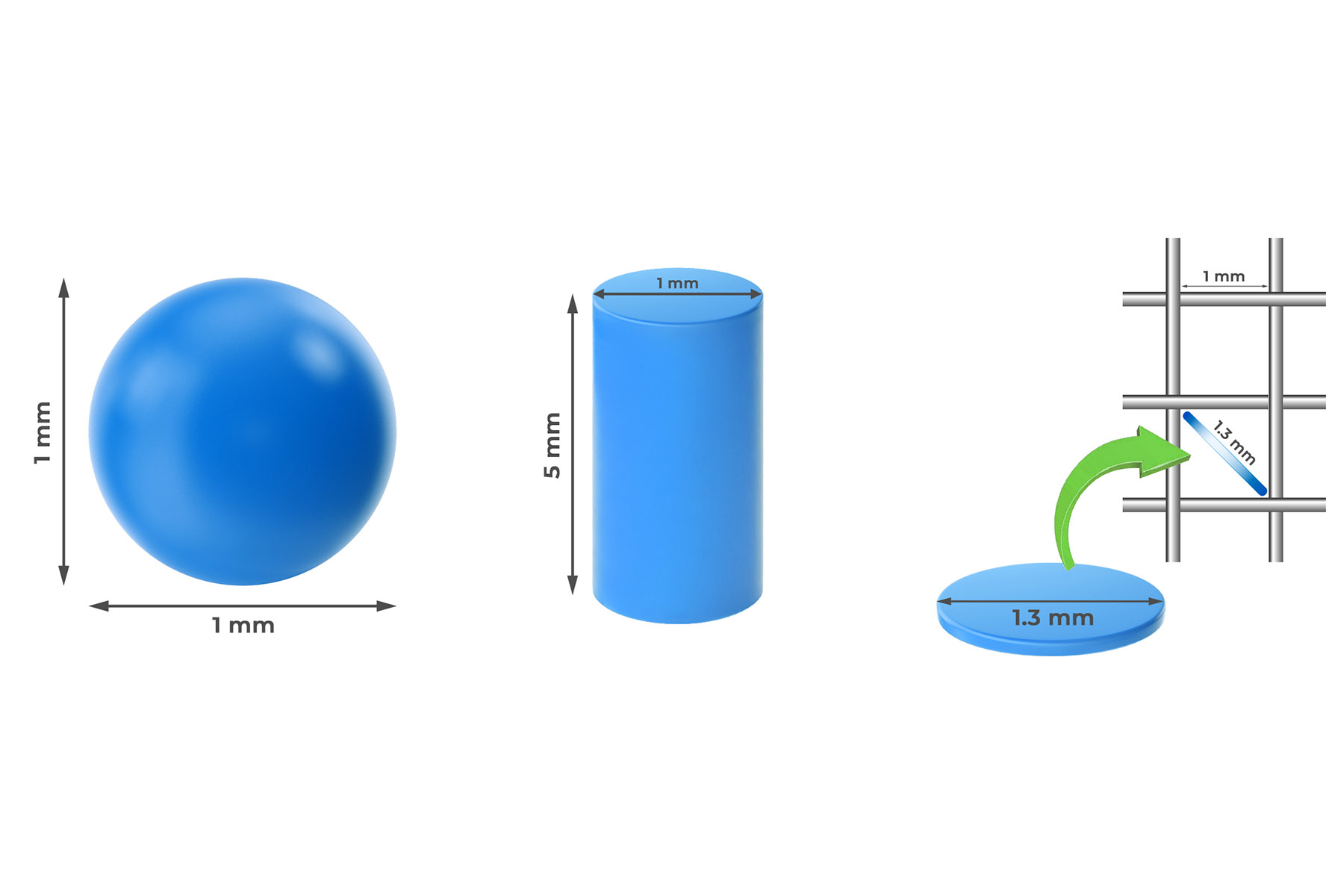

Equivalent Diameter
- Sphere: Diameter independant from site of view - 1 mm real size
- Stick: Particle can pass mesh lengthwise - particle is longer than 1 mm equivalent diameter.
- Coin: Has also equivalent diameter of 1 mm, but can be up to 1.3 mm in real.
Grain size analysis
The formal size of individual particles in a mixture is referred to as the “grain size”, and grain size analysis is used to determine this size. The subsequent size distribution of the particles has a significant influence on the properties of a material, both scientifically and technically.
Due to numerous differentiations and even different methods of determination, grain size analysis is considered an independent discipline of granulometry.
Methods of grain size analysis
Although there are different methods for analyzing and determining grain sizes, the equivalent diameter is always determined in all variants. Which method is ultimately used depends heavily on the question, possible regulations and the grain size range itself.

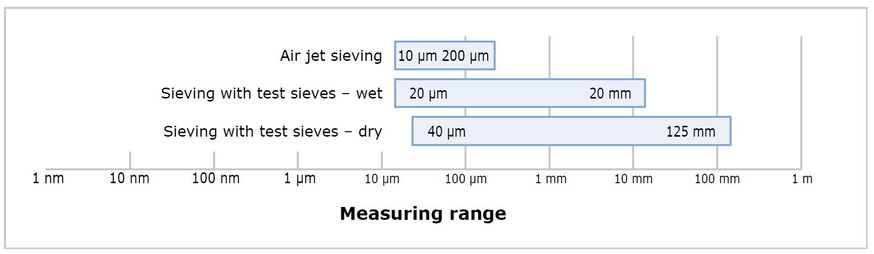

Larger particles, from a size of about 40 mm, are usually measured by hand or on the basis of photos, while sieving is often used for the particle size analysis of very small particles, down to a size of 10 µm. For sieving, sieves of different sizes are first stacked on top of each other and clamped in a sieving machine. The sample is then placed in the top sieve (with the largest hole size) and subjected to a defined sieving motion for a certain period of time to ensure precise sieving.
The particles of the sample are separated according to their size on the sieves. After that, the percentage of the individual fractions remaining on the sieves with different hole sizes is determined. The percentage mass fractions of the individual fractions are referred to as p3. The cumulative distribution curve Q3 provides information about the added masses of the individual fractions. It is common to provide information about the size of the sample smaller than 90%, 50% and 10%.
Optical particle characterization
The particle size analysis can also be carried out using optical measurement technology. Depending on the measurement variant, statements can also be made about the particle shape. The measuring range is between 0.3 nm and 30 mm, depending on the system. The particle characterization can be carried out in suspensions, emulsions, colloidal systems, powders, granules and bulk materials.

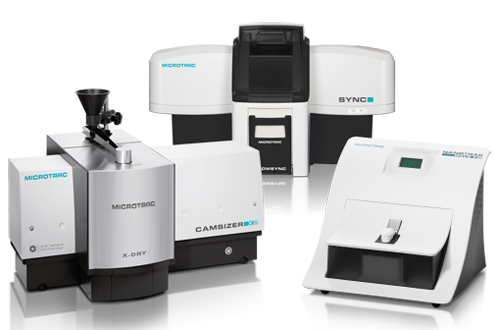

Our sister company MICROTRAC is a technology leader, with an extensive global network and an unrivaled offering in particle characterization.
ZEEFANALYSE VOOR KWALITEITSCONTROLE
We kennen allemaal de term 'kwaliteit'. Het wordt veel gebruikt om een product van bijzonder hoge waarde te beschrijven. De exacte definitie van kwaliteit is echter als volgt: kwaliteit is de overeenstemming van gedefinieerde eigenschappen met de gedetecteerde eigenschappen van een product zoals bepaald door het uitvoeren van tests. Een product kan als hoogwaardig worden omschreven als een testmeting vaststelt dat de gewenste eigenschappen binnen een bepaalde tolerantie liggen. Als de gemeten waarden te veel afwijken, is de kwaliteit lager. Veel materialen, natuurlijk of kunstmatig, komen in verspreide vorm voor (materiaal dat geen consistente eenheid vormt maar is verdeeld in elementen die van elkaar kunnen worden gescheiden, bijvoorbeeld een hoop zand). De deeltjesgrootte en hun verdeling binnen een materiaalhoeveelheid - dat wil zeggen de fracties van deeltjes van verschillende grootte - hebben een cruciale invloed op fysische en chemische eigenschappen.
Enkele voorbeelden van eigenschappen die beïnvloed kunnen worden door de Deeltjesgrootte Verdeling:
- de sterkte van beton
- De smaak van chocolade
- de oplossende eigenschappen van tabletten
- de gietbaarheid en oplosbaarheid van waspoeders
- de oppervlakteactiviteit van filtermaterialen ;
Deze voorbeelden laten duidelijk zien hoe belangrijk het is om de Deeltjesgrootte Verdeling te kennen, met name in het kader van de kwaliteitsborging van bulkgoederen voor productieprocessen. Als de Deeltjesgrootte Verdeling tijdens het productieproces verandert, zal ook de kwaliteit van het product veranderen.

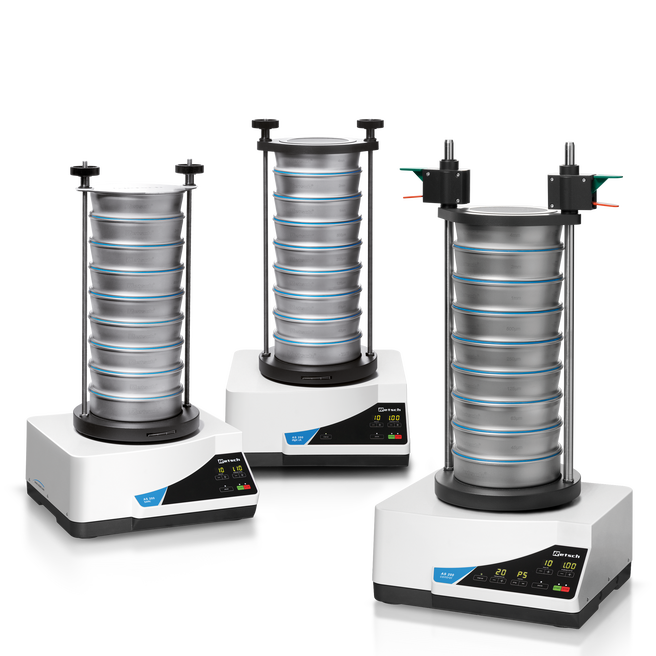

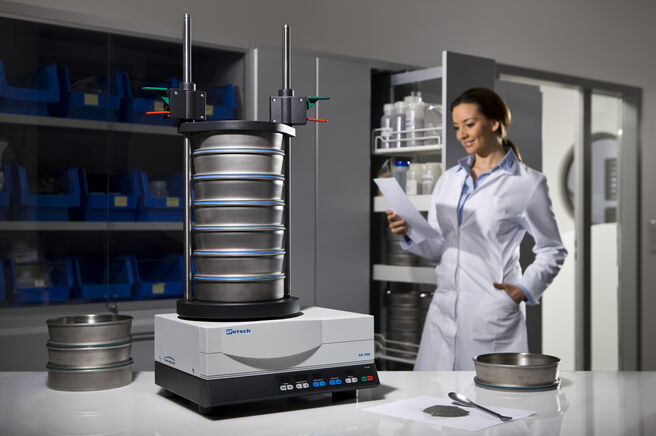

RETSCH Sieve Shakers for Reproducible Results
RETSCH sieve shakers cover a comprehensive measurement and application range for your requirements. Different sieving movements and sieve sizes enable you to use the appropriate RETSCH sieve shaker for every material that can be sieved. This ensures you always obtain exact and reproducible results – naturally in accordance with test equipment monitoring (DIN EN ISO 9001ff).
