Az AS 200 jet pro és a GMP-kompatibilis AS 200 jet pharma segítségével a laboratóriumi csapatok egy helytakarékos és felhasználóbarát, mindent egyben használható szívrendszert kapnak.
Az AS 200 jet pro integrált érintőképernyős szoftver lehetővé teszi az intelligens folyamatok maximális felhasználóbarát elvégzését. Az AS 200 jet pro szoftver az érintőképernyőn keresztül a lehető legrövidebb idő alatt pontos és megbízható elemzést tesz lehetővé.
Benefits
- All-in-One, amely szitálást, mérést és értékelést egyesít egy eszközben
- Fokozott folyamatbiztonság ellenőrzések és intelligens asszisztensek segítségével
- Finom porok rugalmas és pontos szitálása 10 µm – ~4 mm
- GMP-megfelelőség és szabályozási felkészültség
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma Áttekintés: Sokoldalúság és autonómia asztali eszköz formátumban
- Felhasználói és ellenőrzési nyomkövetés-kezelés (opcionális a gyógyszertárban)
- Könnyű hozzáférés az összes működési paraméterhez
- Helytakarékos eszköz kis lábnyomú (460 x 288 x 305 mm)
- Belső egyensúly
- fedélzeti számítógép
- LAN és USB interfész
- Érintőkijelző: intuitív rendszervezérlés és eredményértékelés
- Tiszta 10 hüvelykes felhasználói felület
Minden, amire szüksége van az AS 200 jet pro / pharma használatához, egy külső ipari porszívó.
Nagyon robusztus és szuperérzékeny: a belső egyensúly
A mérleg, amelyet először integráltak a gép kialakításába, rendkívül robusztus – és ebben a környezetben szabadalmaztatták! Még egy gumi kalapácsot is használhat, hogy lazítson bármilyen anyagot, amely a fedélhez ragaszkodik a tömítés során anélkül, hogy befolyásolná a mérleg pontosságát.
A mérleg integrálása nemcsak további helyet takarít meg a laborban, hanem csökkenti a hibákat is. Nincs szükség anyagátadásra a szivattyúzó gép és a külső mérleg között, ami hatékonyan megakadályozza az anyagveszteséget. A 0,01 g nagy súlyozási olvashatóságnak köszönhetően a szivattyúzás során minden szükséges adat pontosan rögzíthető, és a megfelelő részecskeméret az integrált szoftver segítségével értékelhető.
Modern légsugár szivattyús technológia, amely védi a mintát
A levegősugár szivattyúzás folyamata:
✔ kiküszöböli a további mechanikus szivattyúk szükségességét
✔ védi a mintaanyagot a nyomás, a sebesség és a használt tömítés magasságának egyedi kiválasztásával
✔ lehetővé teszi a rövid elszívási idők (általában 2-3 perc per folyamat)
Megfelel az ISO 9000 ff minőségbiztosítási szabványoknak
A tesztberendezések felügyeletének részeként kalibrálhatja a szivattyút (óra, sebesség és nyomásérzékelő) és a belső egyensúlyt.A RETSCH karbantartási szolgáltatás részeként szívesen gondoskodunk az összes kalibrálási folyamatról.
"Még az új AS 200 jet pharma első használatakor is rögtön észreveszi, milyen átgondolt és felhasználóbarát. Különösen lenyűgöz a vezérelt szivattyúzás: a világos, lépésről lépésre szolgáló utasítások gyakorlatilag kiküszöbölik a kihagyott lépések által okozott hibákat.
Az integrált, robusztus mérleg valódi plusz – jelentősen megkönnyíti a kezelést és értékes helyet takarít meg a laborban, mivel már nincs szükség külső mérlegre.
Dr. Michael Ostendorf, a Bayer AG részecsketechnológia/tudományi szakértője
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma Native szoftver integráció – a digitális asszisztens a laborban
A natív szoftver integrációjának köszönhetően mindig az egész folyamatlánc irányítása van egy intuitív érintőképernyőn keresztül:
✔ Szívkezelés
✔ Paraméter beállítás
✔ Módszer beállítása
✔ Sieve elemzés
✔ Húzás
✔ Data Evaluation & Reporting USB vagy LAN kapcsolaton keresztül
✔ Opcionális felhasználói menedzsment (a gyógyszertárban)
A mi szabadalmaink, az Ön előnye: kombinált tömítés és súlyozás
Az AS 200 jet pro szabadalmaztatott tömítési és mérési kombinációja valódi hozzáadott értéket biztosít.
Ennek alapelve az, hogy a Kamrás kemencék szilárdsággal vannak összekötve a porszívóval, a kamrás kemencék mechanikusan leválaszthatók a pontos méréshez.
Az Ön előnye a mindennapi laboratóriumi munkában: hibamentes, időtakarékos súlyozás és az azt követő értékelés egyetlen folyamatban, anélkül, hogy a tömítés átadása a gép és az egyensúly között.
Különböző Analitikai sziták az Ön igényeihez – az Ön választása
Az AS 200 jet pro lehetővé teszi az összes RETSCH Analitikai sziták használatát, amelyek átmérője 203 mm (8") és 200 mm (adapterrel) és magassága 25 és 50 mm (1" és 2").
Lépésről lépésre a kívánt eredményhez
Az integrált szoftverrel könnyedén elvégezheti mind az egyszerű, mind a komplex eloszlási elemzéseket: és az összes eredményt azonnal megjelenítheti grafikus és táblázatos formában.
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma Javított folyamat megbízhatóság
Sieve-Check – a közvetlen út a jobb sávhoz a vonalkódon keresztül
Győződjön meg arról, hogy a vizsgálati szivárvány megfelel a kiválasztott módszernek, és azonosítsa a mintákat egyszerűen a megfelelő vonalkód szkennelésével! Egy szabványos USB vonalkód-szkennerrel és a Sieve-Check opcióval ellenőrizheti a kiválasztott módszer és a szükséges vizsgálati szivárvány kompatibilitását. Ez hosszú távon csökkenti a hibák lehetőségét.
Digitális súlyozó-asszisztens
A megfelelő mintaméretek meghatározása valós időigényes feladat, különösen a különböző mintaméretek sorozatos kezelésénél.
- A tömítés túlterhelése nem reprodukálható tömítési eredményekhez vezet, mivel a mintát nem lehet tömíteni (elég gyorsan).
- A nem megfelelő minta mennyiségek helytelen eredményekhez vezetnek, mivel reprezentativitásuk nem garantálható.
Az AS 200 jet pro új súlyozási asszisztensének köszönhetően ez a probléma már a múlté. Miután megadta az adott minta tömegsűrűségét, a rendszer egy szilárdspecifikus súlyozási tartományt javasol. Ez lehetővé teszi, hogy a maximális megengedett szilárdság és a szükséges minimális mennyiség követelményeinek egyenlő mértékben megfeleljen – és elkerülje a helytelen szilárdságot!
Súly-in-tolerancia
Ez a funkció lehetővé teszi, hogy saját paramétereket állítson be az egyes mérlegelési folyamatokhoz. Először adja meg a mérendő minta mennyiségét. Ezután meghatározhatja az eltérési toleranciákat százalékban meghatározott felső és/vagy alsó határértékként. A mérlegelési asszisztenshez képest (amely az általános szabványokra utal), szűkebb, folyamathoz kapcsolódó terhelési tartományt lehet meghatározni - pontosan az Ön igényeihez igazítva.
Visszaszorító tolerancia
Megfelel-e a minta az előre beállított minőségi határértékeknek? A visszaszorító toleranciával biztosíthatja, hogy a minta részecskemérete és Szemcséke méreteloszlása megfeleljen az Ön követelményeinek.
- Először használja a Weigh-In-Tolerance pontosan mérni a mintát.
- A Backweigh-Tolerance segítségével a várható backweight (túl nagy vagy kisebb) grammban is meghatározható.
- Az eltérés százalékban meghatározható a megengedett tolerancia tartomány beállításához.
A specifikációtól való eltérések azonnal jelennek meg üzenetként a kijelzőn, így még nagyobb a folyamat megbízhatósága!
Trendelemzés: Tesztberendezések és folyamatfelügyelet -
Proaktívan elkerülhető a helytelen szitálás
A trendelemzés segítségével szabadon kiválasztható paraméterek alapján összehasonlíthatók több szitálási folyamatok. Ez lehetővé teszi a különböző minőségi kritériumok egyszerű és megbízható nyomon követését.
Tesztberendezések ellenőrzése
Korai felismerés, amikor a szivattyúk már nem működnek a szabványoknak megfelelően, és cserélni kell őket.
- A vakítás olyan kopásfolyamatra utal, amelyben a tömítőháló részecskékkel elzáródik.
- Az öregedési folyamatok és a gyakran hektikus mindennapi laboratóriumi rutinban a kopás elősegítő kezelése a szíjfeszültség csökkenéséhez vagy az anyagoldalon lévő szíjhálók terjeszkedéséhez vezetnek.
Helyettesítse a gyakran tisztán szubjektív értékeléseket objektív mérési adatokkal, amelyek reálisan tükrözik a szíj aktuális állapotát. A trendelemzés lehetővé teszi a szíjminőség változásainak észlelését és a hibás szíj korai szakaszában történő cseréjét. A minősített szíjvizsgálatokhoz Retsch kalibrálási szolgáltatást kínálunk.
Folyamatfelügyelet
A gyártási folyamatok változásainak folyamatos összehasonlítása révén figyelemmel kíséri a több sziválási folyamatot. Ez lehetővé teszi a folyamatban lévő folyamatok lehetséges változásainak korai felismerését és azonnali kiigazításokat.
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma A RETSCH Vezetett Szívó és Mérő Asszisztens gondoskodik a pontos eredményekről.
A belső varázsló lépésről lépésre végigvezeti a felhasználót az egész folyamatban. Minden folyamat lépését világosan elmagyarázzák, és biztosítják a megbízható szíjfolyamatokat. A humán hibák minimálisra csökkennek.
Az opcionális „Súlysegéd” megfelelő mintaméretet javasol, amely elkerüli a hibákat a szíj túlterhelésén alapulva, de még mindig minimális mennyiséget tart fenn a megbízható szíjelemzéshez a minta reprezentativitásának figyelembevételével.
A „Súlysegéd” kizárólag Retsch Analitikai sziták használható, és könnyen aktiválható / deaktiválható a módszerben.
1/11 Opcionális beállítás
Válasszon módszert a szerkesztésre
2/11 Opcionális beállítás
A mérőasszisztens aktiválása
3/11 A módszer elindítása
4/11 Vezetett szivattyúzás
1. lépés: A minta azonosítása
5/11 Vezetett szivattyúzás
2. lépés: Egyensúly előkészítése
6/11 Vezetett tömítés
3. lépés: A kívánt tömítés mérése
7/11 Vezetett szivattyúzás
4. lépés: A minta mérése. A mérőasszisztens ajánlja a megfelelő mintamennyiséget
8/11 Guided sieving
5. lépés: A fedél súlya
9/11 Vezetett szivárgás
6. lépés: a szivárgás paramétereinek választható beállítása és indítása
10/11 Vezetett szivattyúzás
7. lépés: A maradék tömeg visszaszorítása
11/11 Az eredmények megjelenítése
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma Az AS 200 jet pharma modell exkluzív jellemzői
Az AS 200 jet pharma egy külön modell, amely a gyógyszeripar és más szabályozott környezetek igényeihez igazodik, az AS 200 jet pro összes funkcióját kínálja, és számos további funkcióval rendelkezik.
A jó gyártási gyakorlat (GMP) partnere
Az AS 200 jet pharma változat az összes szükséges funkciót kínálja, hogy megfeleljen a modern részecskeméret-elemzés követelményeinek a GMP irányelvek szerint.
A rendszer megfelel a szoftver validálási követelményeknek a
✔ ISPE GAMP 5
✔ FDA 21 CFR 11. rész
✔ EK GMP melléklet 11
a legmagasabb színvonalú minőségbiztosítási követelményeknek való megfelelés érdekében.
A felhasználói menedzsment teljes átláthatóságot és biztonságot biztosít a hierarchikus hozzáférési jogok és jelszavak választható hozzárendelése, valamint a jogszerű elektronikus aláírások beállítása révén.
Hasznos eszközök a képesítési dokumentációhoz
Annak érdekében, hogy még könnyebb legyen a belső vagy GMP követelmények teljesítése, egy átfogó dokumentációs csomag opcióként áll rendelkezésre.
Ez magában foglalja
✔ Képesítési Master Plan (QMP)
✔ Kockázatelemzés (FMEA)
✔ Beépítési minősítés (IQ)
✔ Operatív minősítés (OQ)
A dokumentumok személyre szabottak a céged számára, és megkönnyítik az első beállítást.
"Track'n Trace" a tömítés elemzéséhez
Egy integrált audit nyomkövető rögzíti az összes folyamat lépéseket és tevékenységeket, és hozzárendeli őket a megfelelő felhasználók. Ez garantálja a valódi nyomkövetés és nyomon követés: minden felhasználói tevékenységek és események nyomon követhető zökkenőmentesen.
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma További jellemzők
Ciklon tartóval és gyűjtőedénnyel
A porszívó szűrőinek élettartamának meghosszabbítása és a szitán áthaladó mintafrakció visszanyerése érdekében javasoljuk az opcionális ciklon használatát. Az elválasztási fok és a határrészecskeméret a minta jellemzőitől függ.
10 μm-es és annál nagyobb sziták
A RETSCH vizsgálati sziták szilárd, rozsdamentes acélból készült, nagy stabilitású szitakeretből állnak a megbízható szitálási eredmények érdekében. A hálóspecifikus követelményekre nagy figyelmet fordítva, minden egyes vizsgálati szita szövetét pontosan illesztik a keretbe és feszítik meg.
Mintaosztók
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma Tudjon meg mindent, amit tudnia kell a modern légsugárzásról
A levegősugár szivattyúzás az optimális módszer a minták száraz szivattyúzására, nagy részarányú finom részecskékkel. A hagyományos szivattyúzáshoz képest ez a folyamat időt takarít meg és hosszú távon csökkenti a költségeket.
✔ A rezgésvizsgálat alternatívájaként ez a módszer jelentősen nagyobb folyamatsebességet kínál a finom részecskeméretekhez.
✔ Eltérően más módszerektől, a levegősugár szivattyúzás csak egy szivattyút használ a szivattyúzás során.
A hüvelykujj szabály a legjobb paraméterek kiválasztásához:
- Az érzékeny mintákat alacsony vákuumnyomással kell elszívni az anyag védelme érdekében. A vákuumnyomás változtatható az érintőképernyőn keresztül. Ezenkívül a szíj magassága változtatható az ütés hatásának beállításához.
- A magasabb vákuumnyomás és/vagy alacsony vizsgálati szivattyú alkalmas agglomerált mintákhoz. A megnövekedett ütközési intenzitás lehetővé teszi még az erős agglomerátumok rövid idő alatt történő lebontását is.
Útmutató Sieving
Az AS 200 jet pro vezérlőpanelén keresztül pontosan vezérelheti az összes releváns paramétert. Emellett az AS 200 jet pro vezérlésével minden lépés egyértelműen le van írva, így csökkenti az emberi hibát.
- A fúvóka sebessége befolyásolja a minta ütközési gyakoriságát a szivattyúzás során.
- A vákuum jelentősen befolyásolja a szitálási folyamatot, és automatikus porszívó vezérléssel szabályozható.
- A vetésidő beállítható a legközelebbi másodpercre.
Az eredmények átfogó megjelenítése
A következő értékelési adatok állnak rendelkezésre szabványként. A teljes lista, funkciók és a mögöttes képletek megtalálhatók tudásbázisunkban:
- Különböző százalékok
- Quantiles
- egyenetlen gabona méret
- Span érték
- RRSB
- AFS fineness szám
- Fajlagos felület
És még sok más.
Ezenkívül további összehasonlításokat, határérték-felügyeletet és trendelemzéseket lehet generálni.
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma Tipikus mintaanyagok
A RETSCH Air Jet Sieving Machines AS 200 jet pro / pharma ideálisan alkalmasak cement, gyógyszerészeti anyagok, kerámia, vegyi termékek, kozmetikumok, élelmiszerek, ásványi anyagok, pigmentek, műanyagok, por bevonat, gumi, toner részecskék és mosópor szétválasztására, frakcionálására és részecskeméret meghatározására.
gyógyszerek
szén
gabonafélék
cukor
cement & minerals
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
Működési elv
Az AS 200 jet pro / pharma forgótüzelővel van felszerelve, amelyen a szivattyú és a fedél elhelyezkedik. A vákuum egy erős levegőstråket termel, amely a mintadarabokat a szivattyúra forgatja, és eloszlatja őket. A szivattyú hálóméreténél kisebb mint a mintaanyagot a fordított levegőáramlás szállítja a ciklonba vagy a porszívóba. A levegőströmmel biztosítható továbbá az agglomerált részecskék folyamatos feloldása (deagglomeráció) és a szivattyú háló tisztítása.
Air Jet szívó gépek AS 200 jet pro / AS 200 jet pharma
Műszaki adatok
| Alkalmazások | frakcionálás, szétválasztás, szemcseméretmeghatározás |
|---|---|
| Alkalmazási terület | kémia / műanyagok, építőanyagok, környezet / újrahasznosítás, élelmiszerek, geológia / metallurgia, üveg / kerámia, gyógyszer / gyógyszeripar, ... |
| Minta jellege | porok |
| Méréstartomány* | 10 μm - ~ 4 mm |
| Szitálási mozgás | szétoszlatás légárammal |
| Tipikus. tétel / takarmányozási kapacitás | 0,3 - 100 g |
| Frakciók max. száma | 1 (ciklonegység alkalmazásakor: 2) |
| Érintőképernyő | Igen, 10,1” kijelzővel |
| Fordulatszám | digitális, 5 – 80 min-1 (buborék) |
| Időkijelzés | Digitális, 00:30 – 15:00 perc |
| Integrált egyensúly | Igen, 0,01 g olvasási pontossággal és 0,1 g kalibrációs pontossággal |
| Vákuum | 500-6500 Pa / 5-65 mbar / 0,07-0,95 psi |
| Digitális paraméter beállítás | Igen, szoftver, pro vagy pharma verzió |
| Eltárolható módszerek (SOP) száma | Több mint 40, csak a tárolókapacitástól függ |
| Csatlakoztathatóság | Igen, 2 x USB, Ethernet |
| Szakaszos működés | - |
| Alkalmas száraz szitálásra | igen |
| Alkalmas nedves szitálásra | - |
| Végellenőrzési bizonylattal együtt / kalibrálható | igen |
| Alkalmazható szitaátmérő | 203 mm (adapterrel 200 mm) |
| Szitatorony max. magassága | 1 szita (25 mm (1") / 50 mm ( 2")) |
| Tartozékok | ciklon / külső opcionális nagy pontosságú mérleg |
| Elektromos hálózat feszültsége | 100-240 V, 50/60 Hz |
| Hálózati csatlakozás | 1-fázis |
| Méretek szél x mag x mély | 516 x 180 x 404 mm |
| Súly, netto | ~ 17 kg |
| Szabványok | CE Megfelel a Európai Farmakopeia 2.9.12 és 2.9.38 követelményeinek |
Software features
| Grafikus felhasználói felület, útmutató | igen |
|---|---|
| Működési mód | Gyors tömítés, kézi tömítés és módszerek |
| Nyelvek | Német és angol |
| Paraméter egységek változó | Méret: mm/μm/mesh/inch tömeg: g/kg idő: s/min nyomás: mbar/Pa/psi térfogat: ml/cl/l/cm3 |
| SOP | Igen, integrált módszerek, több mint 40 |
| Egyedi minta címkézése | Igen, minden minta esetében az adatválasztás és az áttekintés során a módszerre való hivatkozás |
| Paraméterek beállítása a tesztfóliánként | igen |
| LIMS kész | igen |
| Teamviewer online támogatás | igen |
| Screenshot funkció | igen |
| Back-up funkció | igen |
| Az eredmények automatikus tárolása | Igen, gépben, automatikus jelentési funkció, PDF dokumentum vagy nyomtató |
| Az eredmények, mint táblázat vagy grafikonok | igen |
| Különböző diagram típusok (lineáris vagy logar.) | Igen, log/lin, log/log, lin/lin az x és y tengelyekhez |
| Különböző diagram típusok | Kumulatív, RRSB, hisztogram, sűrűség, maradék eloszlás |
| Az egyes dx értékek kiszámítása | több mint 10 |
| Címke megnevezése | ISO (q3/Q3/1-Q3/p3) vagy leíró (sűrűség/teljes eloszlás/maradó eloszlás/százalék) |
| Overlay eredmények | Igen, legfeljebb 10 Görbék, táblázatok és áttekintés |
| Egyedi skálázható diagramok | Igen, zoom-on vagy max. tengelyérték beállításával |
| A legnagyobb pontosság köszönhetően | Sieve-Check funkció, Plausibility teszt, Weighing-Assistant és Weigh-in tolerancia, A sűrűség számítási lehetősége, Szűrő funkció a sávokhoz, TrendAnalysis a sávokhoz és módszerekhez, Backweighing-Tolerance |
| Éves kalibrálási szolgáltatás | Igen, opcionális |
| Külső mérleg csatlakoztatása (opcionális) | igen |
| Standard mérlegvezető | Igen, skálázási menedzsment külső mérlegek, kommunikációs protokollok specifikus mérlegek Kern, Sartorius, Mettler vannak tárolva. |
| Csatlakoztathatóság | Csatlakozás a vonalkód szkenner, nyomtató, egér és billentyűzet |
AS 200 jet pharma további jellemzői
| Szoftver validálás | ISPE GAMP 5, EC GMP melléklet 11, AuditTrail szerint FDA 21 CFR rész 11 |
|---|---|
| Felhasználói menedzsment | Igen, szabadon konfigurálható szintek, egyedi jogosultságok minden felhasználó számára |
| Szerep és jelszó kezelése | igen |
| Audit-trail e-aláírással | igen |
| Az audit trail megjegyzések érvényesítése | igen |
| Felhasználói listák és napi jelentések generálása/exportálása | igen |
| Visszaállítás | igen |
Légsugaras szitagép AS 200 Jet pro / pharma Letöltések

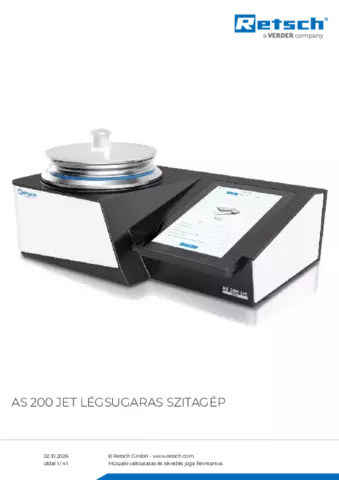

Termék adatlap AS 200 jet pro, AS 200 jet pharma
Flyer AS 200 jet pro / AS 200 jet pharma
With the AS 200 jet pro and the GMP-conform AS 200 jet pharma, laboratory teams get a space-saving and user-friendly all-in-one sieving machine. Sieve, weigh, and evaluate with a single device!
Product Overview
The right mill for every application.
