A BB 300 pofás törő kialakítása speciálisan a nagy, akár 130 mm méretű minták befogadására szolgál. A törőrés távolsága 1 - 40 mm között fokozat nélkül beállítható.
A minta anyagától függően akár 5 mm végfinomság is elérhető, ami 26-szoros méretcsökkentésnek felel meg. A BB 300 feldolgozási kapacitása max. 600 kg/h.
A RETSCH állkapocsdaráló sorozat 8 különböző méretben kapható. Az áteresztőképesség és a végső finomság a zúzógép típusától, a kiválasztott résszélességtől és a mintaanyag törési tulajdonságaitól függ.
A RETSCH állkapocsdaráló modellek jellemzői a robusztus kialakítás, az egyszerű kezelés és tisztítás. A kis mennyiségű minta feldolgozása szakaszosan történik, nagyobb mennyiségek esetén a zúzók folyamatosan is üzemeltethetők.
Robusztus és sokoldalú
- kiváló aprítási teljesítmény
- többféle anyagú törőpofa az analízist nem befolyásoló aprításhoz
- kopás kiegyenlítése a törőrés zéruspontja utánállításával
- törőrés szélessége folytonosan állítható
- könnyen tisztítható őrlőtér
- folyamatos üzemmódú aprítás
- porszívócsatlakozás
BB 300 Pofás törő Kiváló a legkisebb részletben is
Robusztus kialakítás, egyszerű kezelés és tisztítás jellemzi a BB 300 állkapocsdarálót. A BB 300 legfeljebb 35 literes mintamennyiség esetén szakaszosan, ennél nagyobb mennyiségek esetén pedig folyamatosan üzemeltethető.
A zúzott minta egy kivehető gyűjtőedényben kerül összegyűjtésre. Nagyobb mennyiségek vagy folyamatos zúzási műveletek esetén a mintagyűjtő helyettesíthető ügyfélspecifikus megoldásokkal (pl. szalagszállítóval).
A tengelybeállításba integrált Belleville rugós alátét további túlterhelés elleni védelmet biztosít. A zúzó kart mozgató excentrikus tengelyt egy robusztus fékezőmotor hajtja meg az ékszíjhajtáson keresztül. A legnagyobb szíjtárcsa lendkerékként is működik, így biztosítva az egyenletes és zökkenőmentes működést. A BB 300 állkapocsdaráló karbantartás- & kenőanyagmentes csúszócsapágyakkal rendelkezik.
BB 300 Pofás törő Kopás kiegyenlítése zéruspont utánállítása révén
Az aprítandó minták anyagától és számától függően a törőpofákon előbb vagy utóbb kopás jelei kezdenek mutatkozni. Ez az jelenti, hogy az idő múlásával növekszik a törőrés mérete, azaz a beállított pofák közötti távolság. Ki kell egyenlíteni ezt a kopást, hogy mégis reprodukálhatóak legyenek az aprítási eredmények.
A RETSCH pofás törők folyamatosan utánállíthatók, ami kiegyenlíti a törőpofák kopását. Ehhez járó motor mellett addig kell lassan csökkenteni a törőrés méretét, míg hallhatóvá nem válik a törőpofák érintkezése. Ez lesz az új az zéruspont, ehhez kell igazítani a skálát.
BB 300 Pofás törő Felhasználói kényelem maximális biztonság mellett
A biztonság a legfontosabb a RETSCH pofás törőknél. A visszalövés elleni védelemmel ellátott adagolótölcsérbe nem lehet kézzel benyúlni. Biztonsági kapcsoló és motorfék gondoskodik az azonnali leállásról, ha kinyitnák vagy helytelenül kapcsolnák be az egységet.
A törőtér könnyű tisztíthatósága érdekében a zsanérral rögzített tölcsér néhány egyszerű mozdulattal eltávolítható. A pofás törő nagyon egyenletesen és csendesen működik, karbantartást szinte nem is igényel.
Biztonságos és hatékony aprításhoz BB 300 pofás törő tartozékai
A mintától és az elvégzendő analízistől függően ötféle különböző anyagú törőpofával és kopólemezzel felszerelt pofás törő szerezhető be:
- mangánacél
- rozsdamentes acél
- wolfram-karbid
- nemesacél nehézfémmentes őrléshez
BB 300 Pofás törő Pofás törők speciális követelményekhez
Nehézfémmentes aprítás
Mindegyik pofás törő beszerezhető nehézfémmentes kivitelben. A BB 300 szállítható még a félvezető anyagok aprítására alkalmas speciális változatban is. Ebben műanyagbevonatú az adagolótölcsér és a gyűjtőtartály ill. wolfram-karbid anyagú a törőpofa és a kopólemez.
Így tehát a minta sehol sem érintkezik fémes anyaggal és az őrlőeszközök kopása nem szennyezi a minta anyaga tisztaságát.
Beépített változat in-line alkalmazáshoz
A BB 300 pofás törő beszerezhető a gyártási folyamatba (in-line) beépített, pl. folyamatos minőségellenőrzésre szolgáló változatban is. Ez a kialakítás nem tartalmaz adagolótölcsért és motorvédő kapcsolót. A 3-fázisú AC motor hálózati feszültsége a felhasználó igényei szerint választható ki.
BB 300 Pofás törő Tipikus mintaanyagok
A hatékony RETSCH pofás törők ideálisan alkalmasak építőanyagok, ércek, gránit, oxid-kerámiák, kvarc, salak, szilikát, szén, wolfram-ötvözetek, cemenklinker, stb. előaprítására.
Mintaelőkészítési feladata legjobb megoldása megtaláláshoz tanulmányozza az Alkalmazási adatbankot
BB 300 Pofás törő Működési elv
A BB 300 robusztus és nagyteljesítményű pofás törő. Az aprítandó minta visszalövés elleni védelemmel ellátott tölcséren át jut az őrlőtérbe. Az aprítás a rögzített és az excentertengely által mozgatott törőpofák közötti ékalakú résben történik. Az elliptikus mozgás szétmorzsolja a mintát, melynek darabjai súlyuknál fogva lefelé haladnak.
Mihelyst a minta egy darabja a törőrés beállított távolságánál kisebb méretűvé válik, akkor kihullik a pofás törő kivehető gyűjtőtartályába. A törőrés távolsága skálán leolvasható folyamatos beállítása biztosítja e távolságnak megfelelő optimális végfinomság elérését.
BB 300 Pofás törő Műszaki adatok
| Alkalmazások | durva- és előaprítás |
|---|---|
| Alkalmazási terület | építőanyagipar, geológia / kohászat, gépgyártás / elektronika, környezetvédelem / újrahasznosítás, üveg- / kerámiagyártás, vegyipar / műanyagipar |
| Minta jellege | félkemény, kemény, rideg, törékeny |
| Aprítási technika | nyomás |
| Betölthető max. méret* | <130 mm |
| Végfinomság* | < 5 mm |
| Termelékenység* | 600kg/óra |
| Őrlőszerszámok anyaga | acél 1.1750 (nehézfémmentes őrléshez), mangánacél, rozsdamentes acél, wolfram-karbid |
| Garat mérete | 138 x 198 mm |
| Őrlőrés távolsága állítható | 1 - 40 mm |
| Őrlőrés távolsága kijelzése | skála |
| Zéruspont utánállítható | igen |
| Lehajtható adagolótölcsér | igen |
| Porelszívás | igen |
| Beépített változat | opcionális |
| Felfogóedény térfogata | 27,5 l / 35,4 l |
| Meghajtás | 3-fázisú villanymotor |
| Teljesítményfelvétel | 3,0 kW |
| Elektromos hálózat feszültsége | különböző feszültségértékek |
| Hálózati csatlakozás | 3-fázis |
| Védelem módja | IP 54 |
| Méretek (zárva) szél x mag x mély |
670 x 1450 x 1600 mm |
| Súly, netto | ~ 700 kg |
| Szabványok | CE |
BB 300 Pofás törő Letöltések

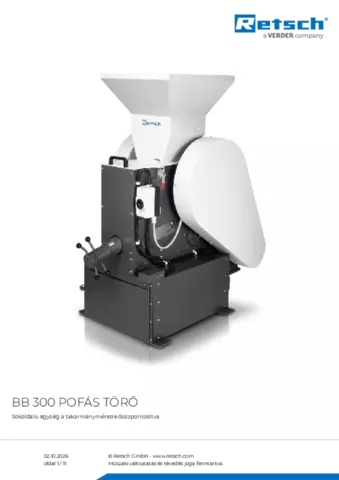

Termék adatlap BB 300
