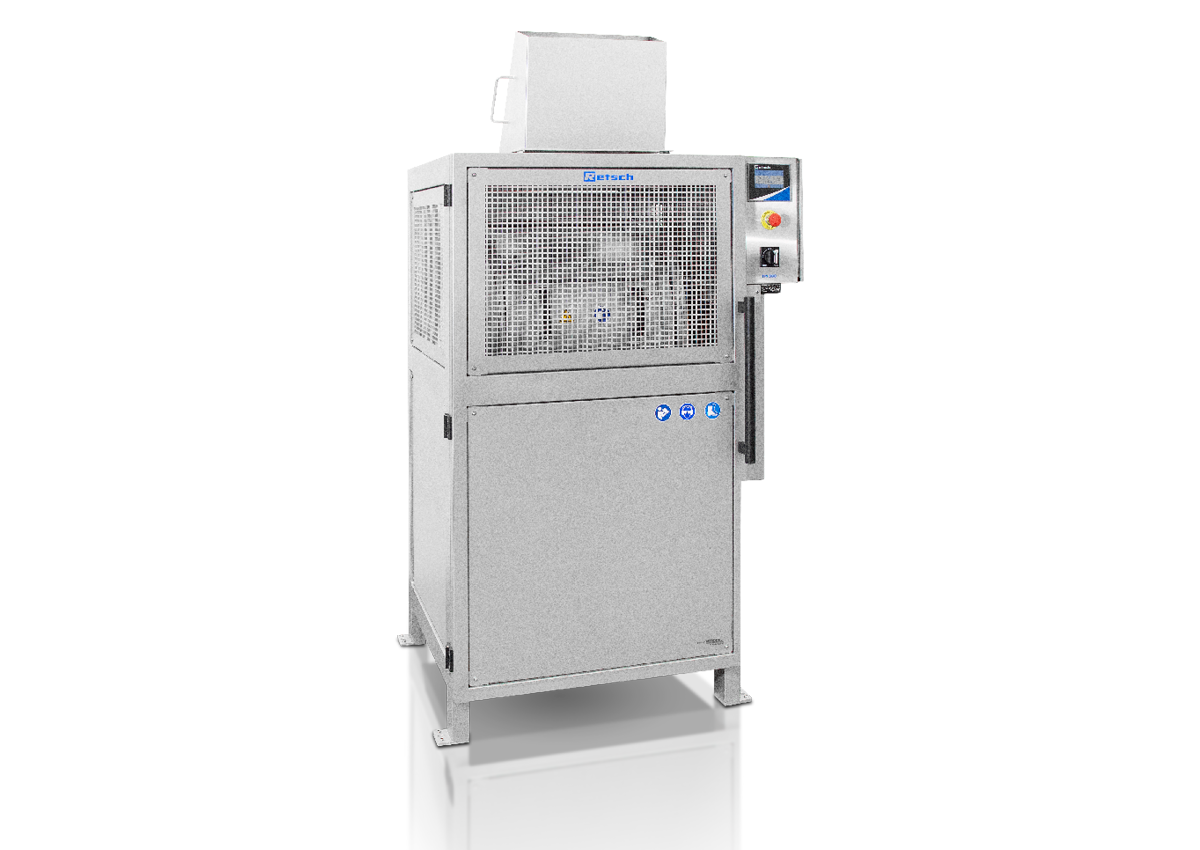

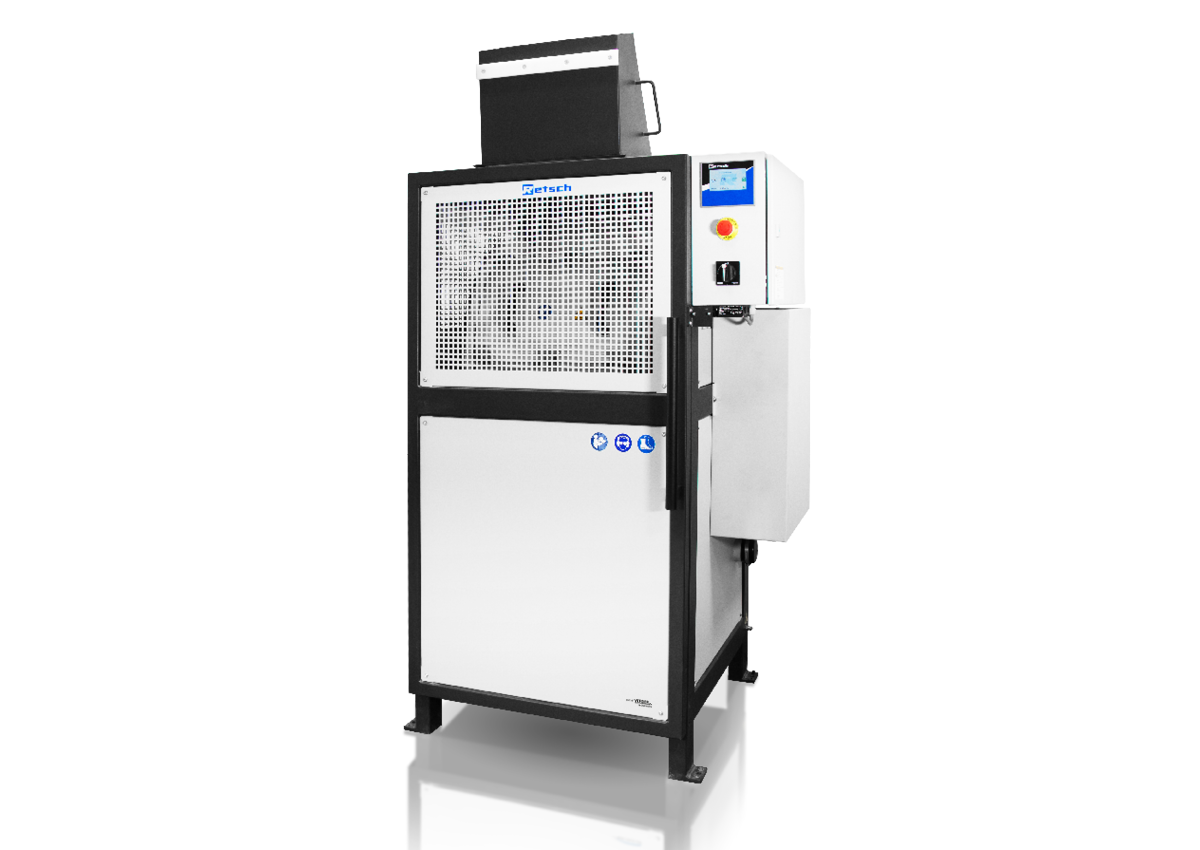

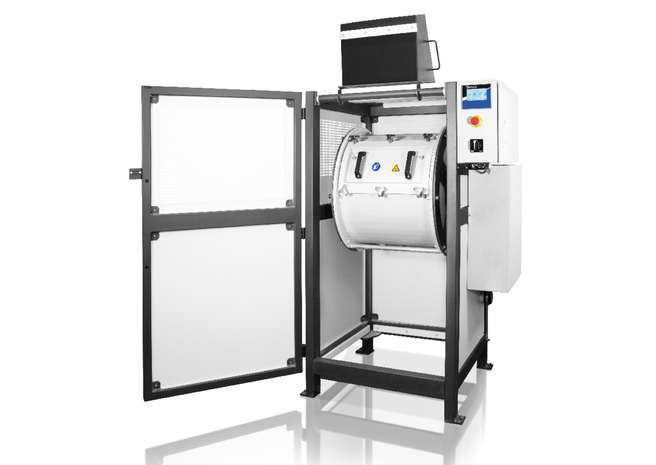

Tamburlu Değirmen TM 500, 35 l'ye kadar büyük numune hacimlerini öğütmek için tasarlanmış bir laboratuar bilyalı değirmendir. 20 mm'ye kadar ilk besleme boyutlarını kabul eder ve sürtünme ve darbeyle 15 µm'ye kadar öğütme boyutlarına ulaşabilir. 80 kg öğütme bilyaları ile doldurulmuş 150 litrelik tamburda sert, kırılgan veya lifli numuneler toz haline getirilir. 10 ila 50 rpm değişken hız, farklı bilye boyutları ve 100 saate kadar uzun süreli taşlama imkanı, tekrarlanabilir sonuçların yanı sıra numune özelliklerine mükemmel uyum sağlar. Paslanmaz çelik 316L tambur ve hazneye sahip bir TM 500 foodGrade modeli, numunenin herhangi bir şekilde kontamine olmaması gereken uygulamalar için mevcuttur.

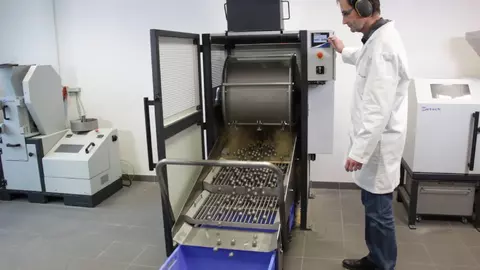

Ürün Videosu

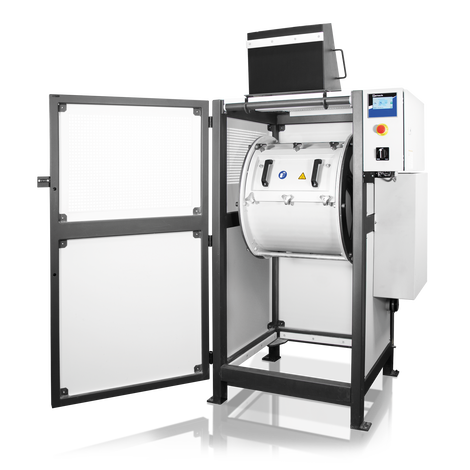

Tamburlu Değirmen TM 500 Akıllı çözümler
Kolay operasyon
Besleme hunisi ve öğütme bilyeleri / numunesi için isteğe bağlı ayırma eleği sayesinde, TM 500'ün çalışması ve gerekli 80 kg öğütme bilyelerinin kullanımı özellikle ergonomik ve basittir. Tambur, elektronik bir eğim işlevi ile kolayca boşaltılır. Öğütme süresi, başlangıç gecikmesi veya aralık modu gibi parametreler, çalışma ekranı aracılığıyla uygun şekilde seçilir ve saklanır. Programlanabilir öğütme kırılmaları sayesinde, ısıya duyarlı numune malzemelerini işlemek de mümkündür. İleri ve geri mod kombinasyonlu aralıklar, kekleşme efektlerinden kaçınmak için kullanışlıdır. Ek güvenlik için, tamburlu değirmen, anında kapanma için bir acil durum anahtarı ile donatılmıştır.
Tamburlu Değirmen TM 500 Çakıl öğütme

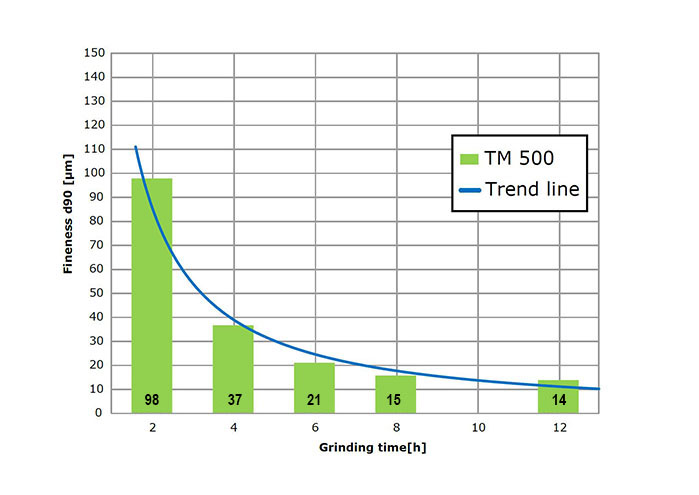

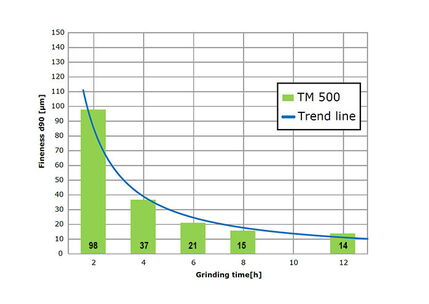

Tamburlu Değirmen TM 500 tamburuna 40 kg (27 lt) numune doldurulmuş ve 80 kg (17.6 lt) 20 mm öğütme bilyaları eklenmiştir. Tamburlu değirmen birkaç saat 50 rpm'de çalıştırıldı. İncelik 2, 4, 6 ve 8 saat sonra ölçüldü. 2 saat: D90 = 98 µm 4 saat: D90 = 37 µm 6 saat: D90 = 21 µm 8 saat: D90 = 15 µm
Örnek: Çakıl 10-15 mm Besleme miktarı: 27 l Öğütme bilyaları: 80 kg, 20 mm çap
Tamburlu Değirmen TM 500 Tipik Örnek Malzemeler
RETSCH tamburlu değirmenler gerçek anlamda çok yönlüdür. Örneğin: aktif karbon, alaşımlar, bentonit, kemikler, karbon fiberleri, katalizörler, selüloz, çimento klinkeri, seramikler, kimyasal ürünler, kil mineralleri, kömür, kok, kompost, beton, elektronik hurda, fiberler, alçıtaşı, cam gibi homojenleştirirler. saç, hidroksil apatit, kaolin, kireç taşı, metal oksitler, mineraller, cevherler, boya ve vernik, kağıt, farmasötik ürünler, pigmentler, bitkiler, polimerler, kuvars, tohumlar, yarı değerli taşlar, kanalizasyon çamuru, cüruf, toprak, doku, tütün, atık, odun vb.
Centiyana köklerinin öğütülmesi
Tamburlu Değirmen TM 500 tamburuna 22 lt numune doldurulmuş, 80 kg 30 mm öğütme bilyaları eklenmiştir. Tamburlu değirmen birkaç saat 50 rpm'de çalıştırıldı. İncelik 1 saat sonra ölçüldü. 1 saat: D90 = 130 µm Öğütülmüş numuneyi bilyelerden ayırmak için isteğe bağlı ayırma ünitesi kullanıldı. Kullanılan ayırma ızgaraları: Üst, orta ve alt konumda 30 mm bileme bilyası ayırma için 22 mm.
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
Tamburlu Değirmen TM 500 Opsiyonel özellikler

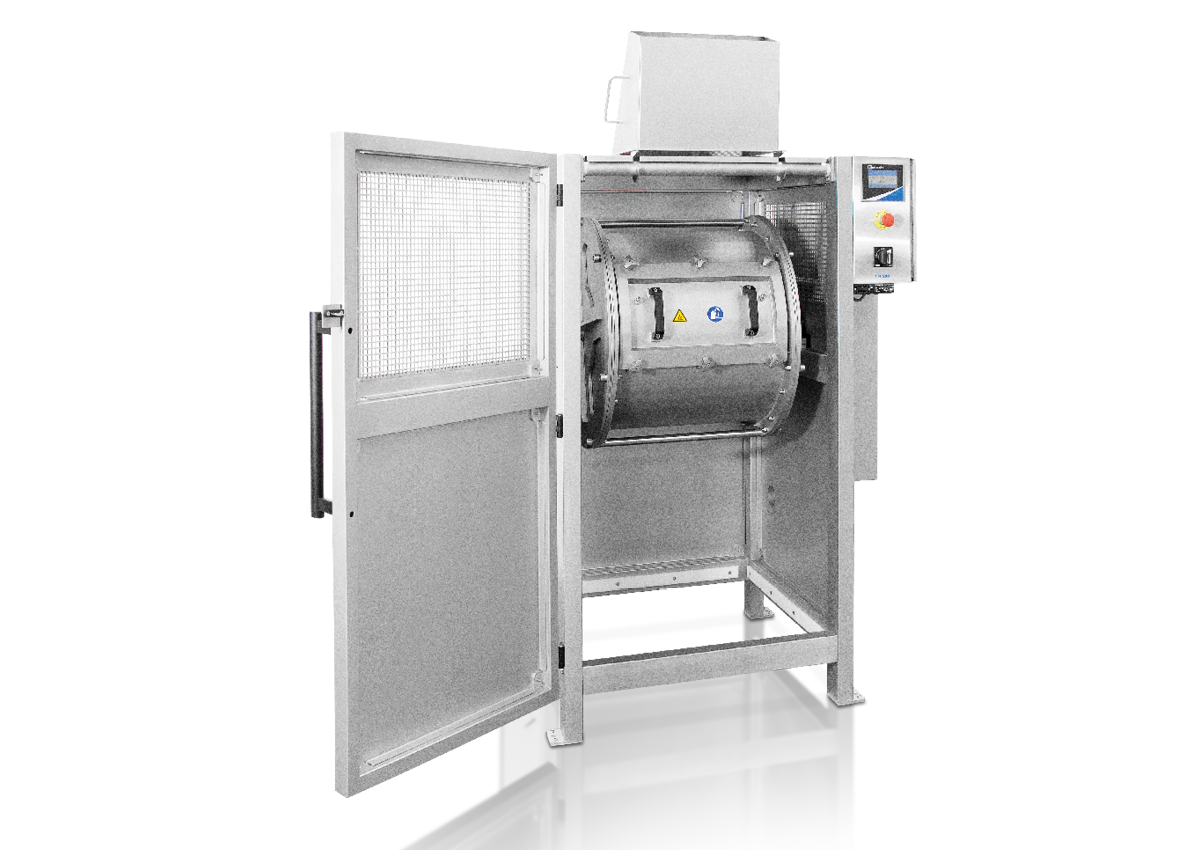

Paslanmaz çelik tambur 316L gıdaya uygun versiyon
Ağır metal içermeyen işleme gerektiren uygulamalar için, paslanmaz çelik 316L tambur ve besleme hunisi içeren TM 500'ün foodGrade versiyonu mevcuttur. 1.4404 çelikten yapılmış taşlama bilyeleri 10 mm, 20 mm ve 30 mm boyutlarında mevcuttur. Bu versiyon, örneğin gıda endüstrisi gibi küçük ölçekli üretim için idealdir.

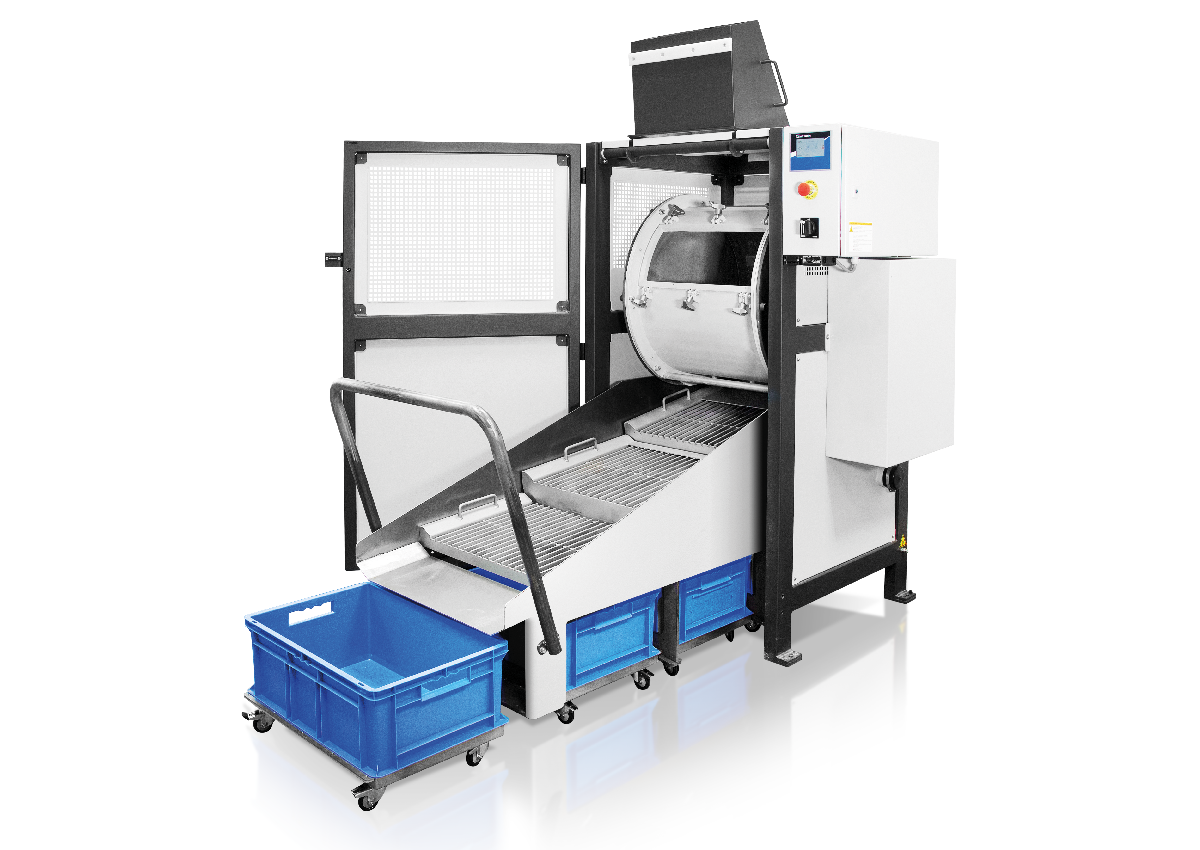

Eleme bölümü
İsteğe bağlı olarak temin edilebilen elek bölümü, 80 kg öğütme bilyalarının 35 litreye kadar içerebilen öğütülmüş numuneden ayrılmasını kolaylaştırır. Tambur, malzeme elek bölümüne düşecek ve bilyeler bir toplama kabına yuvarlanacak şekilde döndürülür. Numune malzemesi önceden ağ ekleri ile ayrılır ve ayrı toplama kaplarında toplanır. Yaygın bilye boyutları 10, 20 veya 30 mm'dir, bu nedenle 316L çelik olarak da bulunan üç farklı ayırma ızgarası kullanılabilir.
Tamburlu Değirmen TM 500 Fonksiyon prensibi
Tamburlu bir değirmende, numune (genellikle önceden ezilmiş malzeme) öğütme bilyeleriyle birlikte tamburun içine yerleştirilir ve dış kuvvetlere maruz bırakılır. Bilyalı Değirmen, kuru durumda katı maddenin darbe ve sürtünme ile ince öğütülmesi için kullanılır. Numune ve öğütme bilyelerini içeren tambur, yatay bir eksen etrafında dönmektedir. Daha büyük bilye çapları kullanıldığında parçacıklar daha kolay kırılırken, daha küçük çaplar önemli ölçüde daha yüksek bir nihai inceliğe yol açar.
Tamburlu Değirmen TM 500 Teknik Veri
| Uygulamalar | toz haline getirme, karıştırma, kuru öğütme |
|---|---|
| Uygulama alanı | tarım, biyoloji, kimya, inşaat malzemeleri, mühendislik / elektronik, çevre / geri dönüşüm, jeoloji / metalurji, cam / seramik, ilaç / eczacılık |
| Besleme malzemesi | yumuşak, sert, kırılgan, lifli |
| Boyut küçültme prensibi | sürtünme, darbe |
| Çıkış büyüklüğü | 15 µm |
| Parti boyutu / besleme miktarı | min. 1 l / maks. 35 l |
| Dönme hızı | 10 - 50 dak-1 |
| Öğütücü istasyon sayısı | 1 |
| Öğütücü elemanların malzemesi | sertleştirilmiş çelik, paslanmaz çelik, çelik 316L |
| Öğütme tamburu boyutları | 150 litre |
| Öğütme süresi ayarı | dijital, 00:00:01 - 99:59:59 |
| Tahrik | Frekans konvertörlü ile 3 fazlı asenkron motor |
| Motor gücü | 2,2 kW |
| Elektriksel veriler | 200-240 V, 50/60 Hz |
| Güç bağlantısı | 1-faz |
| Güç tüketimi | ~ 2200 W (VA) |
| Koruma kodu | IP 30 |
| G x Y x D kapalı | 1100 x 1604 x 936 mm |
| Net ağırlık | ~ 460 kg |
| Standartlar | CE |
