Mlyn XRD-Mill McCrone bol špeciálne vyvinutý na prípravu vzoriek na následnú röntgenovú difrakciu (XRD). Mlyn sa používa na aplikácie v geológii, chémii, mineralógii a materiálovej vede, pri kontrole kvality, ako aj vo výskume a vývoji.
Vďaka svojmu jedinečnému mleciemu pohybu je XRD-Mill McCrone mimoriadne účinný pre túto analytickú metódu: 48 valcových mlecích elementov jemne rozomelie vzorky trením. Výsledkom je krátky čas mletia takmer bez straty vzorky a výnimočne úzka distribúcia veľkosti častíc. V dôsledku toho majú signály v röntgenovej difrakčnej vzorke tvar píku s malými pološírkami, čo umožňuje veľmi dobrú fázovú analýzu.
Štruktúra kryštálovej mriežky je z veľkej časti zachovaná, takmer bez defektov, čo je predpokladom pre zmysluplné röntgenové difrakčné vzory.
Nádoba na mletie pozostáva z polypropylénovej nádoby s objemom 125 ml, ktorá je vybavená polyetylénovým uzáverom bez tesnenia. Nádoba je naplnená usporiadanou sústavou 48 rovnakých valcových brúsnych prvkov, ktoré sú k dispozícii z achátu, oxidu zirkónia alebo korundu. Čas mletia pre optimálnu mikronizáciu je od 3 do 30 minút. Typický objem vzorky je 2 až 4 ml.
Na prípravu organických vzoriek na následné XRD vyšetrenie ponúkame aj ručný hmoždíř a tĺčik z achátu.
Advantages
- počas mletia zostáva kryštálová struktúra zachovaná
- veľmi jemné častice a reprodukovateľné distribúcie častíc
- minimálna krížová kontaminácia
- kompaktný stolový model
- nastaviteľný mlecí výkon (4 stupne)
- vhodný pre suché i mokré mletie
- ľahko sa čistí
- takmer bezúdržbové
- tichá prevádzka
Príklady aplikácií
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
XRD-Mill McCrone Princíp funkcie
XRD-Mlyn McCrone zmenšuje hlavne trením. 48 valcovitých trecích jednotiek je umiestnených v každej mlecej nádobe v zostave 6 radov po 4 jednotky.
V priebehu prevádzky, otáčavý pohyb nádoby núti jednotky k zmenšeniu vzorky na veľkosti od < 0.5 mm až do nízkych hodnôt μm (zväčša < 10 μm).
Vďaka jemnému procesu mletia zostáva kryštálová štruktúra vzoriek zachovaná. Toto robí z XRD-Mlynu McCrone vybraný nástroj pre prípravu vzoriek pre následnú X-ray difrakčnú analýzu.
XRD-Mill McCrone Technické údaje
| Aplikácie | mletie, miešanie a drvenie, suché a mokré |
|---|---|
| Oblasť použitia | X-ray difrakcie |
| Vstupný materiál | stredne tvrdý, tvrdý, krehký, vláknitý |
| Vstupná veľkosť materiálu * | 0.5 mm |
| Konečná jemnosť | 1 µm |
| Rýchlosť pri 50 Hz (60 Hz) | 1,000 - 1,500 min-1 v štyroch krokoch |
| Počet mlecích staníc | 1 |
| Priemerná doba mletia | 3 - 30 min |
| Suché mletie | áno |
| Mletie za mokra | áno |
| Kryogénne mletie | - |
| Materiál mlecích nástrojov | achát, zirkónia, korund |
| Veľkosti mlecích nádob | 125 ml |
| Nastavenie doby mletia | digitálny, 00:00:01 až 99:59:50 |
| Pohon | DC-Motor |
| Sila pohonu | 50W |
| Elektrické napájanie | 100-240 V, 50/60 Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Spotreba energie | 33 VA |
| Kód ochrany | IP 30 |
| Š x V x H zatvorený | 205 x 155 x 520 mm |
| Váha netto | ~8.9 kg |
| Normy | CE |
XRD-Mill McCrone Na stiahnutie

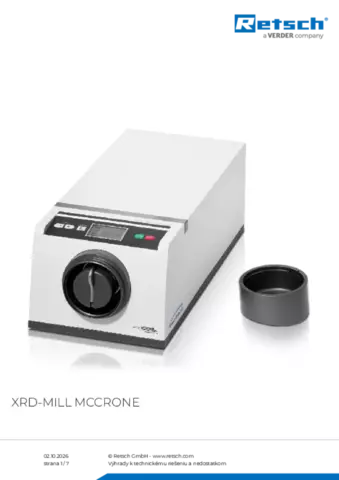

Produktový list XRD McCrone Mill
