Die XRD-Mühle McCrone wurde speziell für die Probenvorbereitung zur Röntgendiffraktometrie entwickelt. Sie wird u. a. für Anwendungen in der Geologie, Chemie, Mineralogie und in den Materialwissenschaften eingesetzt, sowohl in der Qualitätskontrolle als auch in Forschung und Entwicklung.
Was die Mühle so effektiv macht, ist ihr einzigartiges Mahlverfahren, in dem 48 zylindrische Mahlkörper durch Reibwirkung die Proben schonend zerkleinern. Deshalb ist die Mahldauer kurz, der Materialverlust vernachlässigbar und die Partikelgrößenverteilung sehr eng. Dadurch sind die Signale im Röntgendiffraktogramm peakförmig, mit geringen Halbwertsbreiten, was eine sehr gute Phasenanalyse ermöglicht.
Die Kristallgitterstruktur bleibt dabei weitestgehend erhalten, es kommt zu nahezu keinen Kristallbaufehlern, eine Voraussetzung für aussagekräftige Röntgendiffraktogramme.
Der 125 ml Mahlbecher ist aus Polypropylen mit einem aufschraubbaren, selbstdichtenden Verschluss aus Polyethylen. Das Gefäß ist mit einer geordneten Batterie aus 48 identischen Mahlkörpern gefüllt, die entweder aus Achat, Zirkonoxid oder aus Korund bestehen.
Eine optimale Mikronisierung ergibt sich in der Regel bei einer Mahldauer von 3 - 30 Minuten. Die typische Aufgabemenge liegt bei 2 - 4 ml.
Für die Aufbereitung von organischen Proben für eine anschließende XRD-Untersuchung bieten wir übrigens auch einen Handmörser und Pistill aus Achat an
Vorteile
- Kristallgitterstruktur bleibt erhalten
- Enge, reproduzierbare Partikelgrößenverteilung
- Minimale Verunreinigung der Probe
- Sehr kompaktes Tischgerät
- Mahlleistung in 4 Stufen einstellbar
- Geeignet für Nass- und Trockenvermahlung
- einfache Reinigung
- Minimaler Wartungsbedarf
- Leiser Betrieb
Anwendungsbeispiele
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
XRD-Mühle McCrone Funktionsprinzip
Die XRD-Mühle McCrone zerkleinert hauptsächlich durch Reibung. 48 zylindrische Mahlkörper werden in acht Reihen zu je sechs Mahlkörpern in den Mahlbehälter gefüllt.
In dem auf einer Kreisbahn taumelnden Mahlbecher werden die Mahlkörper reibend bewegt, wodurch das Mahlgut von < 0,5 mm in den unteren μm-Bereich (typisch < 10 μm) zerkleinert wird.
Durch die äußerst schonende Zerkleinerung bleibt die Kristallstruktur der Proben erhalten, so dass die XRD-Mühle McCrone die ideale Mühle zur Probenvorbereitung für Analysen mittels Röntgenbeugung ist.
XRD-Mühle McCrone Technische Daten
| Applikationen | Zerkleinern, Mischen, Verreiben - trocken und nass |
|---|---|
| Anwendungsbereich | Baustoffe, Geologie, Metallurgie, Glas, Keramik, Biologie |
| Aufgabegut | mittelhart, hart, spröde, faserig |
| Aufgabekorngröße* | 0,5 mm |
| Endfeinheit* | 1 μm |
| Drehzahl bei 50 Hz (60 Hz) | 1.000 - 1.500 min-1, in 4 Stufen einstellbar |
| Anzahl der Mahlstellen | 1 |
| Typische Mahldauer | 3 - 30 min |
| Trockenvermahlung | Ja |
| Nassvermahlung | Ja |
| Kryogenvermahlung | nein |
| Material der Mahlwerkzeuge | Achat, Zirkonoxid, Korund |
| Mahlbechergrößen | 125 ml |
| Einstellung Mahldauer | digital, 00:00:01 bis 99:59:50 |
| Antrieb | DC-Motor |
| Antriebsleistung | 50W |
| Elektrische Anschlusswerte | 100-240 V, 50/60 Hz |
| Netzanschluss | 1-Phasen |
| Leistungsaufnahme | 33 VA |
| Schutzart | IP 30 |
| B x H x T geschlossen | 205 x 155 x 520 mm |
| Gewicht, netto | ~8,9 kg |
| Normen / Standards | CE |
XRD-Mühle McCrone Downloads
Die Probe - Kundenmagazin Nr. 44
KUGELMÜHLEN - Von der Nanovermahlung zur mechanochemischen Synthese
Gesamtkatalog

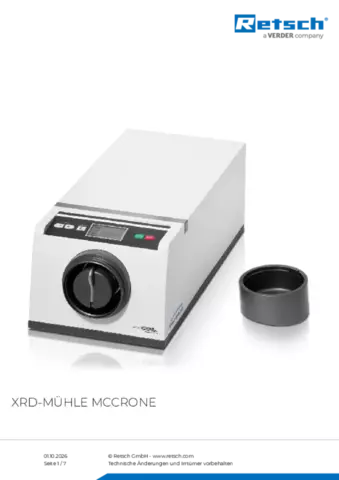

Produktdatenblatt XRD McCrone Mill
