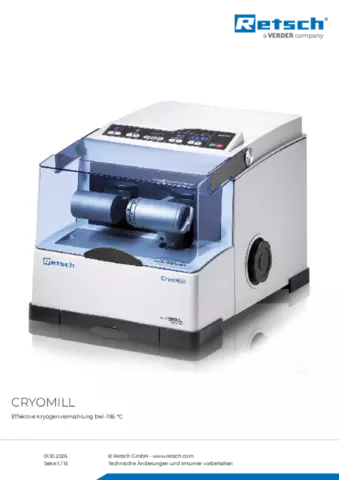

Unter Kryogenvermahlung versteht man die Zerkleinerung und Homogenisierung wärmeempfindlicher und elastischer Stoffe während diese gleichzeitig mit Flüssigstickstoff gekühlt werden. Die Schwingmühle CryoMill ist speziell für diese Anwendung entwickelt worden. Der Mahlbecher wird vor und während der Vermahlung durch das integrierte Kühlsystem mit flüssigem Stickstoff kontinuierlich gekühlt. Dadurch wird die Probe versprödet und leichtflüchtige Bestandteile bleiben erhalten.
Der Stickstoff fließt durch das System und wird dank des Autofill-Systems so nachdosiert, dass die Temperaturkonstanz von –196 °C gewährleistet ist. Der Anwender kommt während der Kryogenvermahlung zu keinem Zeitpunkt in Kontakt mit LN2, wodurch eine hohe Betriebssicherheit der Mühle gegeben ist. Die CryoMill ist dank ihrer Flexibilität (Kryogen-, aber auch Nass und Trockenvermahlung bei Raumtemperatur) das ideale Gerät für die Homogenisierung von Probenmengen bis 20 ml. Die kraftvolle Zerkleinerung durch Prall ist besonders effizient.
Produktvideo
Unerreichte Leistung für kryogenes Kugelmahlen
- Max. Geschwindigkeit 30 Hz
- Die horizontale Oszillation verursacht starke Aufpralleffekte für eine effektive Probenbearbeitung
- Bis zu 8 mm Aufgabekorngröße und 5 µm Endfeinheit
- 1 Mahlstelle für Mahlbecher von min. 5 ml und max. 50 ml, Adapter für 6 x 2 ml Einweggefäße
- Mahlbecher werden während des Prozesses kontinuierlich mit flüssigem Stickstoff gekühlt. Dank Autofill-Tank ist der Vorgang besonders sicher.
- Kleines Tischmodell
- Speicherbare SOPs und Zyklusprogramme, kompaktes Tischmodell, 4 verschiedene Mahlbechermaterialien für Trocken- und Nassvermahlung
Vielseitig & Sicher
- Kraftvolle Kryogenvermahlung durch Prall und Reibung mit 30 Hz
- Kryogenvermahlung, Trocken- oder Nassvermahlung bei Raumtemperatur
- Geschlossenes LN2-System (Autofill) gewährleistet hohe Bedienersicherheit
- Verschraubbare Mahlbecher garantieren verlustfreie Vermahlung
- Umfangreiches Zubehör wie LN2-Versorgung, Becher und Mahlkugeln in unterschiedlichen Größen und Werkstoffen, Adapter
- Mahlbecher aus Zirkonoxid erhältlich
- 9 Programmierbare Kühl- und Mahlzyklen (10 s bis 99 min)
BEDIENERSICHERHEIT & OPTIMALE ERGEBNISSE
Bei der Entwicklung der CryoMill stand die Anwendersicherheit während kryogener Vermahlungen im Vordergrund. Der flüssige Stickstoff fließt durch das geschlossene System und der Anwender kommt nie in direkten Kontakt mit LN2, was ein hohes Maß an Betriebssicherheit gewährleistet. Das automatische Kühlsystem garantiert, dass die Kryogenvermahlung erst beginnt, wenn die Probe vollständig durchgekühlt ist. Dies reduziert den Verbrauch von Flüssigstickstoff und garantiert reproduzierbare Mahlergebnisse.
Die CryoMill lässt sich einfach und sicher bedienen. Parameter wie Schwingfrequenz, Vorkühlzeit oder Mahldauer werden digital über eine übersichtliche Folientastatur eingestellt. LEDs im Display zeigen den aktuellen Status an, z. B. Kühlen oder Mahlen.
Eine Kryogenvermahlung in der CryoMill dauert typischerweise nur wenige Minuten, so dass sich das Probenmaterial nicht erwärmt. Für längere Mahlprozesse können die Dauer der Zwischenkühlung und die Anzahl der Kühlzyklen eingestellt werden.
Alle Maschinenparameter bleiben im Standby-Betrieb für Folgeversuche erhalten. Die Labormühle erlaubt auch den Betrieb ohne Kühlung, was sie universell einsetzbar macht.
Für sichere und effektive Mahlprozesse Zubehör für die CryoMill
Mahlbecher & Adapter
Die CryoMill besitzt eine Mahlstelle für verschraubbare Mahlbecher mit Volumina von 10 ml, 25 ml, 35 ml und 50 ml. Alternativ können Adapter für 4 Becher à 5 ml sowie für bis zu 6 Reaktionsgefäße à 2 ml eingesetzt werden. Für Anwendungen, bei denen aufgrund möglicher Kontamination keine Stahlbecher benutzt werden dürfen, bietet RETSCH einen 25 ml Becher aus Zirkonoxid mit entsprechenden Kugeln an. Optional sind auch Mahlbecher aus PTFE erhältlich.
LN2 - Zufuhr
Für die sichere und komfortable Nutzung der CryoMill steht ein Autofill-System für flüssigen Stickstoff (LN2) als Zubehör zur Verfügung. Dieses ist mit einem 50 Liter Behälter für ca. 5 h Kühlbetrieb erhältlich. Es ist auch möglich, kundenseitige Flüssigstickstofftanks an die CryoMill anzuschließen. Hierfür ist ein Anschlussschlauch mit Sicherheitsventil erhältlich.
CryoMill Typische Probenmaterialien
Aufgrund der automatischen Versprödung der Proben während der Kryogenvermahlung wird die CryoMill häufig für die Zerkleinerung von z. B. Abfallproben, Böden, chemischen Produkten, Gewebe, Haaren, Holz, Klärschlamm, Knochen, Kunststoffen, Ölsaaten, Papier, Pflanzenteilen, Tabletten, Textilien, Tiernahrung, Wolle u. v. m. eingesetzt.
Petersilie
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
CryoMill Funktionsprinzip
Der Mahlbehälter der CryoMill führt in horizontaler Lage kreisbogenförmige Schwingungen aus. Durch die Trägheit der Kugeln schlagen diese mit hoher Energie auf das an den abgerundeten Stirnflächen befindliche Probengut auf, wodurch dieses zerkleinert wird. Der Mahlbecher wird vor und während der Vermahlung durch das integrierte Kühlsystem mit flüssigem Stickstoff kontinuierlich gekühlt. Dadurch wird die Probe versprödet und leichtflüchtige Bestandteile bleiben erhalten.
CryoMill Technische Daten
| Applikationen | Zerkleinern, Mischen, Homogenisieren, Zellaufschluss |
|---|---|
| Anwendungsbereich | Landwirtschaft, Biologie, Chemie / Kunststoffe, Baustoffe, Ingenieurwesen / Elektronik, Umwelt / Recycling, Lebensmittel, Geologie / Metallurgie, Glas / Keramik, Medizin / Pharma |
| Aufgabegut | hart, mittelhart, weich, spröde, elastisch, faserig |
| Zerkleinerungsprinzip | Prall, Reibung |
| Aufgabekorngröße* | = 8 mm |
| Endfeinheit* | ~ 5 μm |
| Charge/Aufgabemenge* | max. 20 ml |
| Anzahl der Mahlstellen | 1 |
| Schwingfrequenz | Digital, 5 - 30 Hz (300 - 1800 min-1) |
| Typische Mahldauer | 10 min / 4 min (kühlen / zerkleinern) |
| Trockenvermahlung | Ja |
| Nassvermahlung | Ja |
| Kryogenvermahlung | Ja |
| Zellaufschluss mit Reaktionsgefäßen | Ja |
| Spannvorrichtung mit Selbstzentrierung | Ja |
| Mahlbechertyp | Mahlbecher mit verschraubbarem Deckel |
| Material der Mahlwerkzeuge | gehärteter Stahl, Edelstahl, Zirkoniumoxid, PTFE |
| Mahlbechergrößen | 5 ml / 10 ml / 25 ml / 35 ml / 50 ml |
| Autofill | 50 l |
| Einstellung Mahldauer | digital, 30 s - 99 min |
| Speicherbare SOPs | 9 |
| Elektrische Anschlusswerte | 100-240 V, 50/60 Hz |
| Netzanschluss | 1-Phasen |
| Leistungsaufnahme | 260 W |
| Schutzart | IP 30 |
| B x H x T geschlossen | 395 x 373 x 577 mm (T: 710 mm mit Abgasschlauch) |
| Gewicht, netto | ~ 45 kg |
| Normen / Standards | CE |
