Para obtener resultados analíticos sin errores y comparables, se requiere una preparación exacta de la muestra. Sólo las fracciones representativas del material o muestra original proporcionan resultados analíticos fiables y de valor informativo. Los divisores de tubo rotativo permiten obtener fracciones representativas garantizando análisis reproducibles. El divisor de tubo rotativo PT 200 es el requisito esencial cuando se quieren dividir y reducir grandes cantidades de material a granel de manera representativa y sin producir polvo. Este divisor es apropiado para polvos, granulados y materiales a granel dispersos. Para ajustar el cociente de división, y con ello el volumen a obtener para cada fracción, sólo hay que ajustar la anchura de ranura del cono inferior.
Ventajas
- División exacta, también de grandes cantidades de muestra
- Diseño modular
- Cociente de división ajustable
- Recogida de 1 a 3 muestras
- sistema de cierre rápido y fijación fácil del cono inferior
- Operación por lotes o continua
- velocidad controlada del tubo rotativo
- conexión digital directa al Alimentador DR 100
- Método de división según DIN 51701
Ejemplos de aplicación
clínker, Productos químicos, café, materiales de construcción, Fertilizantes, material de relleno, harinas, cereales, polvos metálicos, minerales, nueces, Arena, semillas, suelos, detergente,..
Principio de funcionamiento
El material a ser dividido pasa por la tolva del alimentador electromagnético, cae en la canaleta, y de allí pasa al divisor de tubo rotativo. El tubo rotativo que se encuentra en el cono superior del divisor gira a una velocidad constante (50 rpm) distribuyendo el material de manera uniforme a la altura de la circunferencia del cono inferior. Los conos inferiores son recambiables y tienen una, dos o tres ranuras con anchura de ajuste contínuo. Por cada revolución cae una cantidad de muestra correspondiente a la anchura de la ranura en el recipiente colector. El resto pasa al contendor para material sobrante.
Divisor de tubo rotativo PT 200 Datos técnicos
| Aplicaciones | toma , división y reducción de muestras |
|---|---|
| Campos de aplicación | agricultura, biología, química / plásticos, materiales de construcción, ingeniería / electrónica, medio ambiente / reciclaje, alimentos, geología / metalurgia, vidrio / cerámica, medicina / farmacéutica |
| Tipo de material | materiales a granel |
| Granulometría de entrada* | = 10 mm |
| Velocidad | 50 min-1 |
| Número de fracciones | 1 / 2 / 3 ( dependiendo del cono inferior) |
| Temporizador | digital, 1, 3, 5, 10 - 60 min / operación continua |
| Apertura de rendija, continuamente ajustable | 0 - 159 mm (1 salida de muestra) 0 - 110 mm (2 salidas de muestra) 0 - 53 mm (3 salidas de muestra) |
| Máx. relación de división | 1 x 1:5 (1 salida de muestra) 2 x 1:7,2 (2 salidas de muestra) 3 x 1:15 (3 salidas de muestra) |
| Mín. relación de división* | 1 x 1:26 (1 salida de muestra) 2 x 1:26 (2 salidas de muestra) 3 x 1:26 (3 salidas de muestra) |
| Volumen del recipiente para rechazo | 26 l |
| Volumen del recipiente | 250 ml/500 ml |
| Conexión eléctrica | 100-240 V, 50/60Hz |
| Alimentación de red | monofásica |
| A x H x F | 520 x 1050 x 551 mm / 572 mm x 1307 x 551 incl. DR 100 |
| Peso neto | ~ 46 kg (incluyendo DR 100) |
| Normas | CE |
Divisor de tubo rotativo PT 200 Descargas
Catálogo general

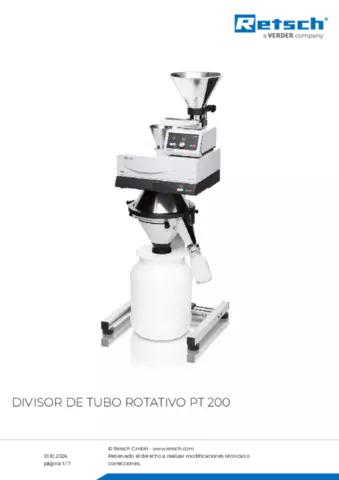

Hoja de datos del producto PT 200
