Des résultats d’analyse exacts et comparables supposent une préparation minutieuse de l’échantillon. Seule une fraction représentative du lot de départ donne des résultats d’analyse significatifs. Les diviseurs d’échantillons rotatifs fournissent de telles fractions représentatives, garantissant ainsi la reproductibilité de l’analyse.
Le diviseur rotatif tubulaire PT 200 est l’appareil idéal pour obtenir des fractions d’échantillon représentatives, exemptes de poussière, et réduire la taille d’un grand volume de matières en vrac. Il convient pour les poudres, les granulats et les matières en vrac dispersées.
Le rapport de division et donc la quantité d’échantillon peuvent être définis par ajustage de la largeur de la/des fente(s) d’échantillonnage.
Avantages Produit
- répartition exacte de quantités importantes
- conception modulaire
- rapport de division réglable
- récupération de 1 à 3 échantillons
- système de serrage des flacons rapide à enlever et fixation rapide du cône inférieur
- fonctionnement possible par lots et en mode continu
- contrôle de la vitesse de rotation
- connexion numérique directe pour goulotte d'alimentation DR 100
- processus de division selon la norme DIN 51701
Exemples d´applications
clinker de ciment, Produits chimiques, café, matériaux de construction, Engrais, matière de remplissage, farines, céréales, poudres métalliques, minéraux, noix, Sable, semences, sols, lessive en poudre,..
Principe de fonctionnement
Le produit à diviser parvient à travers la trémie d’alimentation via la goulotte d'alimentation dans le diviseur rotatif tubulaire. Le flux total de produit est réparti régulièrement par le tube rotatif en rotation dans la partie supérieure du cône avec un régime constant (50 min-1) sur la périphérie circulaire partielle du sous-cône. Les sous-cônes interchangeables ont une, deux ou trois fentes d’échantillons réglables progressivement. Par tour, une des quantités partielles correspondante à la largeur de fente parvient dans le récipient collecteur d’échantillon. Le reste est collecté dans le récipient de rejet.
Diviseur tubulaire rotatif PT 200 Caractéristiques techniques
| Applications | échantillonnage, division et réduction des échantillons |
|---|---|
| Champ d'application | agriculture, biologie, chimie / plastique, matériaux de construction, ingénierie / électronique, environnement / recyclage, alimentation, géologie / métallurgie, verre / céramique, médecine / produits pharmaceutiques |
| Matière chargée | matériaux en vrac |
| Granulométrie initiale* | = 10 mm |
| Vitesse de rotation | 50 min-1 |
| Nombre de fractions | 1 / 2 / 3 (dépend du sous-cône) |
| Réglage du temps | numérique, 1, 3, 5, 10 - 60 min / opération en continu |
| Largeur de fente, réglable en continu | 0 - 159 mm (1 sortie) 0 - 110 mm (2 sorties) 0 - 53 mm (3 sorties) |
| Ratio de division Max | 1 x 1:5 (1 sortie) 2 x 1:7,2 (2 sorties) 3 x 1:15 (3 sorties) |
| Ratio de division Min* | 1 x 1:26 (1 sortie) 2 x 1:26 (2 sorties) 3 x 1:26 (3 sorties) |
| Volume du collecteur de rejet | 26 l |
| Volume du récipient | 250 ml / 500 ml |
| Donnée d'alimentation électrique | 100-240 V, 50/60Hz |
| Connexion d'alimentation | monophasé |
| L x H x P | 520 x 1050 x 551 mm / 572 mm x 1307 x 551 DR 100 inclus |
| Poids net | ~ 46 kg (y compris DR 100) |
| Normes | CE |
Diviseur tubulaire rotatif PT 200 Téléchargements
Catalogue général

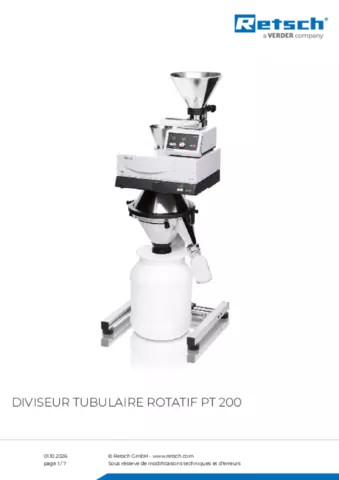

Fiche produit PT 200
