Die Schlagkreuzmühle SK 300 eignet sich für die Grob- und Feinzerkleinerung. Die Mühle wird für die Aufbereitung mittelharter und spröder Materialien eingesetzt und ist einfach zu bedienen. Für einen erhöhten Probenaustrag und für die Verarbeitung wärmeempfindlicher Proben kann anstelle des Schwerkraftauslasses eine optional erhältliche Zyklon-Sauger-Einheit genutzt werden.
Produktvorteile
- Umfangreiches Zubehör mit verschiedenen Rotoren, Ringsieben und Kassetten
- Definierte Endfeinheit durch Bodensiebe mit Lochweiten von 0,12 bis 10 mm
- Einstellbare Drehzahl für unterschiedliche Anwendungen
- Schwerkraftauslass mit 5l oder 30 L Auffanggefäß für die chargenweise Zerkleinerung größerer Probenmengen
- Optional erhältliche Zyklon-Sauger-Einheit mit 0,25 – 0,5 – 1 – 2 – 5 oder 30 Litern Auffanggefäß
- Mahleinsatz, Schlagkreuz und Bodensieb schnell und ohne Werkzeuge austauschbar und daher besonders leicht zu reinigen
- elektrische Motorbremse
- Türschnellverschluss
Schlagkreuzmühle SK 300 Anwendungsbeispiele
- Anwendungsbeispiele: Zementklinker, Schamotte, Kohle, Koks, Glas, Granit, Kies, Gips, Mineralien, Erze, Oxidkeramik, Schlacke, Böden, ...
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anwendung zu finden.
Schlagkreuzmühle SK 300 Funktionsprinzip
Die Zerkleinerung in der SK 300 erfolgt durch Prall. Das Aufgabegut gelangt durch den Trichter direkt in das Mahlraumzentrum. Dort wird es von dem Schlagkreuz erfasst und zwischen den Prallplatten des Schlagkreuzes und dem gezahnten Mahleinsatz zerkleinert. Sobald das Gut kleiner ist als die Lochweite des eingesetzten Bodensiebes, passiert es dieses und gelangt durch den Schwerkraftauslass in den Auffangbehälter. Die vom Schlagkreuz durch den Trichter angesaugte Luft beschleunigt den Austrag des zerkleinerten Gutes. Über ein nachgeschaltetes Filtersystem wird der luftgetragene Feinanteil abgeschieden. Der optional erhältliche Zyklonabscheider bewirkt neben einer guten Kühlung des Mahlgutes und der Schneidwerkzeuge zusätzlich einen besseren Austrag der Probe aus dem Mahlraum.
Schlagkreuzmühle SK 300 Technische Daten
| Applikationen | Zerkleinern |
|---|---|
| Anwendungsbereich | Landwirtschaft, Chemie / Kunststoffe, Baustoffe, Umwelt / Recycling, Geologie / Metallurgie, Glas / Keramik |
| Aufgabegut | mittelhart, spröde |
| Aufgabekorngröße* | 25 mm |
| Endfeinheit* | 100 μm |
| Drehzahl bei 50 Hz (60 Hz) | 2000 - 4000 min-1 (in Schritten von 200 min-1) |
| Einstellung der Drehzahl | Ja |
| Rotorumfangsgeschwindigkeit | 15,5 m/s .. 31 m/s |
| Rotortypen | rostfreier Stahl / Gusseisen |
| Material der Mahlwerkzeuge | gehärteter Stahl, Edelstahl, Gusseisen, Stahl 1.1740 (für schwermetallfreies Schleifen) |
| Siebgrößen | Trapezlochung 0.12 / 0.20 / 0.25 / 0.35 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm Rundlochung 3.00 / 4.00 / 5.00 / 6.00 / 8.00 / 10.00 mm |
| Staubabsaugung | optionaler Zyklon |
| Auffangbehälter | 5 l / optional: 30 l |
| Antrieb | Dreiphasenmotor mit Frequenzumrichter |
| Antriebsleistung | 1,1 kW |
| Elektrische Anschlusswerte | 200-240 V, 50/60 Hz |
| Netzanschluss | 1-Phasen |
| Schutzart | IP 41 |
| Leistungsaufnahme | 1,5 kW |
| B x H x T geschlossen | 600 x 1200 x 700 mm (mit Untergestell) |
| Gewicht, netto | ~ 60 kg (mit Untergestell) |
| Bemerkung | ~ 50 kg (ohne Grundrahmen) |
| Normen / Standards | CE |
Schlagkreuzmühle SK 300 Downloads
Gesamtkatalog

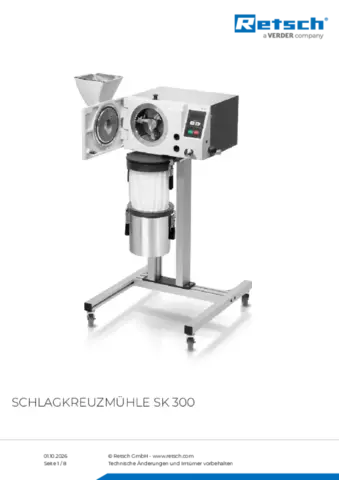

Produktdatenblatt SK 300
Produktübersicht
Für jede Applikation die passende Mühle.
Material Analyses of Equipment & Accessories
How does the material of a grinding tool affect sample preparation and the analysis results? This document provides a detailed overview of the materials used by RETSCH and their properties.
