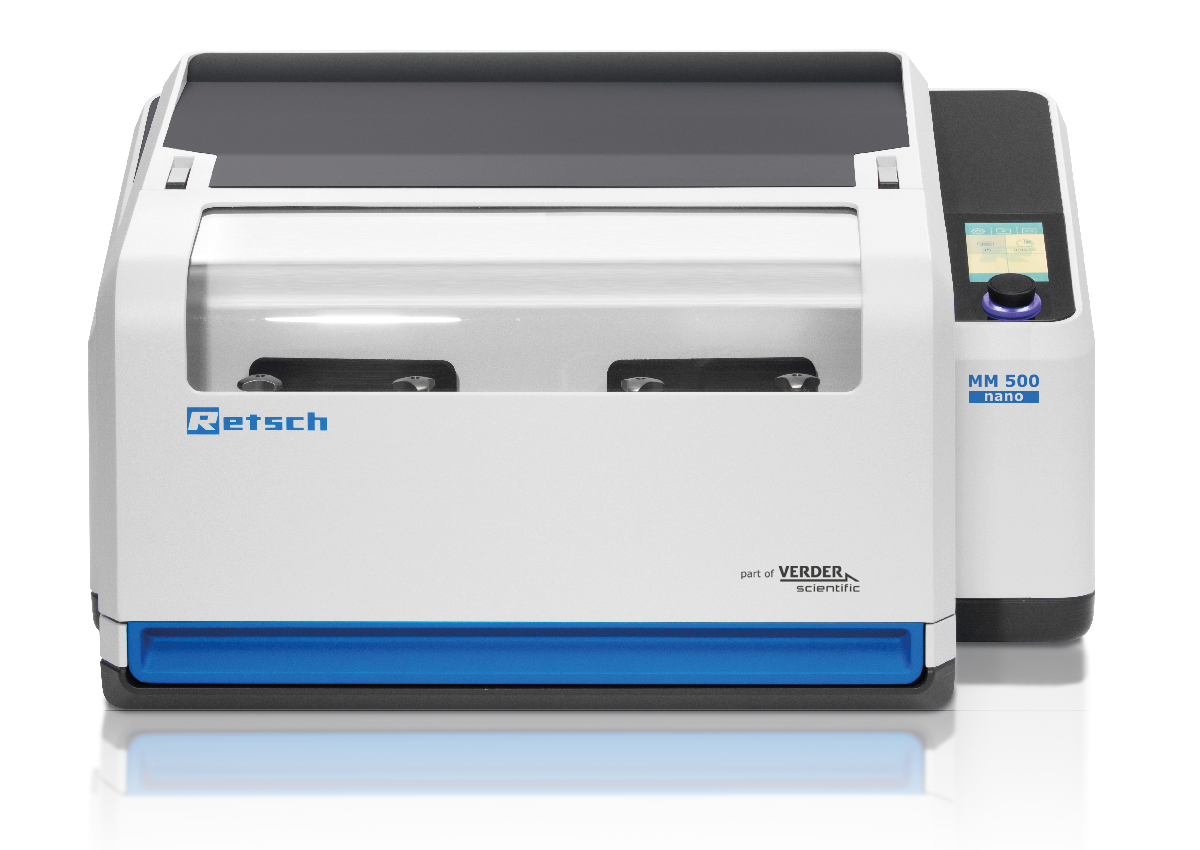

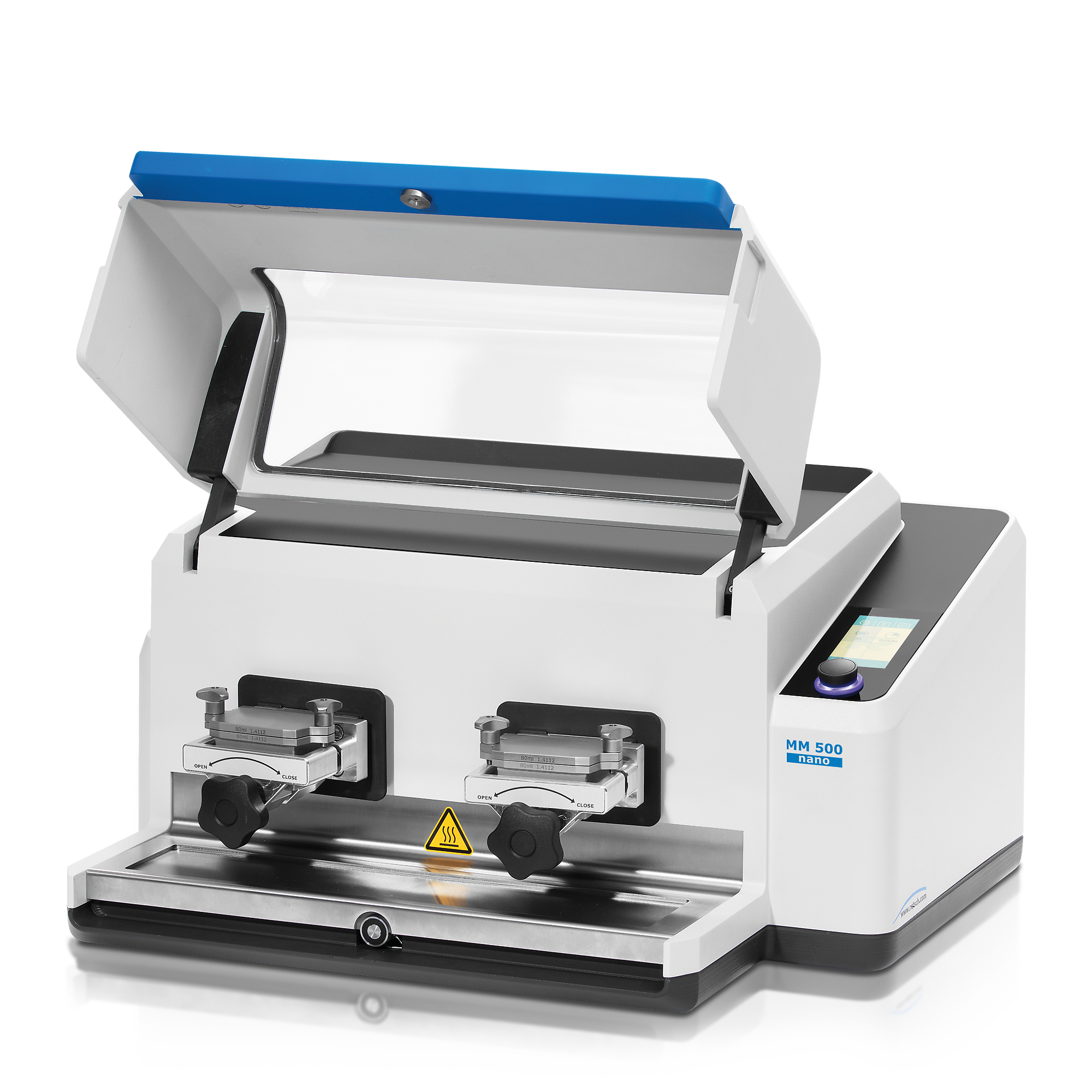

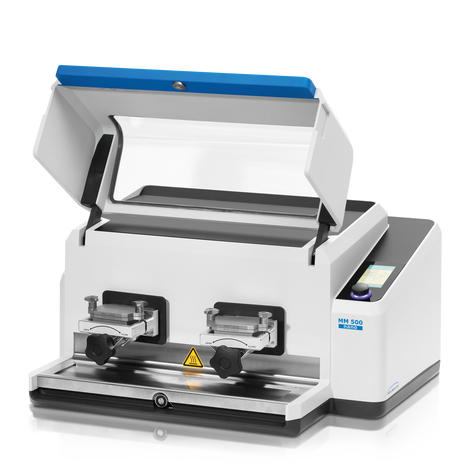

Mixer Mill MM 500 nano

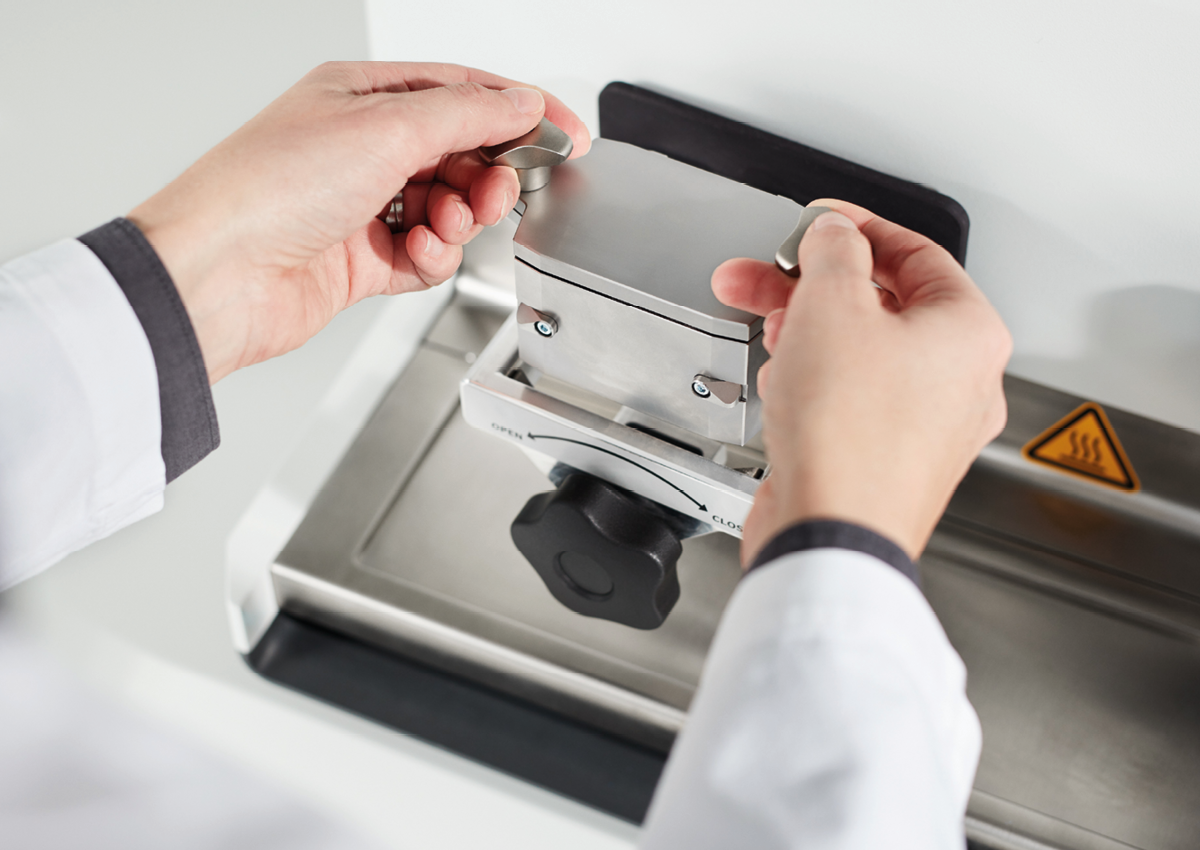

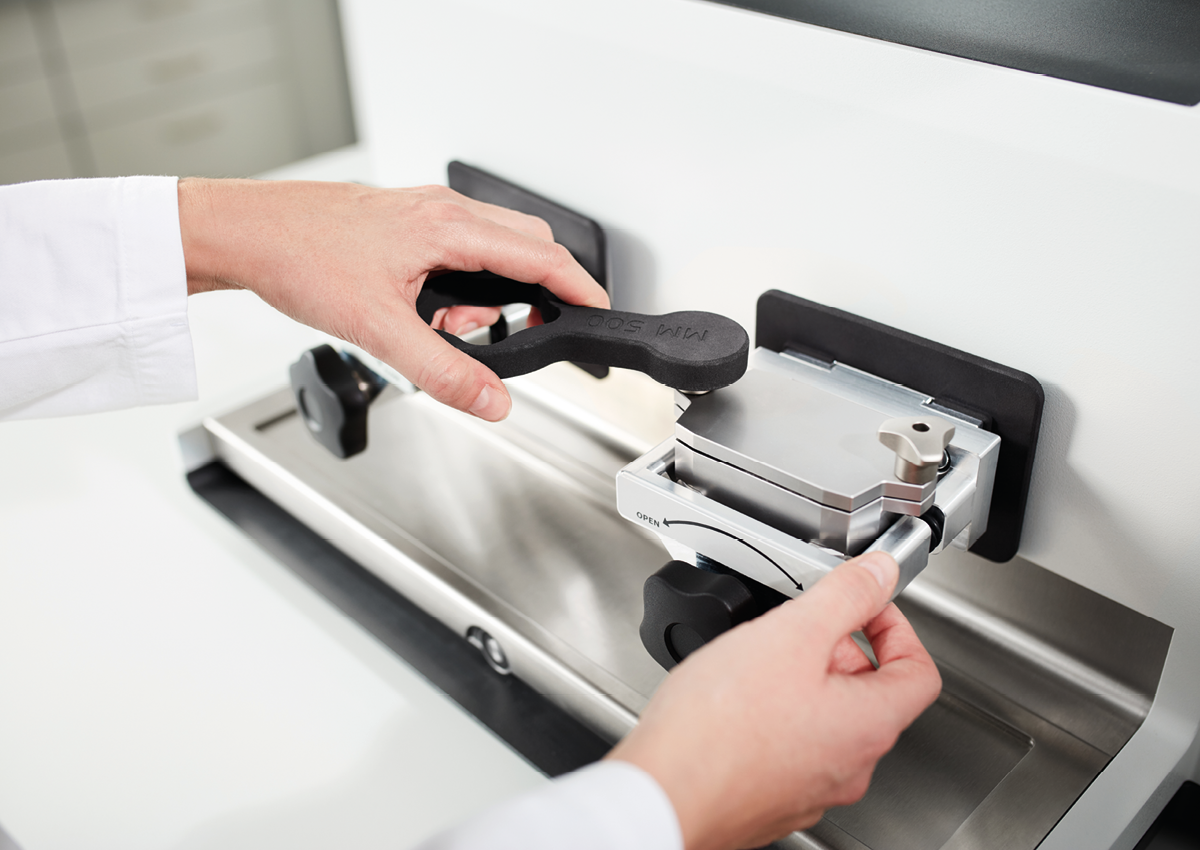

Mixer Mill MM 500 nano with quick release clamp
(please order grinding jars and balls separately)
20.765.0003
MM 500 nano
200–230 V, 50/60 Hz
20.765.0004
MM 500 nano
100–120 V, 50/60 Hz

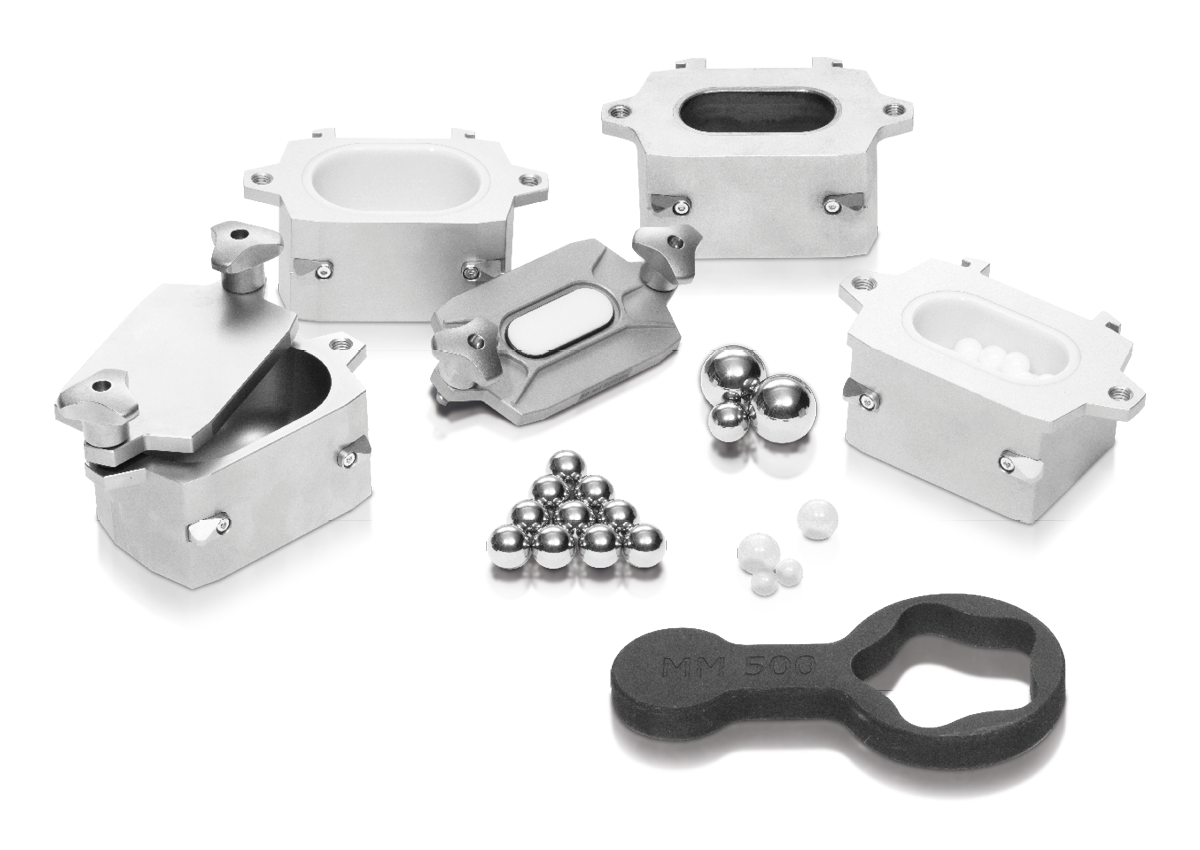

Screw-Lock grinding jars MM 500 control/nano
MM 500のスクリューロック粉砕ジャーは、最大5 barの耐圧性があり、乾式、湿式、および低温粉砕に適しています。高い密閉性により、例えば、ジャーの空気が通気蓋を通して不活性ガスと交換された後、不活性雰囲気を安全に密閉します。ジャーの特殊な形状により、ジャーにサンプル材料を非常に簡単に充填できます。
サンプル量に適した粉砕ジャーのサイズを常に選択してください（ジャーの約30％がサンプル材料で満たされています）。粉砕ジャーは、1.5 ml〜50 mlのサイズで提供されています（すべての材料ですべてのサイズが利用できるわけではありません）。
ダウンロードセクションのドキュメント「Grinding Jar Ball Charge」には、使用可能な容量、最大フィードサイズ、および乾式および湿式ミリングとセル破壊のための粉砕ボールの瓶の正しい充填に関する詳細が記載されています。
効率的で汚染のない粉砕プロセスのために、粉砕ジャーには4種類の材料があります。
エネルギー入力は、材料の密度とともに増加します。柔らかいサンプルを粉砕するには、低から中程度の密度の材料を使用する必要がありますが、硬いサンプルには高密度の材料を使用する方が適切です。
利用可能な材料：
- 硬化鋼（密度7.8 g / cm3;硬度≤235 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- ステンレス鋼（密度7.7 g / cm3;硬度≤245 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- タングステンカーバイド（密度14.8 g / cm3;硬度93.6 HRA;高い耐摩耗性）
非常に硬くて脆いサンプル材料の粉砕に使用されます。タングステンカーバイドを使用することにより、サンプルの鉄による汚染が防止されます。
- 酸化ジルコニウム（密度6.05 g / cm3;硬度1250 HV、高耐摩耗性）中硬度から硬質および繊維状サンプルの粉砕に適したセラミック材料。通常、重金属を含まない粉砕プロセスまたは超微粒子サイズを目的とする用途に使用されます。
Hardened steel
01.462.0463
50 ml
01.462.0468
80 ml
01.462.0470
125 ml
Stainless steel
01.462.0447
50 ml
01.462.0467
80 ml
01.462.0420
125 ml
Tungsten carbide
01.462.0466
50 ml
01.462.0479
80 ml
Zirconium oxide
01.462.0464
50 ml
01.462.0417
80 ml
01.462.0471
125 ml
Multi cavity ginding jars MM 500 control/nano
01.462.0537
4 x 10 ml, 1.4112 stainless steel, incl. 3 pouring aids
22.462.0014
Pouring aid for 10 ml Multi cavity jar
01.462.0536
2 x 25 ml, 1.4112 stainless steel, incl. 1 pouring aid
22.462.0015
Pouring aid for 25 ml Multi cavity jar
Accessories for grinding in 1.5 or 2 ml vials
22.008.0012
Adapter made of aluminum for 18 x 2.0 ml / 1.5 ml Safe-lock reaction vials or
9 x 2.0 ml reaction vials made of stainless steel 316L
22.749.0001
Safe-lock reaction vials 2.0 ml, 1000 pcs.
22.749.0002
Safe-lock reaction vials 1.5 ml, 1000 pcs.
22.749.0008
Reaction vials made of stainless steel 316L, 2.0 ml, 10 pcs.
Accessories for grinding under inert atmosphere

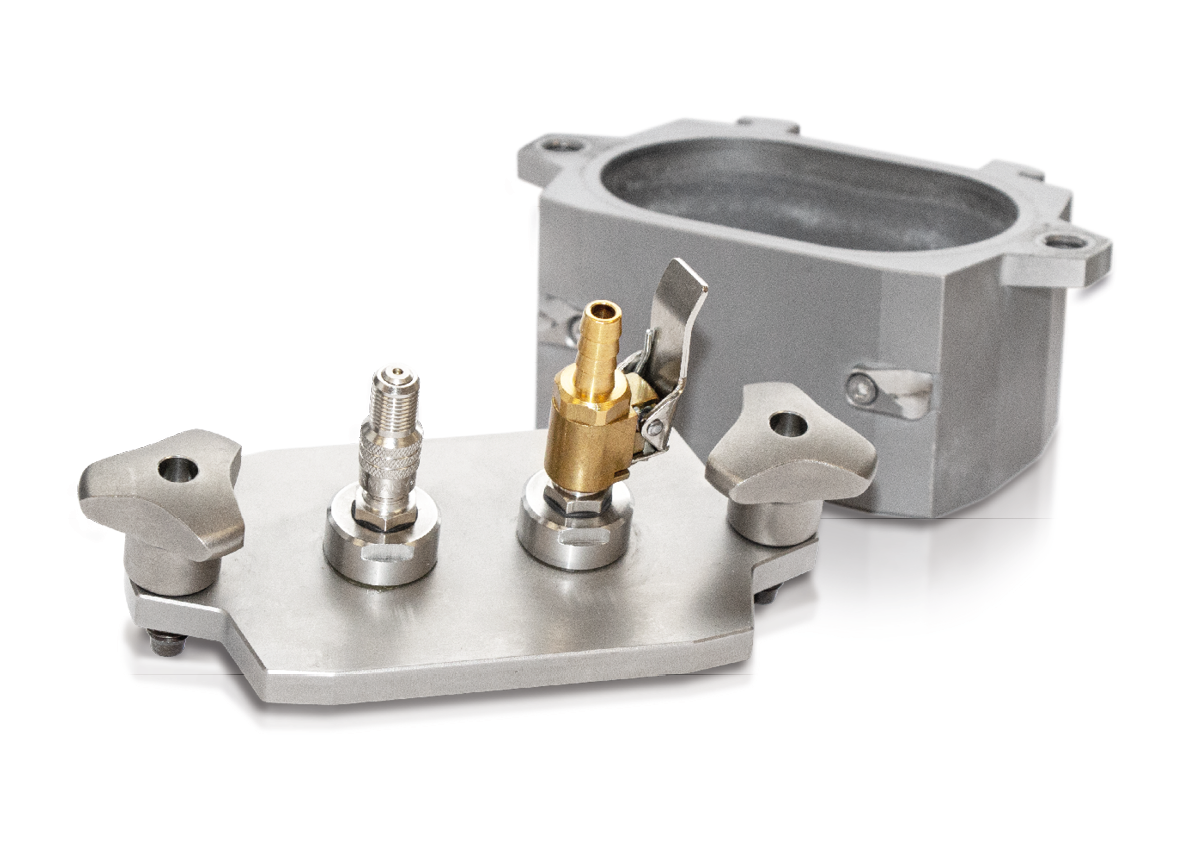

Aeration lid for screw-lock grinding jars
incl. o-rings and sintered filter (please order lid insert and grinding jar separately)
22.107.0638
Aeration lid for screw-lock grinding jars 50ml
22.107.0639
Aeration lid for screw-lock grinding jars 80ml
22.107.0640
Aeration lid for screw-lock grinding jars 125ml
Lid insert for screw-lock grinding jars
03.474.0258
Aeration lid insert for screw-lock grinding jars 50ml, stainless steel
03.107.0570
Aeration lid insert for screw-lock grinding jars 50ml, zirconium oxide
03.474.0131
Aeration lid insert for screw-lock grinding jars 50ml, tungsten carbide
03.474.0259
Aeration lid insert for screw-lock grinding jars 80ml, stainless steel
03.474.0166
Aeration lid insert for screw-lock grinding jars 80ml, zirconium oxide
03.474.0167
Aeration lid insert for screw-lock grinding jars 80ml, tungsten carbide
03.474.0260
Aeration lid insert for screw-lock grinding jars 125ml, stainless steel
03.107.0565
Aeration lid insert for screw-lock grinding jars 125ml, zirconium oxide
Accessories for aeration lids for screw-lock grinding jars
05.114.0057
O-ring for screw-lock grinding jars 50 ml, 1 piece
05.114.0158
O-ring for screw-lock grinding jars 80 ml, 1 piece
05.114.0122
O-ring for screw-lock grinding jars 125 ml, 1 piece
22.186.0007
Sintered filter with O-ring, set of 10 pieces
22.864.0001
Valve set M8x1 for GrindControl and aeration lids
Accessories for grinding jars MM 500 control/nano
22.486.0006
Grinding jar stabilization pad
02.486.0050
Jar wrench for grinding jars
05.114.0057
O-ring for grinding jars 50 ml, 1 piece
05.114.0158
O-ring for grinding jars 80 ml, 1 piece
05.114.0122
O-ring for grinding jars 125 ml, 1 piece
Accessories for cold grinding MM 500 control/nano
22.354.0003
Cryo kit for cooling the grinding jars with liquid nitrogen (incl. insulated container 4-liter, 2 grinding jar holders, 1 pair of safety glasses)
Accessories MM 500 control/nano
05.114.0197
O-ring PTFE for grinding jars 50 ml, 1 piece, for cryogenic grinding
05.114.0196
O-ring PTFE for grinding jars 80 ml, 1 piece, for cryogenic grinding
05.114.0195
O-ring PTFE for grinding jars 125 ml, 1 piece, for cryogenic grinding
05.114.0207
O-ring for multi cavity jars, 4 x 10 ml, 1 piece
05.114.0208
O-ring for multi cavity jars, 2 x 25 ml, 1 piece
05.114.0212
O-ring for multi cavity jars, 4 x 10 ml, 1 piece, for cryogenic grinding
05.114.0213
O-ring for multi cavity jars, 2 x 25 ml, 1 piece, for cryogenic grinding
99.200.0034
IQ/OQ Documentation for MM 500 nano
Pressure and temperature measuring system GrindControl for Mixer Mills
incl. sensors and transmitter unit, case, opening aid and cleaning accessories for MM 500 control / nano / Emax
(please order lid insert and grinding jar separately)
22.782.0032
GrindControl for MM 500 control/nano/Emax grinding jar 125 ml
03.474.0242
GrindControl lid insert for MM 500 control/nano and Emax
grinding jar 125 ml, stainless steel
03.474.0245
GrindControl lid insert for MM 500 control/nano and Emax
grinding jar 125 ml, zirconium oxide
Accessories for MM 500 control/nano GrindControl
05.114.0122
O-ring for 125 ml grinding jars (MM 500 control/nano and Emax)
22.186.0007
Sintered filter with O-ring, set of 10 pieces
22.864.0001
Valve set M8x1 for GrindControl and aeration lids
Grinding balls
粉砕ボールと粉砕ジャーは、常に同じ材料から選択する必要があります。
粉砕ボールにはさまざまな直径があります。 経験則では、効率的なミリングのために、ボールはサンプル中の最大粒子の3倍以上でなければなりません。 摩耗や摩耗を防ぐために、同じ直径のボールのみを使用することが不可欠です。
粉砕ボールの数は、使用するジャーの容量によって異なります。 ダウンロードセクションのドキュメント「Grinding Jar Ball Charge」には、使用可能な容量、最大フィードサイズ、および乾式および湿式ミリングと細胞破壊のための粉砕ボールの瓶への正しい充填に関する詳細が記載されています。 材料の詳細については、「ダウンロード」セクションのドキュメント「機器およびアクセサリの材料分析」を参照してください。
利用可能な材料：
- 硬化鋼（密度7.8 g / cm3;硬度≤235 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- ステンレス鋼（密度7.7 g / cm3;硬度≤245 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- タングステンカーバイド（密度14.8 g / cm3;硬度93.6 HRA;高い耐摩耗性）
非常に硬くて脆いサンプル材料の粉砕に使用されます。 タングステンカーバイドを使用することにより、サンプルの鉄による汚染が防止されます。
- 酸化ジルコニウム（密度6.05 g / cm3;硬度1250 HV、高耐摩耗性）中硬度から硬質および繊維状サンプルの粉砕に適したセラミック材料。 通常、重金属を含まない粉砕プロセスまたは超微粒子サイズを目的とする用途に使用されます。
Hardened steel
05.368.0029
5 mm Ø
05.368.0030
7 mm Ø
05.368.0059
10 mm Ø
05.368.0032
12 mm Ø
05.368.0108
15 mm Ø
05.368.0033
20 mm Ø
Stainless steel
22.455.0010
2 mm Ø, 500 g (approx. 110 ml)
22.455.0011
3 mm Ø, 500 g (approx. 120 ml)
22.455.0002
3 mm Ø, 200 pieces (approx. 6 ml)
22.455.0003
5 mm Ø, 200 pieces (approx. 25 ml)
05.368.0034
5 mm Ø
05.368.0035
7 mm Ø
05.368.0063
10 mm Ø
05.368.0037
12 mm Ø
05.368.0109
15 mm Ø
05.368.0062
20 mm Ø
05.368.0105
25 mm Ø
Tungsten carbide
05.368.0038
5 mm Ø
05.368.0039
7 mm Ø
05.368.0071
10 mm Ø
05.368.0041
12 mm Ø
05.368.0110
15 mm Ø
05.368.0070
20 mm Ø
Zirconium oxide
32.368.0005
0.1 mm Ø, 0.5 kg (approx. 135 ml)
32.368.0003
0.5 mm Ø, 0.5 kg (approx. 135 ml)
32.368.0004
1 mm Ø, 0.5 kg (approx. 135 ml)
05.368.0089
2 mm Ø, 0.5 kg (approx. 135 ml)
05.368.0090
3 mm Ø, 0.5 kg (approx. 140 ml)
22.455.0007
3 mm Ø, 200 pieces (approx. 6 ml)
22.455.0009
5 mm Ø, 200 pieces (approx. 25 ml)
05.368.0094
10 mm Ø
05.368.0096
12 mm Ø
05.368.0113
15 mm Ø
