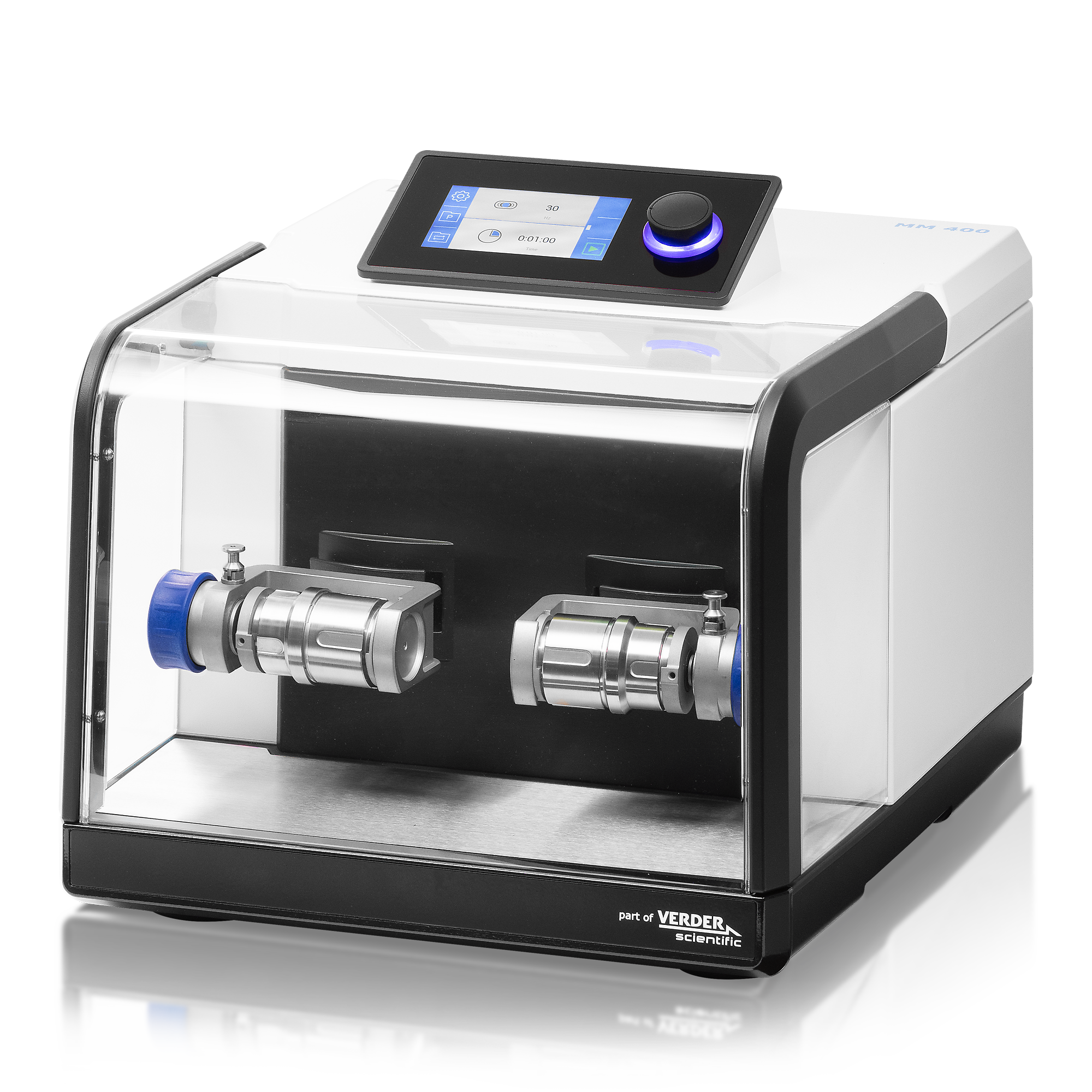

Mixer Mill MM 400
Mixer Mill MM 400 with quick release clamp
(please order grinding jars and balls separately)
20.715.0001
MM 400
100–240 V, 50/60 Hz

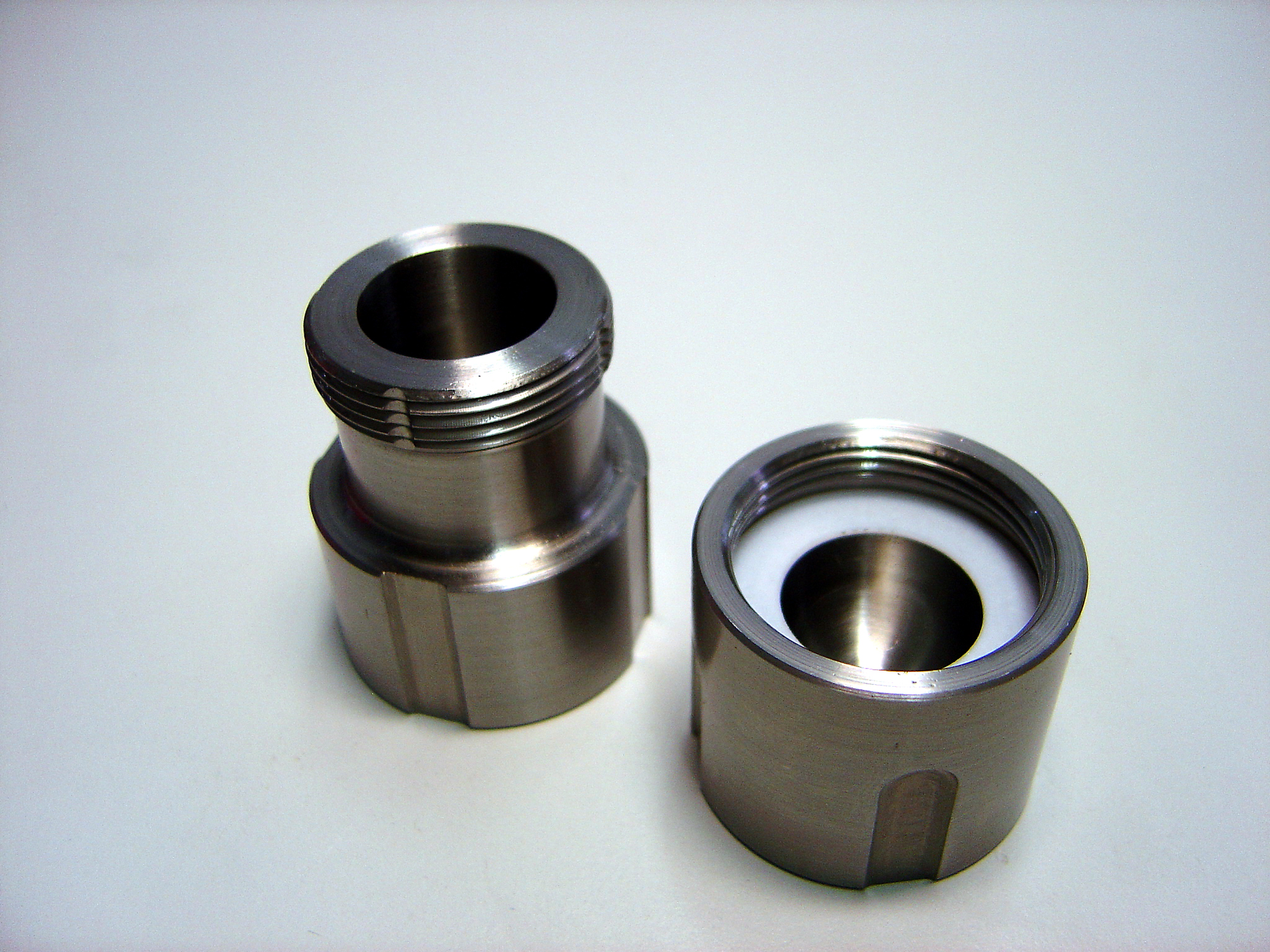

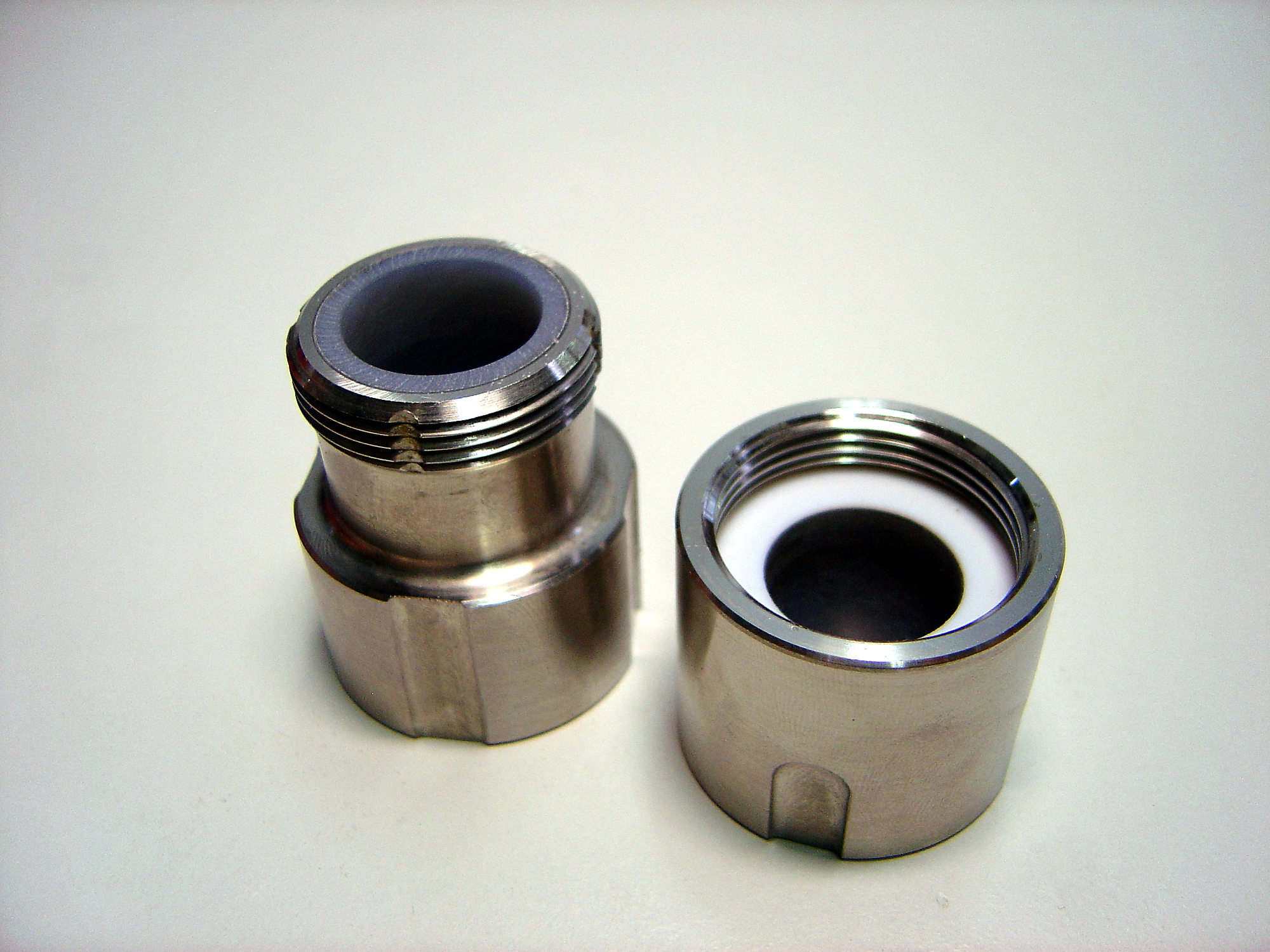

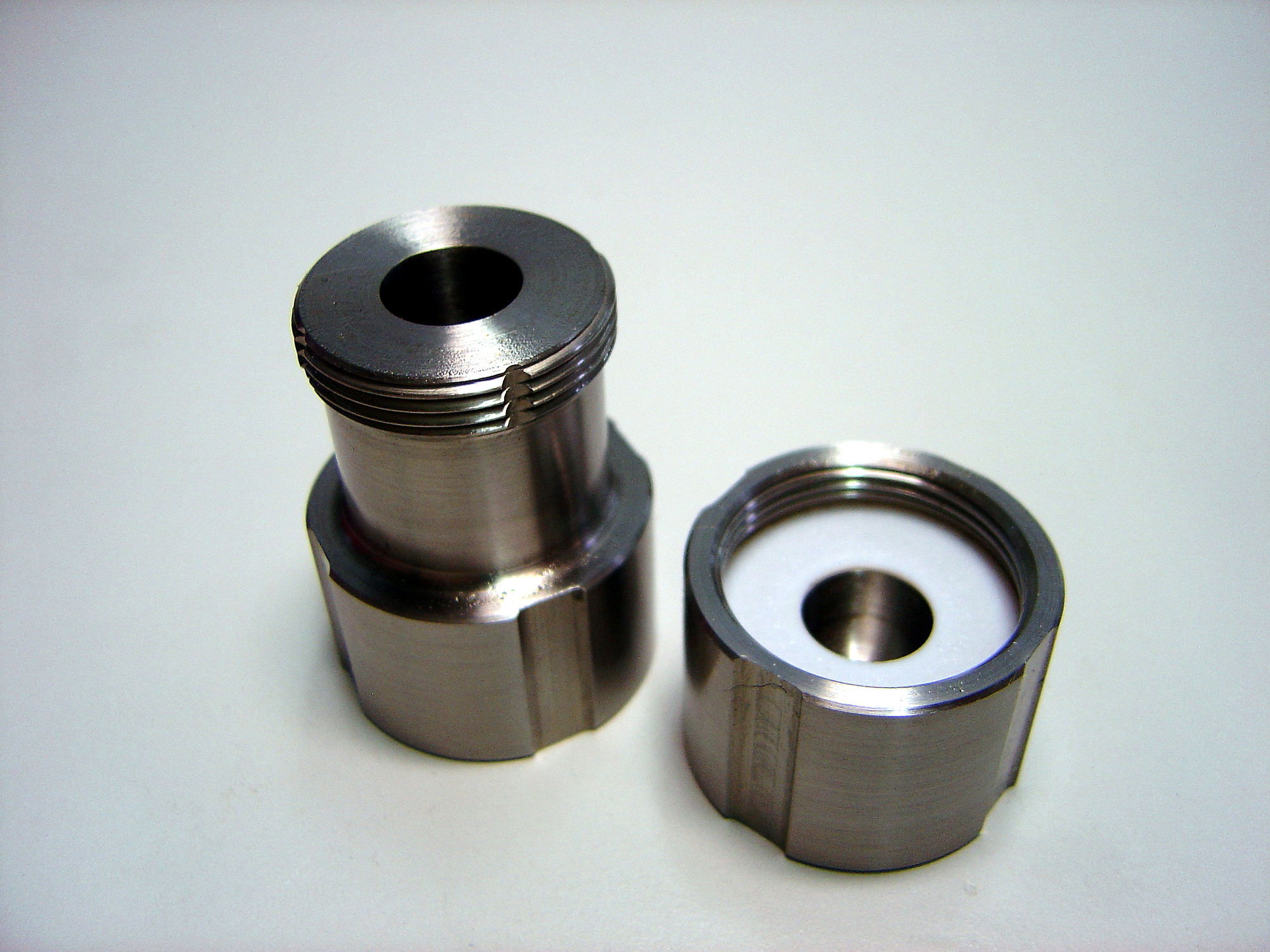

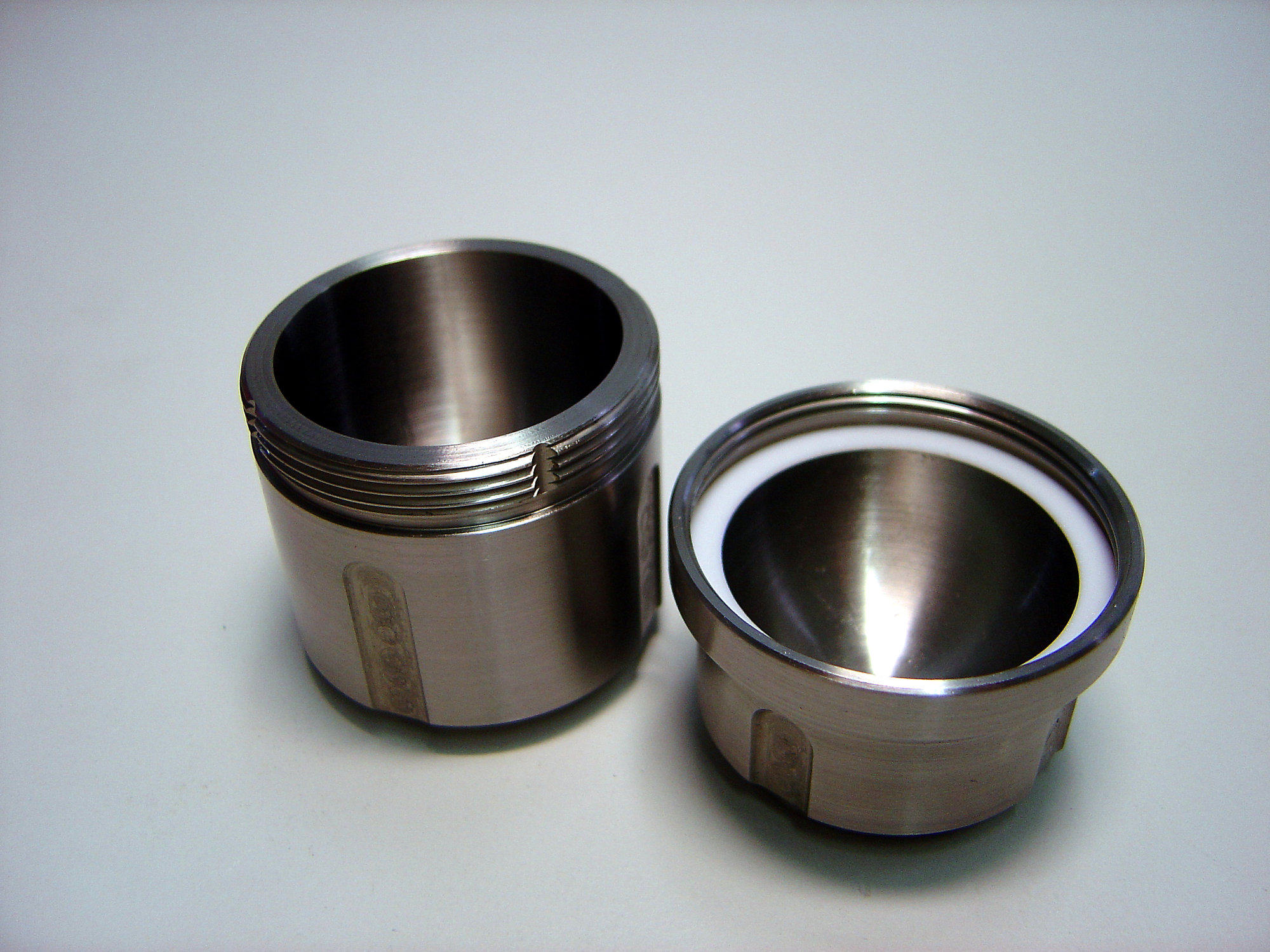

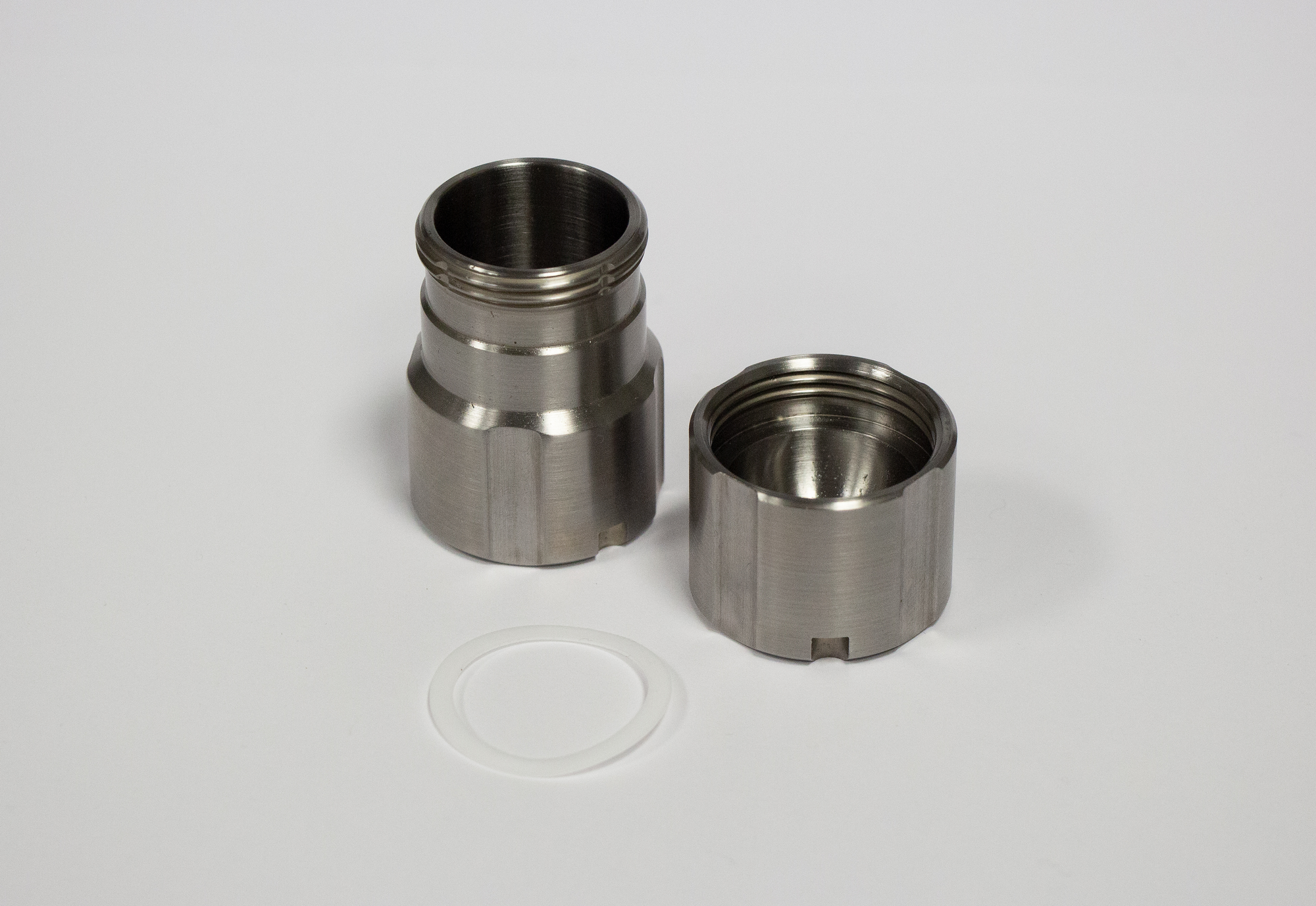

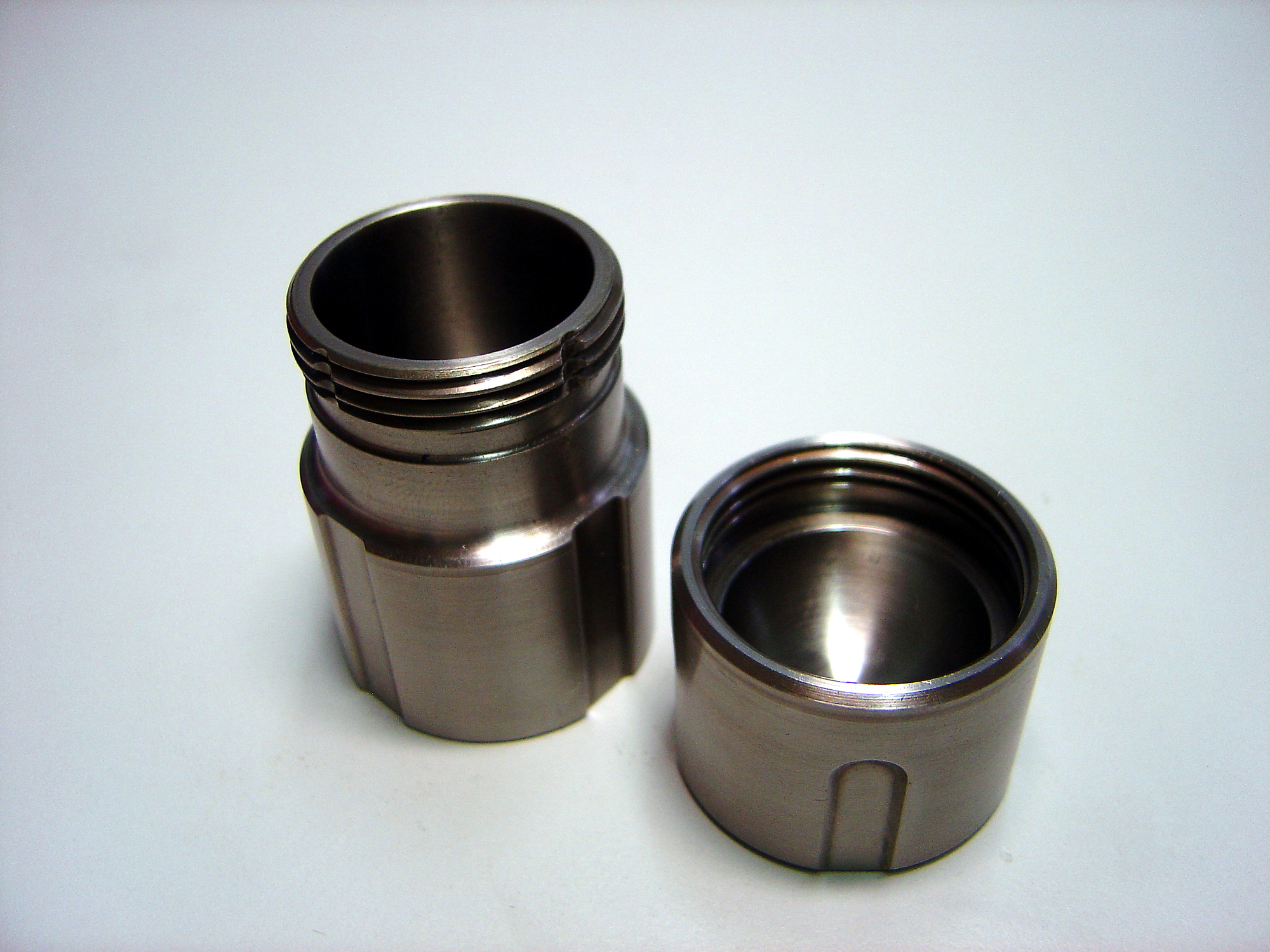

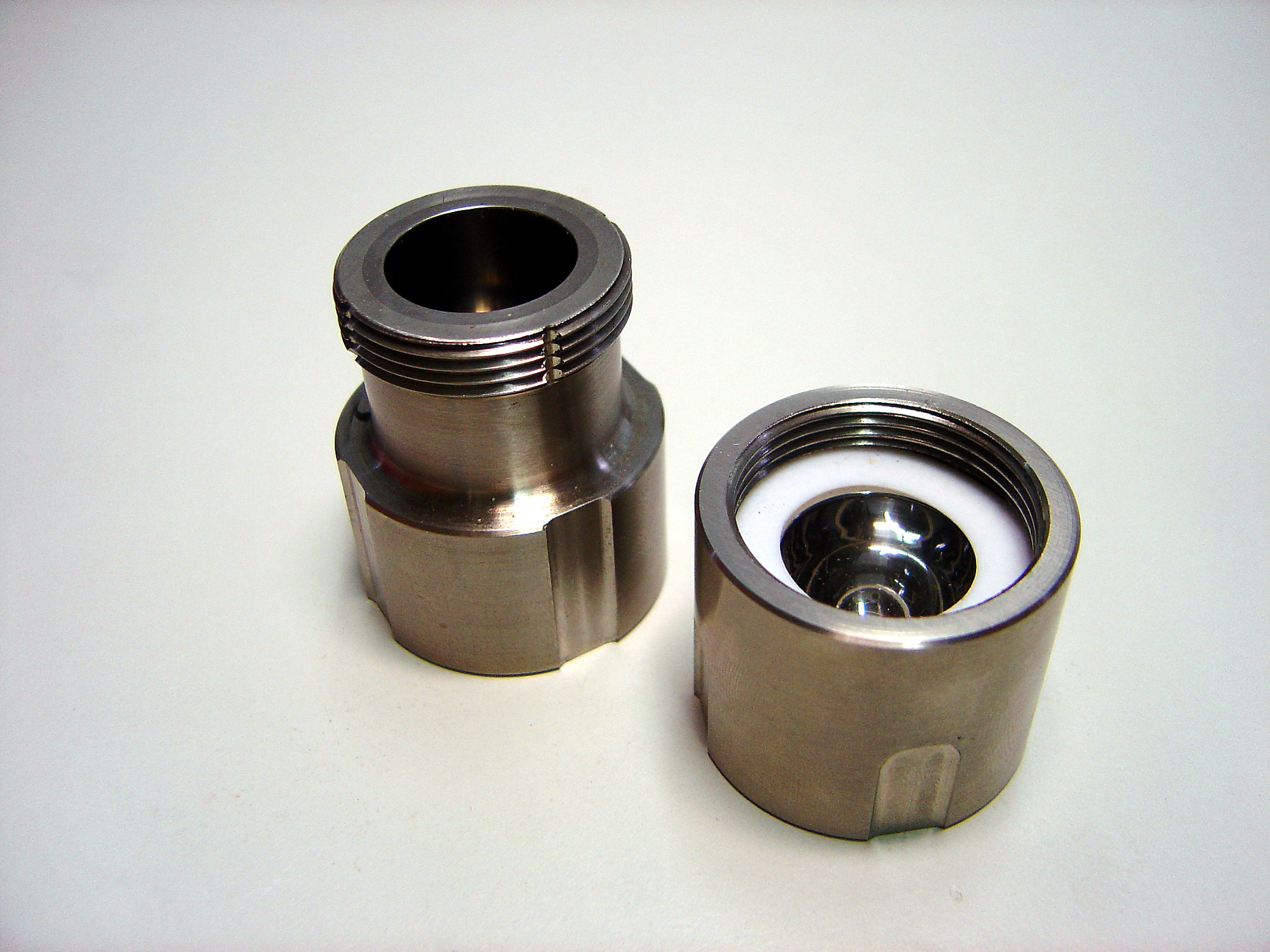

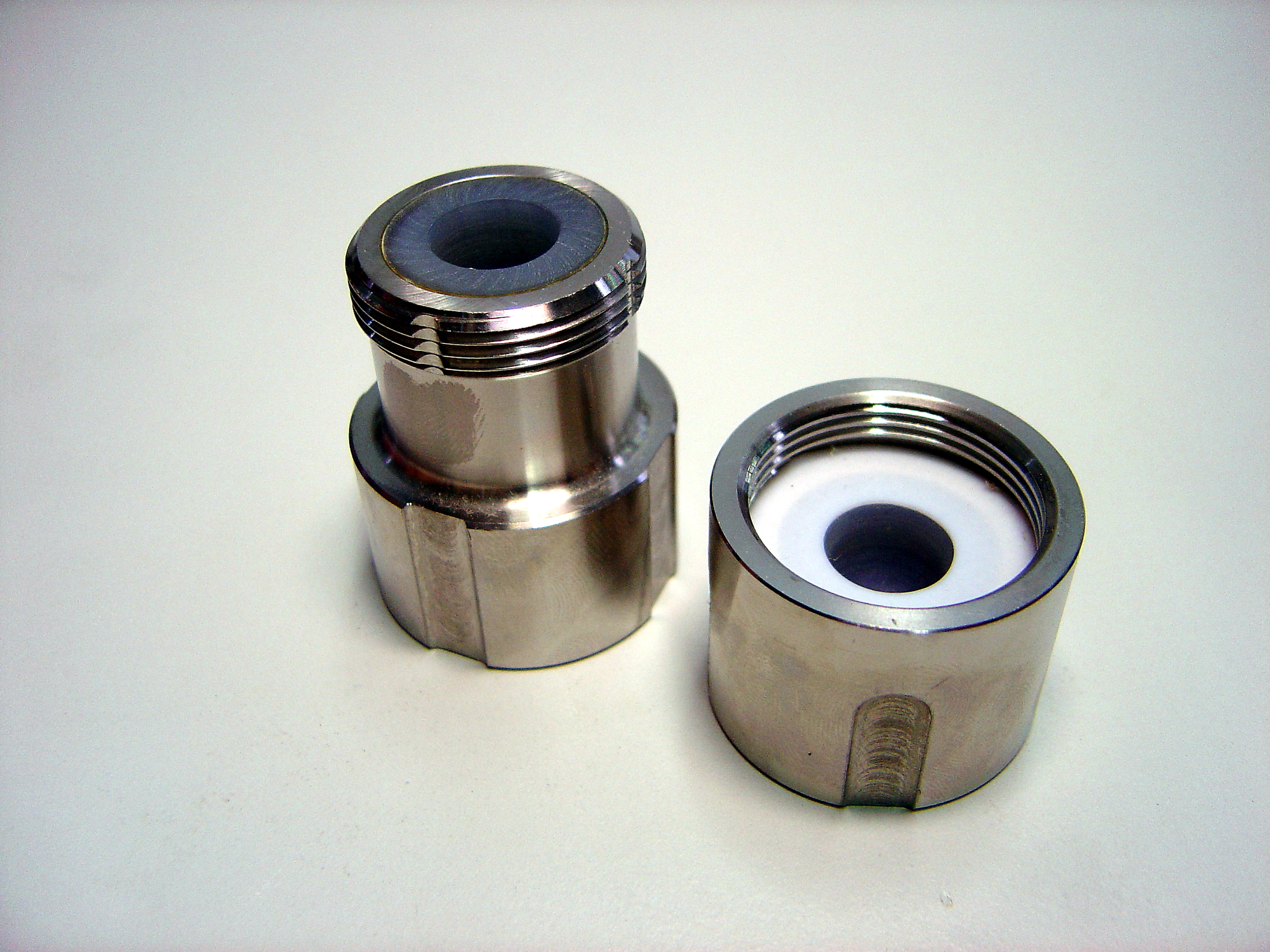

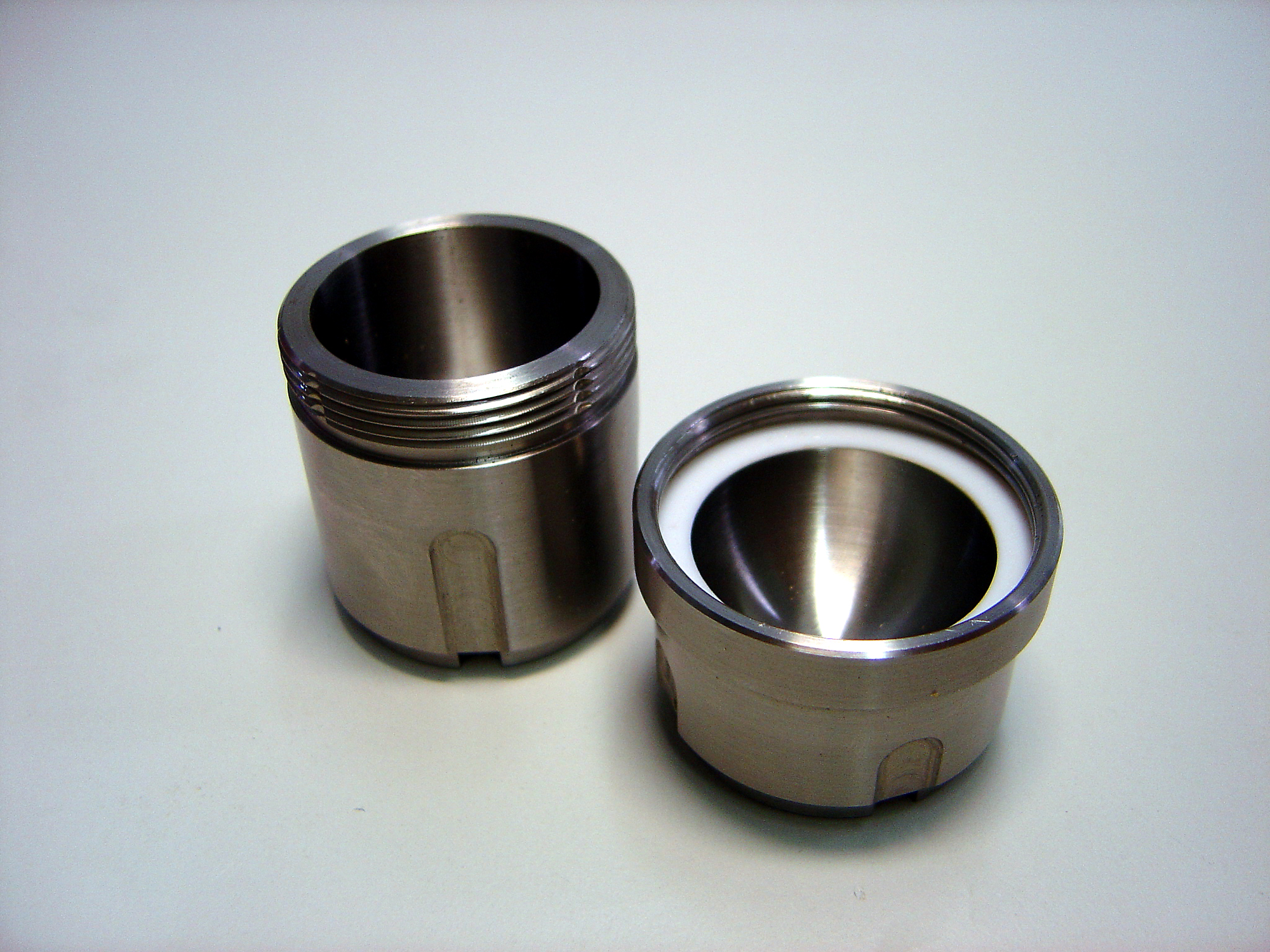

Grinding jars MM 400, screw top design
ネジ式粉砕ジャーは防塵および気密であるため、乾式粉砕、湿式粉砕、および極低温粉砕に適しています。さらに、それらは、たとえばジャーがグローブボックス内に満たされた後、不活性雰囲気を安全に密閉します。
サンプル量に適した粉砕ジャーのサイズを常に選択してください（ジャーの約30％がサンプル材料で満たす必要があります）。粉砕ジャーは、1.5 ml〜50 mlのサイズで提供されています（すべての材料ですべてのサイズが利用できるわけではありません）。
ダウンロードセクションのドキュメント「Grinding Jar Ball Charge」には、使用可能な容量、最大フィードサイズ、および乾式および湿式ミリングとセル破壊のための粉砕ボールの瓶の正しい充填に関する詳細が記載されています。
効率的で汚染のない粉砕プロセスのために、粉砕ジャーには6種類の材料があります。
エネルギー入力は、材料の密度とともに増加します。柔らかいサンプルを粉砕するには、低から中程度の密度の材料を使用する必要がありますが、硬いサンプルには高密度の材料を使用する方が適切です。
利用可能な材料：
- 硬化鋼（密度7.8 g / cm3;硬度≤235 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- ステンレス鋼（密度7.7 g / cm3;硬度≤245 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- タングステンカーバイド（密度14.8 g / cm3;硬度93.6 HRA;高い耐摩耗性）
非常に硬くて脆いサンプル材料の粉砕に使用されます。タングステンカーバイドを使用することにより、サンプルの鉄による汚染が防止されます。
- メノウ（密度2.6 g / cm3;硬度6.5 – 7モース、低耐摩耗性）
ソフトからミディアムハードまたは繊維状のサンプルの粉砕に適した高純度の天然素材。その低密度メノウは、低エネルギー入力の穏やかな研削プロセスに適しています。
- 酸化ジルコニウム（密度6.05 g / cm3;硬度1250 HV、高耐摩耗性）
中硬質から硬質および繊維状のサンプルの粉砕に適したセラミック材料。通常、重金属を含まない粉砕プロセスまたは超微粒子サイズを目的とする用途に使用されます。
Hardened steel
01.462.0237
25 ml
Stainless steel
01.462.0230
1.5 ml
01.462.0231

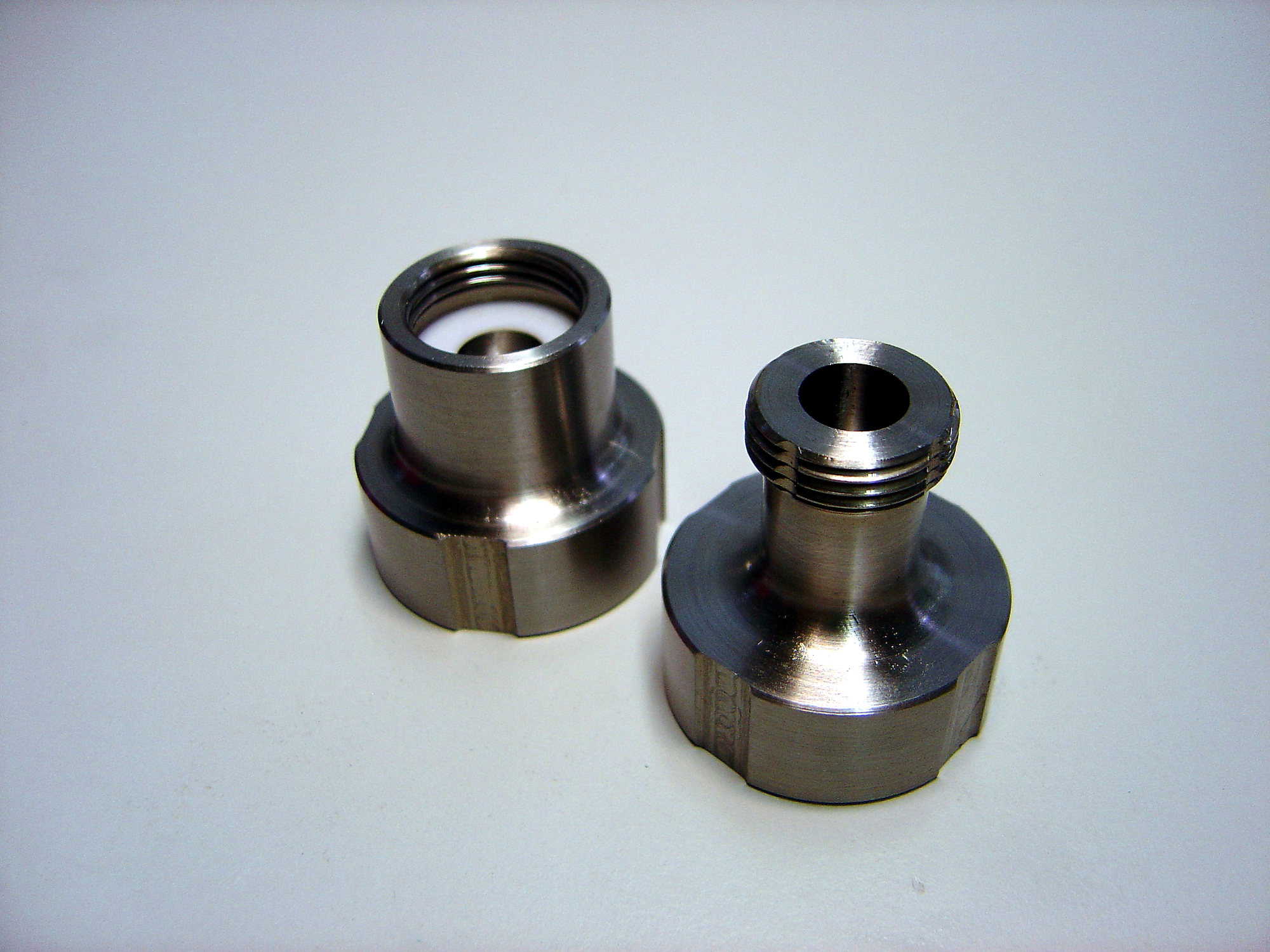

5 ml
01.462.0290
5 ml (for use with adapter 02.706.0351)
01.462.0236
10 ml
01.462.0213
25 ml
01.462.0214
35 ml
01.462.0216
50 ml

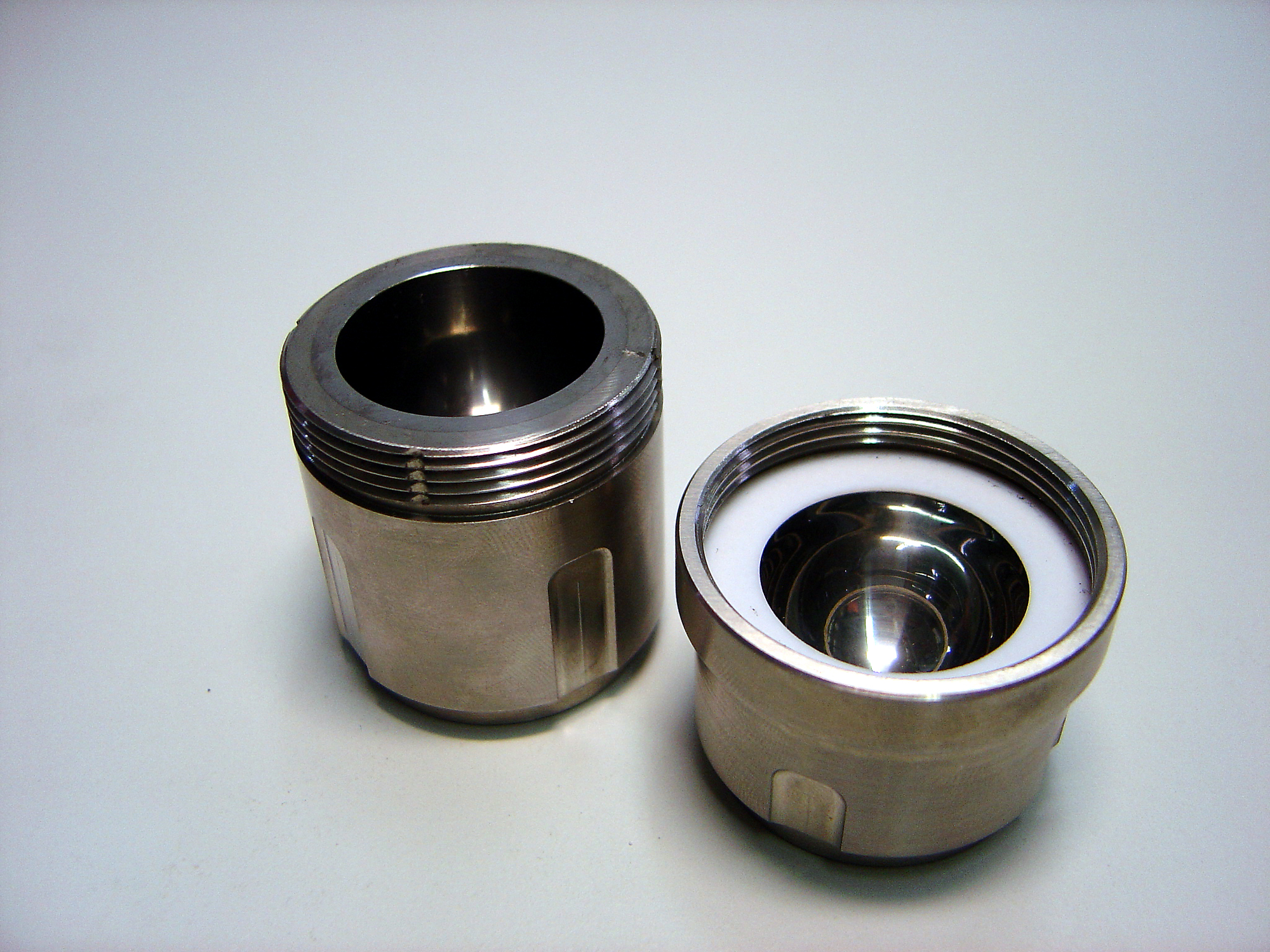

Tungsten carbide
01.462.0235
10 ml
01.462.0217
25 ml
Agate
01.462.0232
5 ml
01.462.0233
10 ml

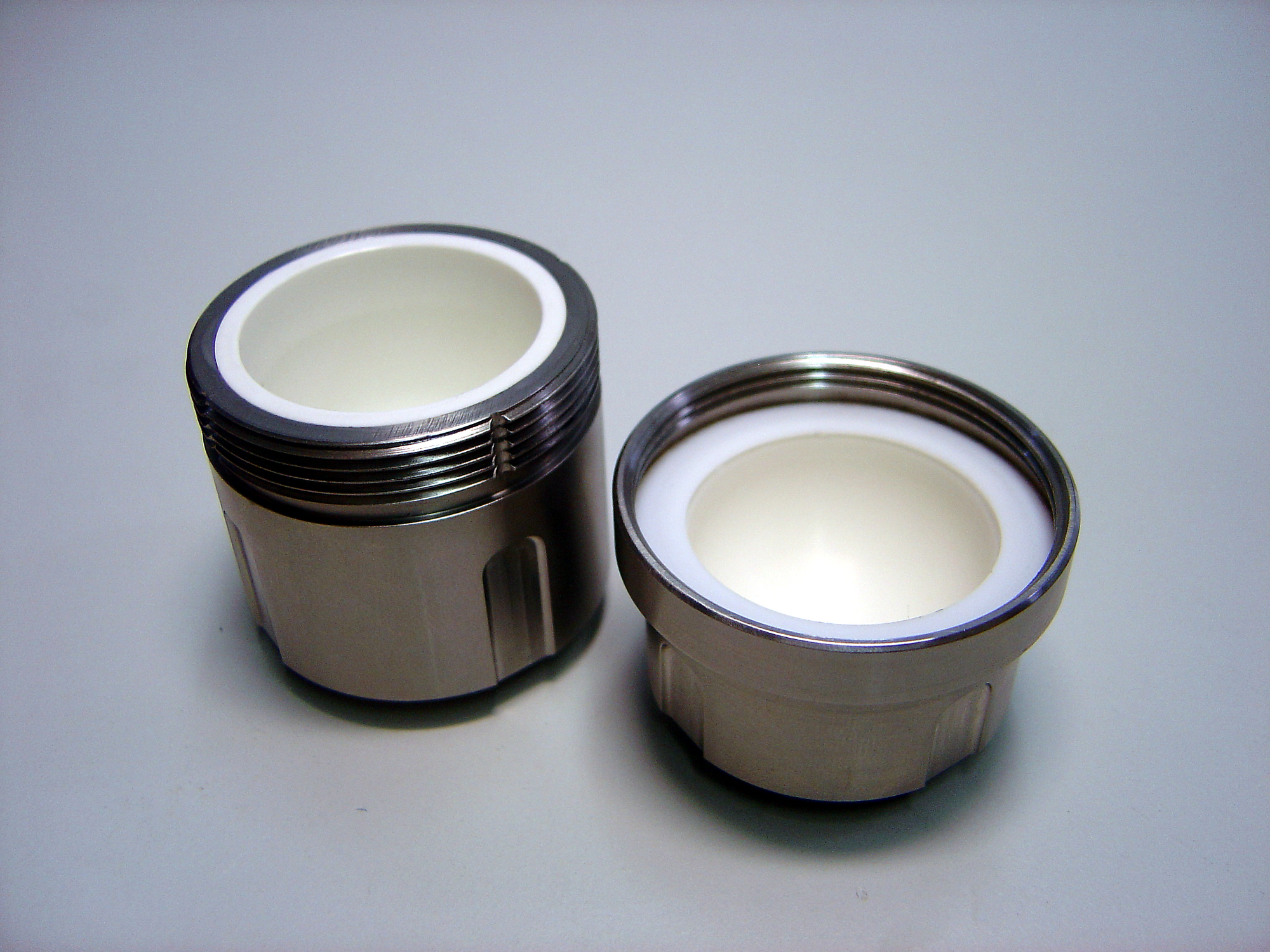

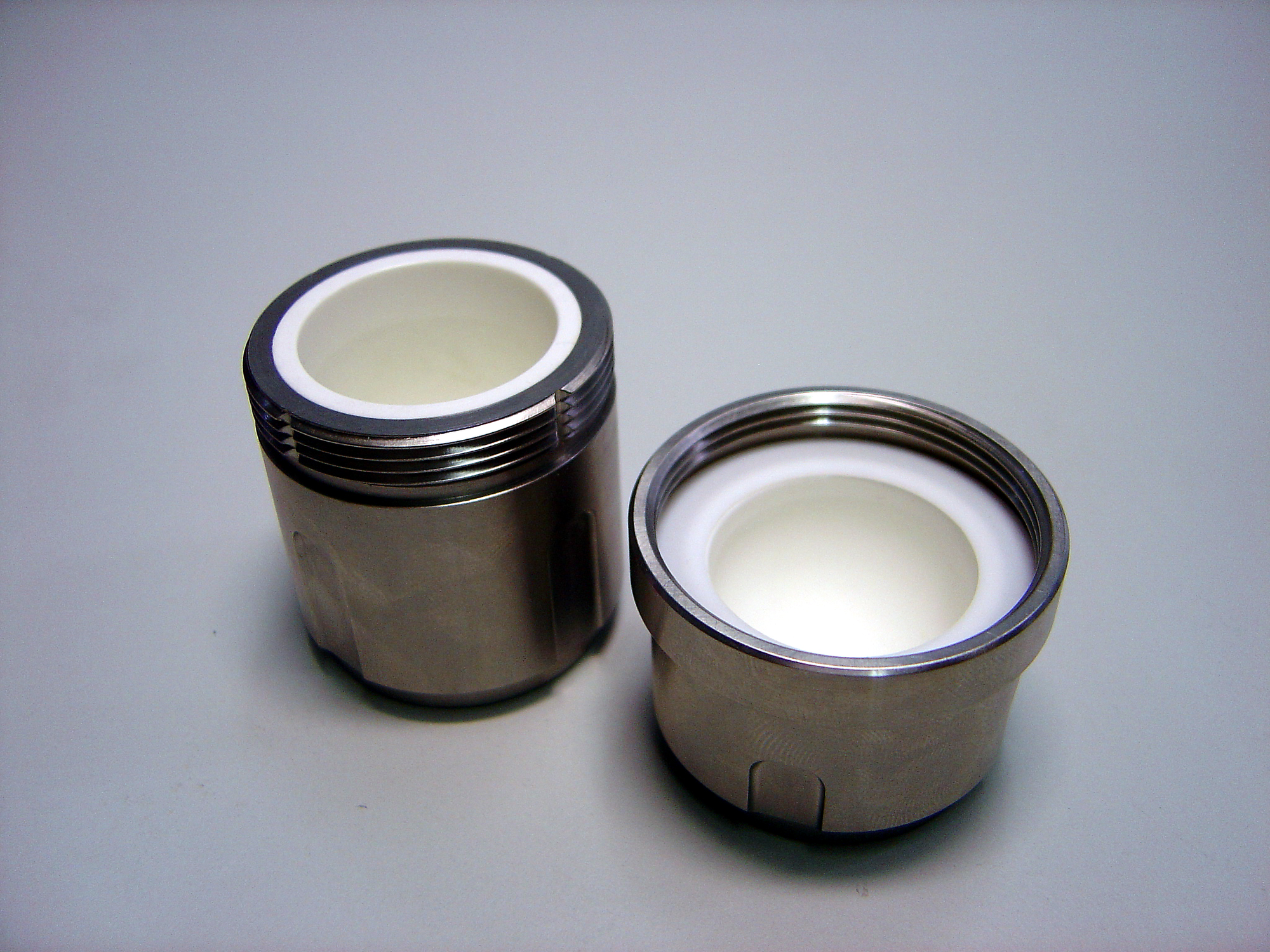

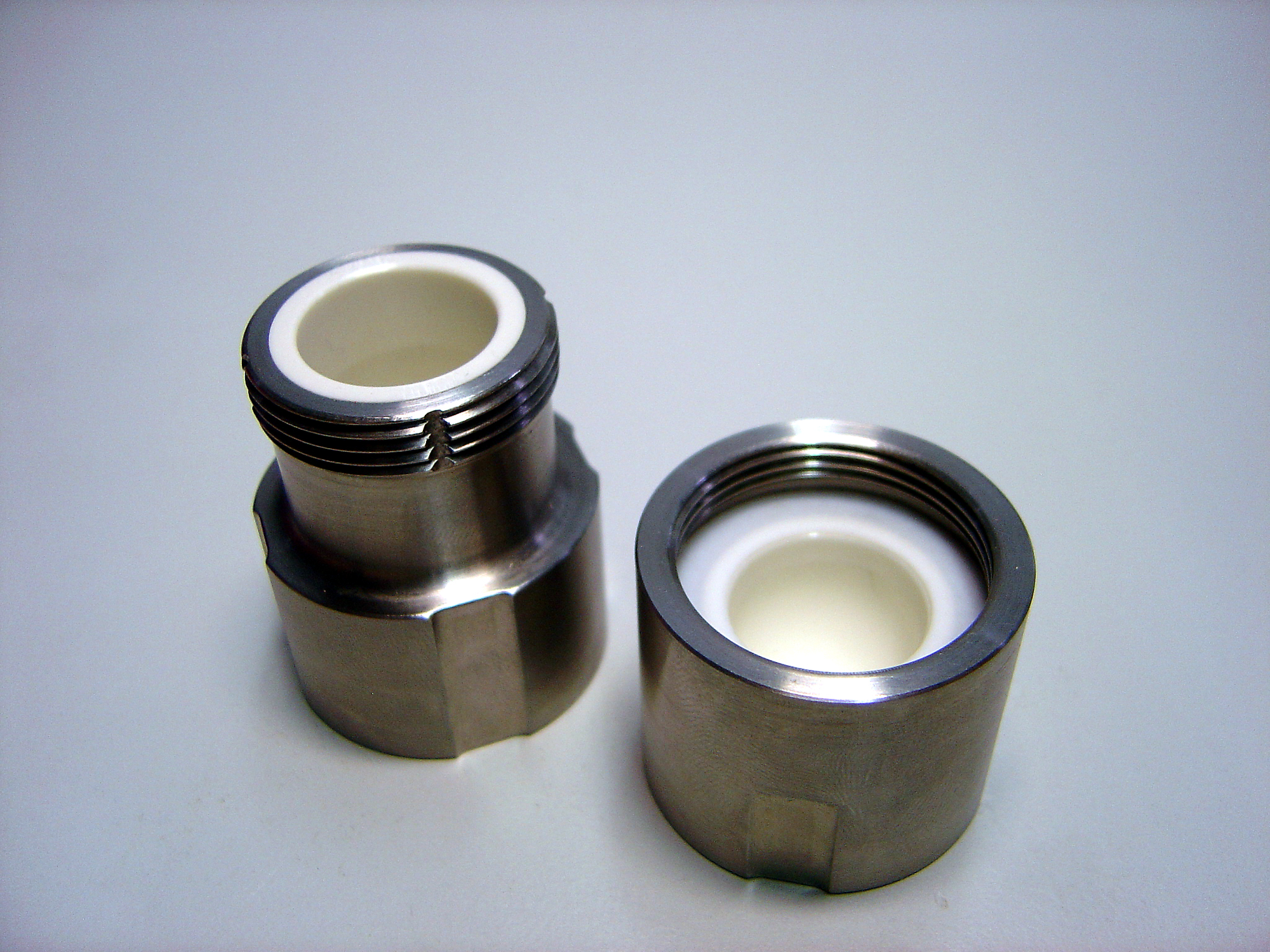

Zirconium oxide
01.462.0234
10 ml
01.462.0201
25 ml
01.462.0215
35 ml

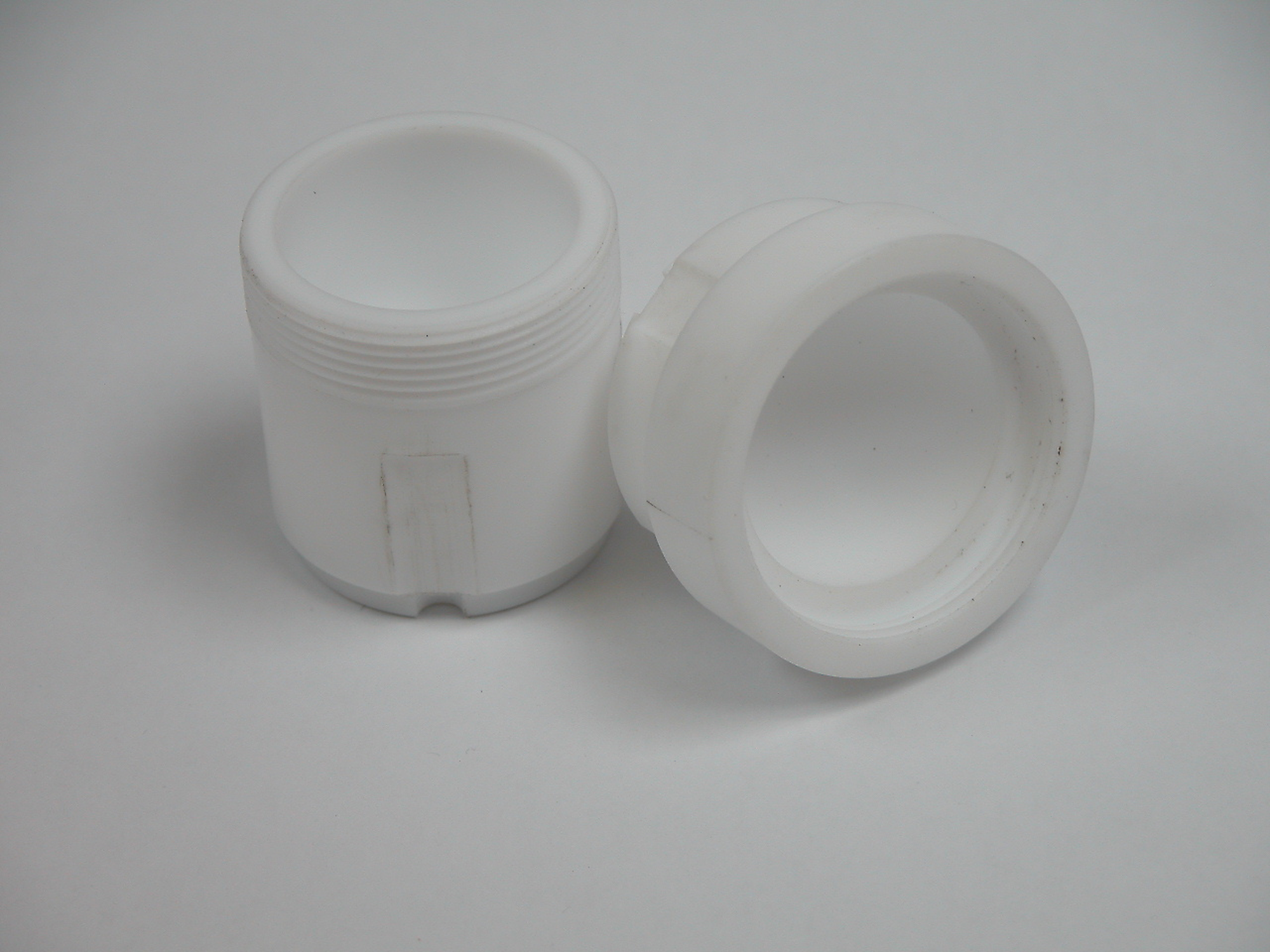

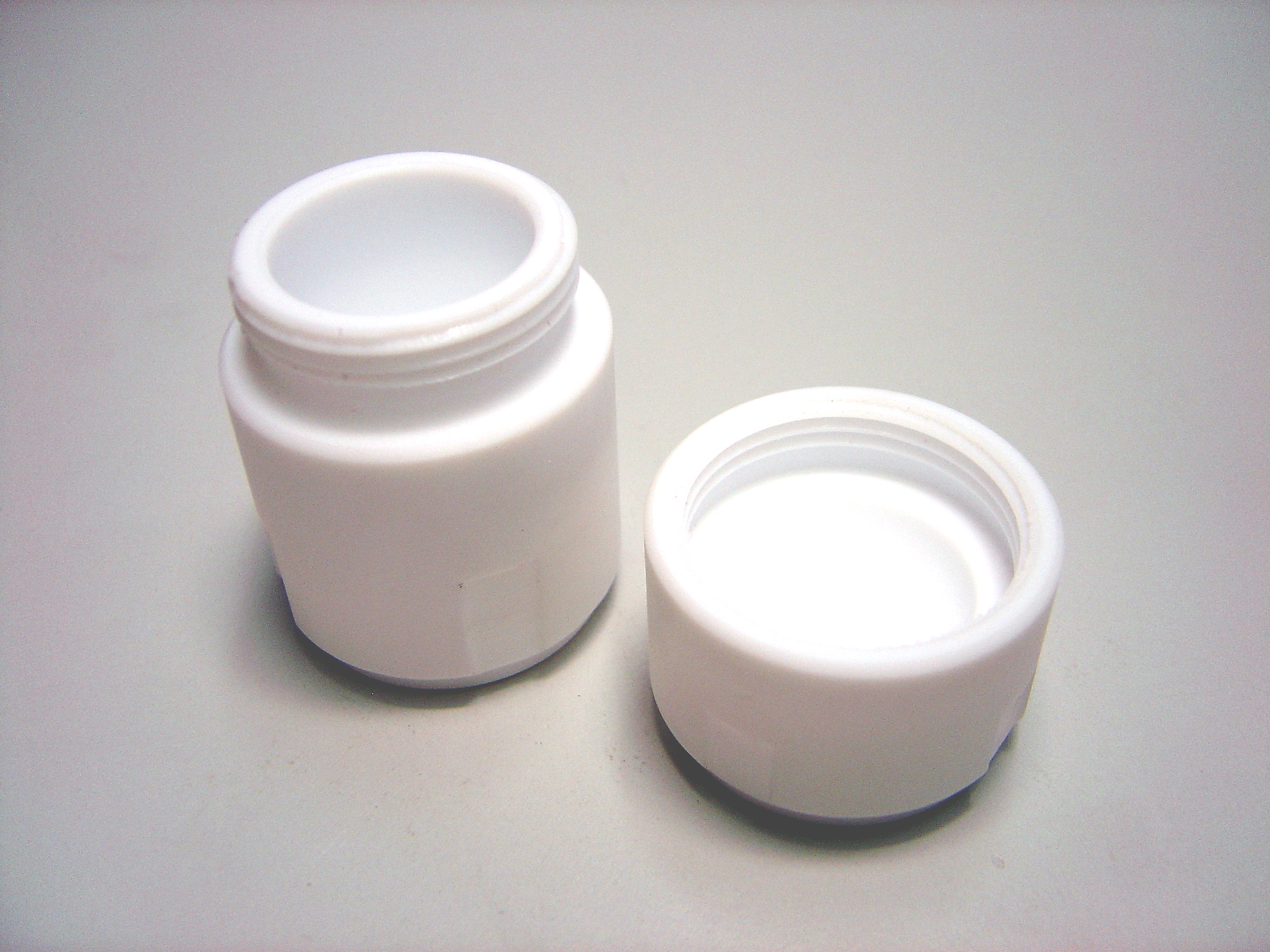

PTFE
01.462.0238
25 ml
01.462.0244
35 ml
22.041.0004
Mixing beakers of polystyrene, 56 ml, 100 pcs.

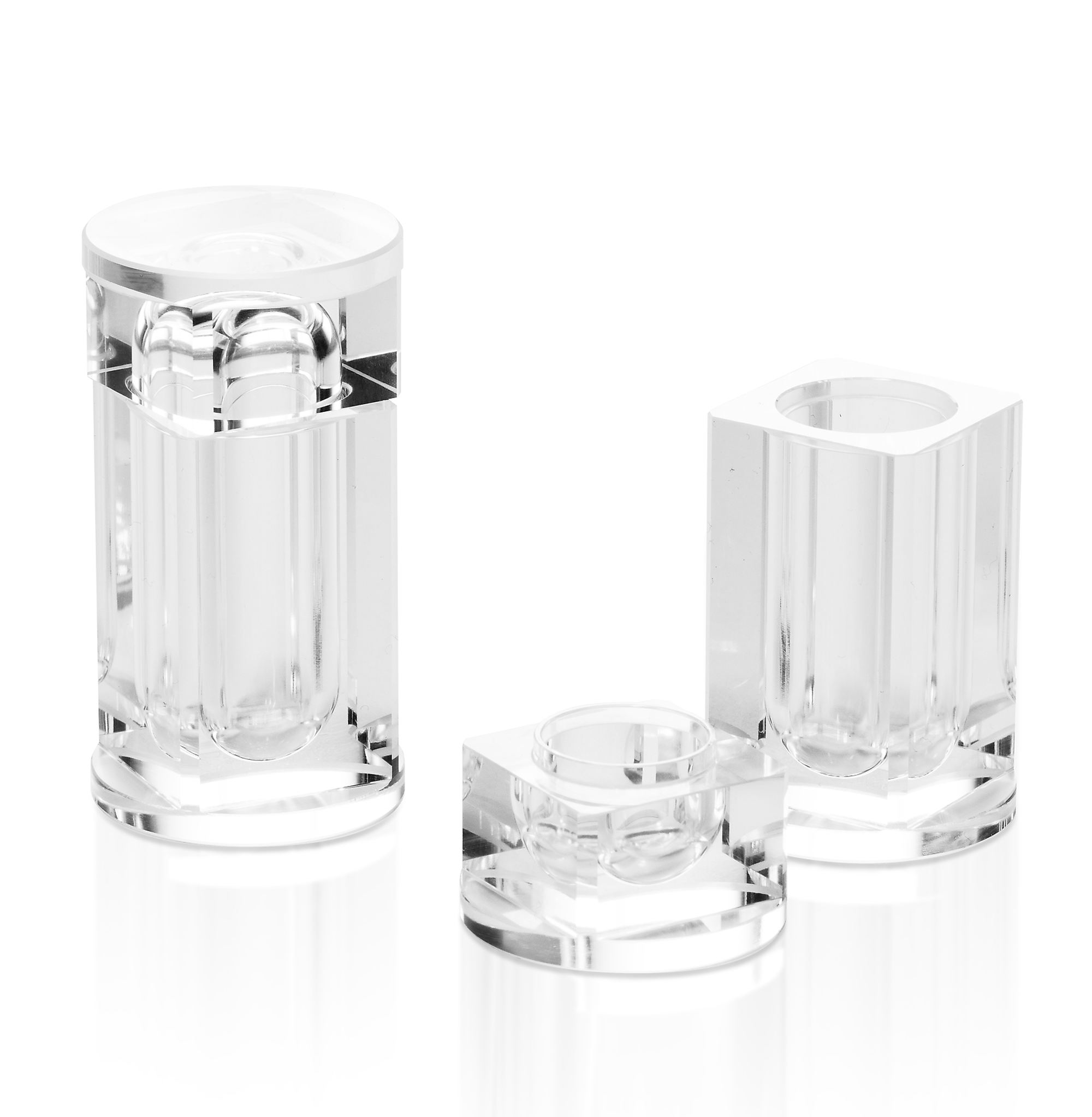

PMMA, transparent jars for mechanosyntheses
01.462.0539
10 ml, 10 pieces
02.462.0539
10 ml, 2 pieces
Accessories for aeration and increased pressure
01.462.0548
Jar set incl. aeration jar 28 ml stainless steel, filter 10 µm, sealings and fittings 2 x 1/8“ for hose diameter 3 mm and 0.65 mm wall thickness (2x3 m hose included)
22.050.0005
Conversion kit including 2 connectors for the hoses on grinding arm, bottom plate for leading hoses out of the housing, counterweight
Accessories for grinding jars MM 400
22.486.0005

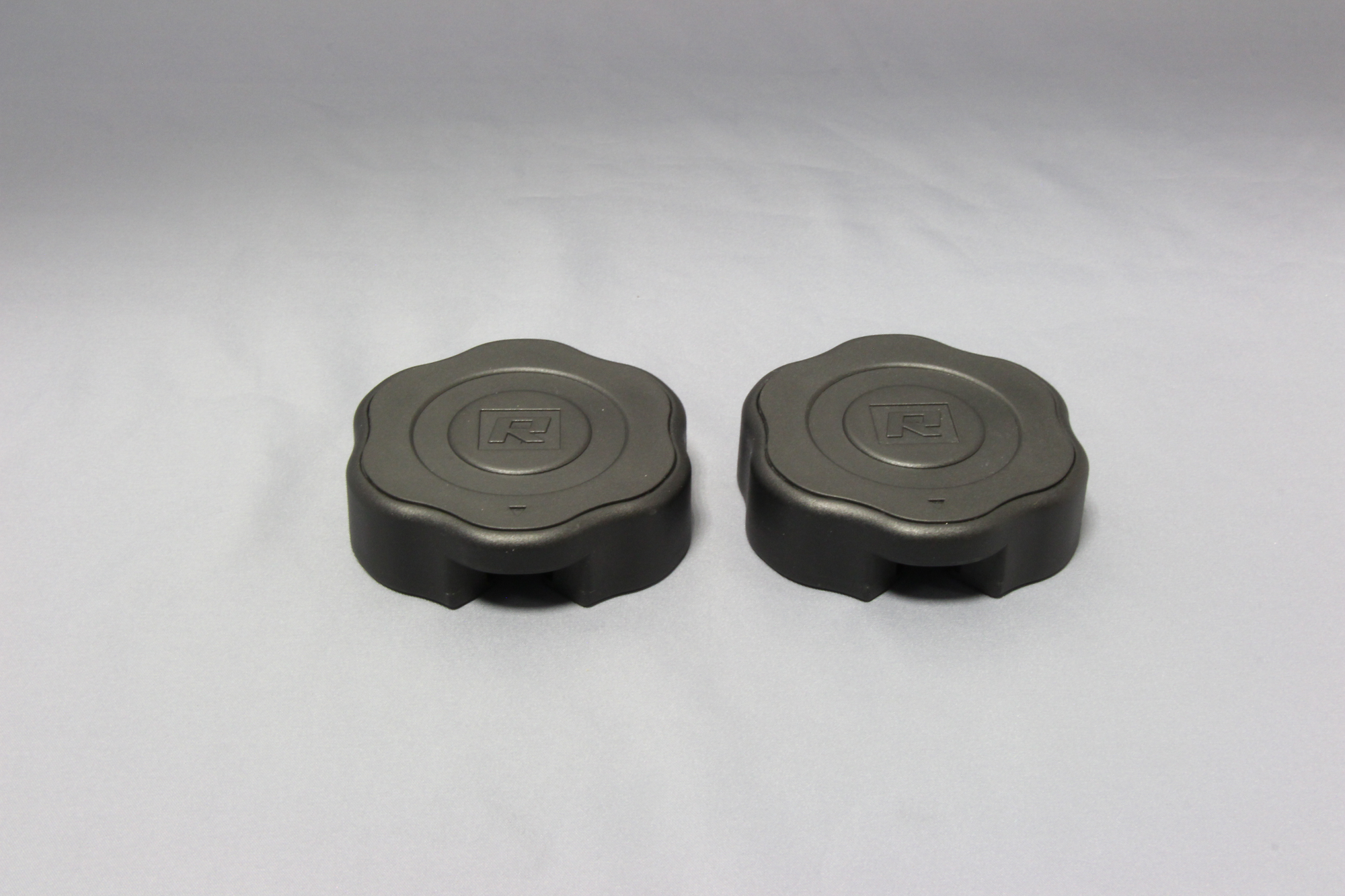

Opening aid for grinding jars, 2 pcs.

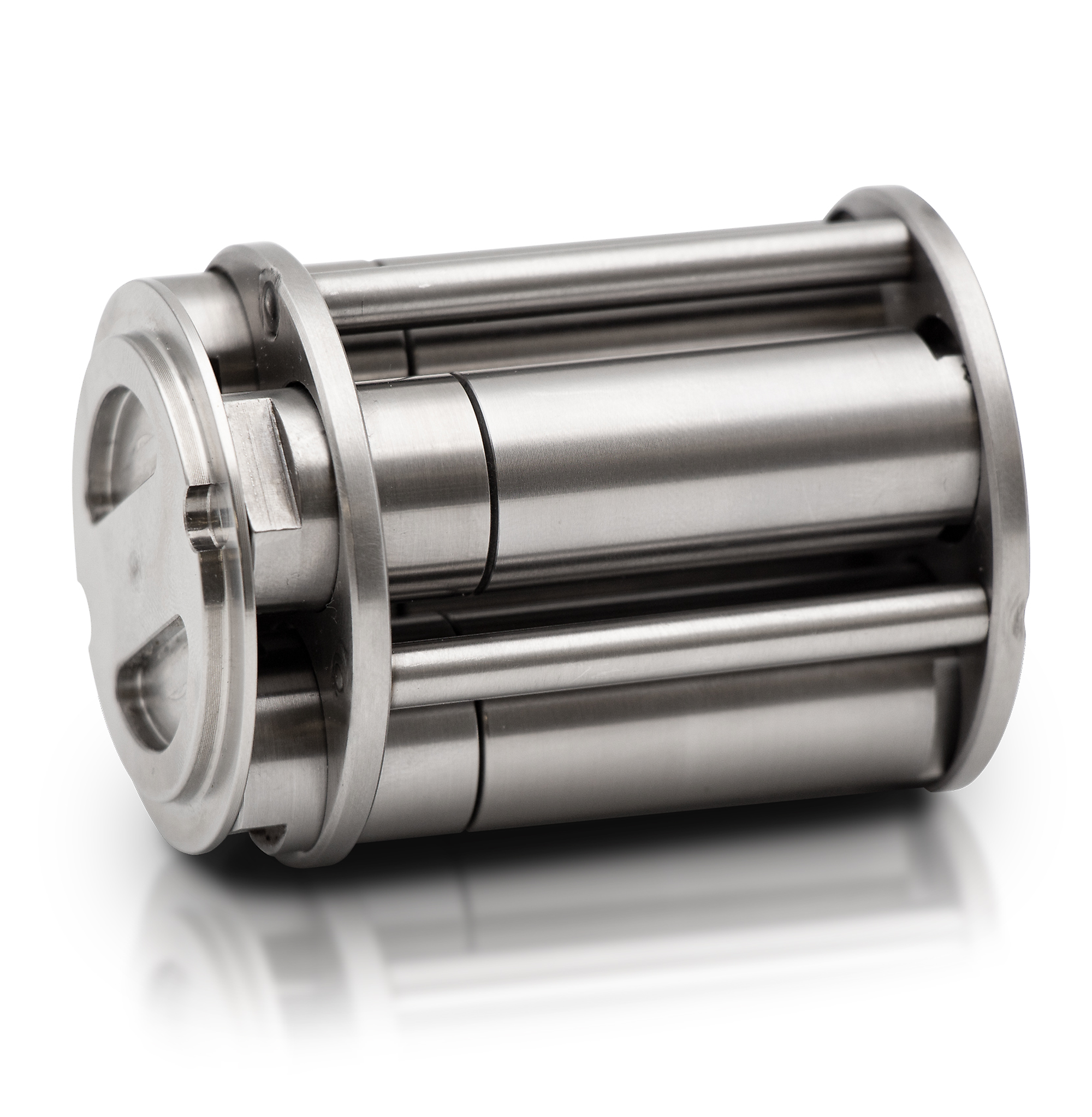

02.706.0351
Adapter for use of 2/4 grinding jars 5 ml (01.462.0550)

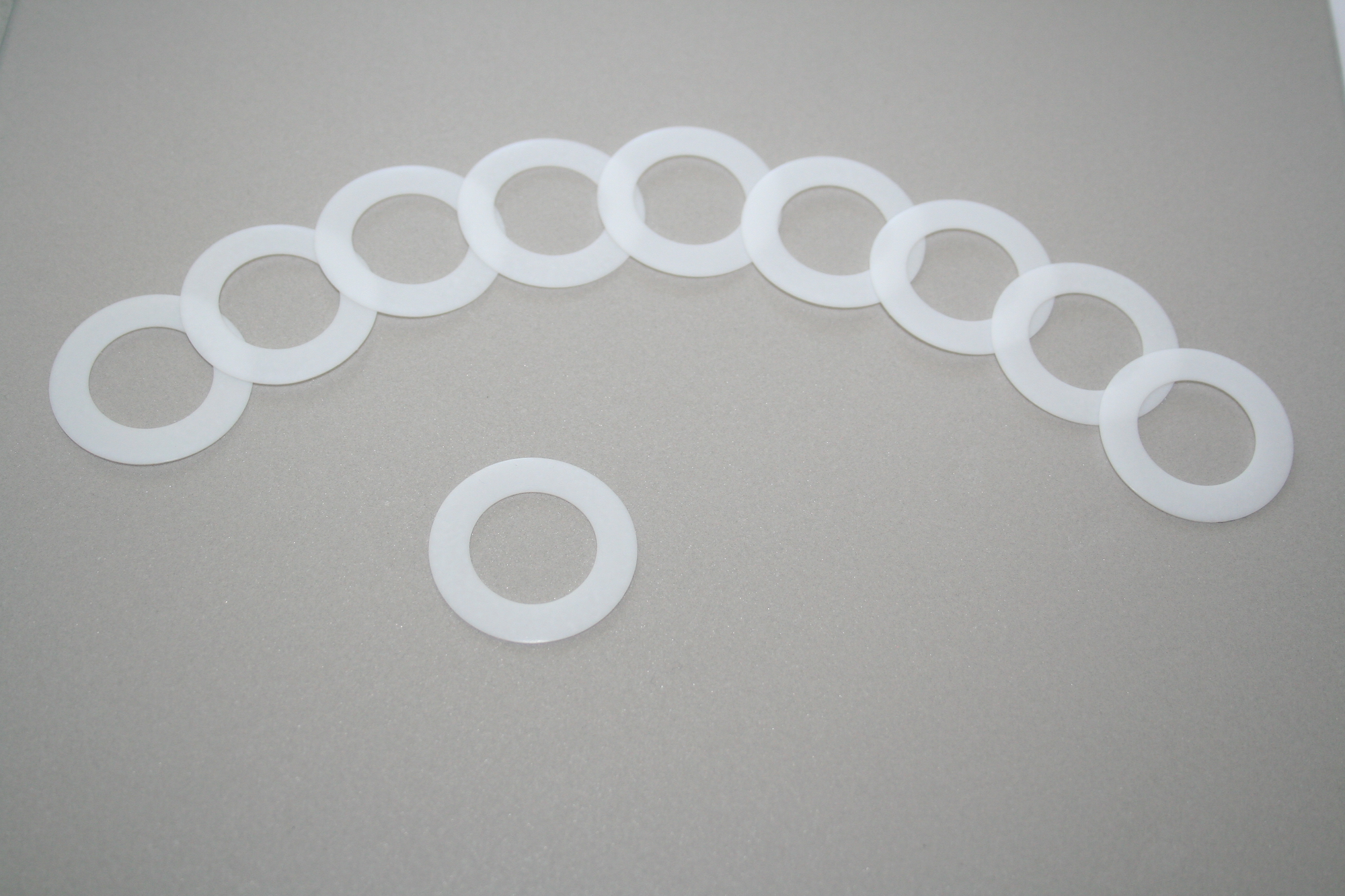

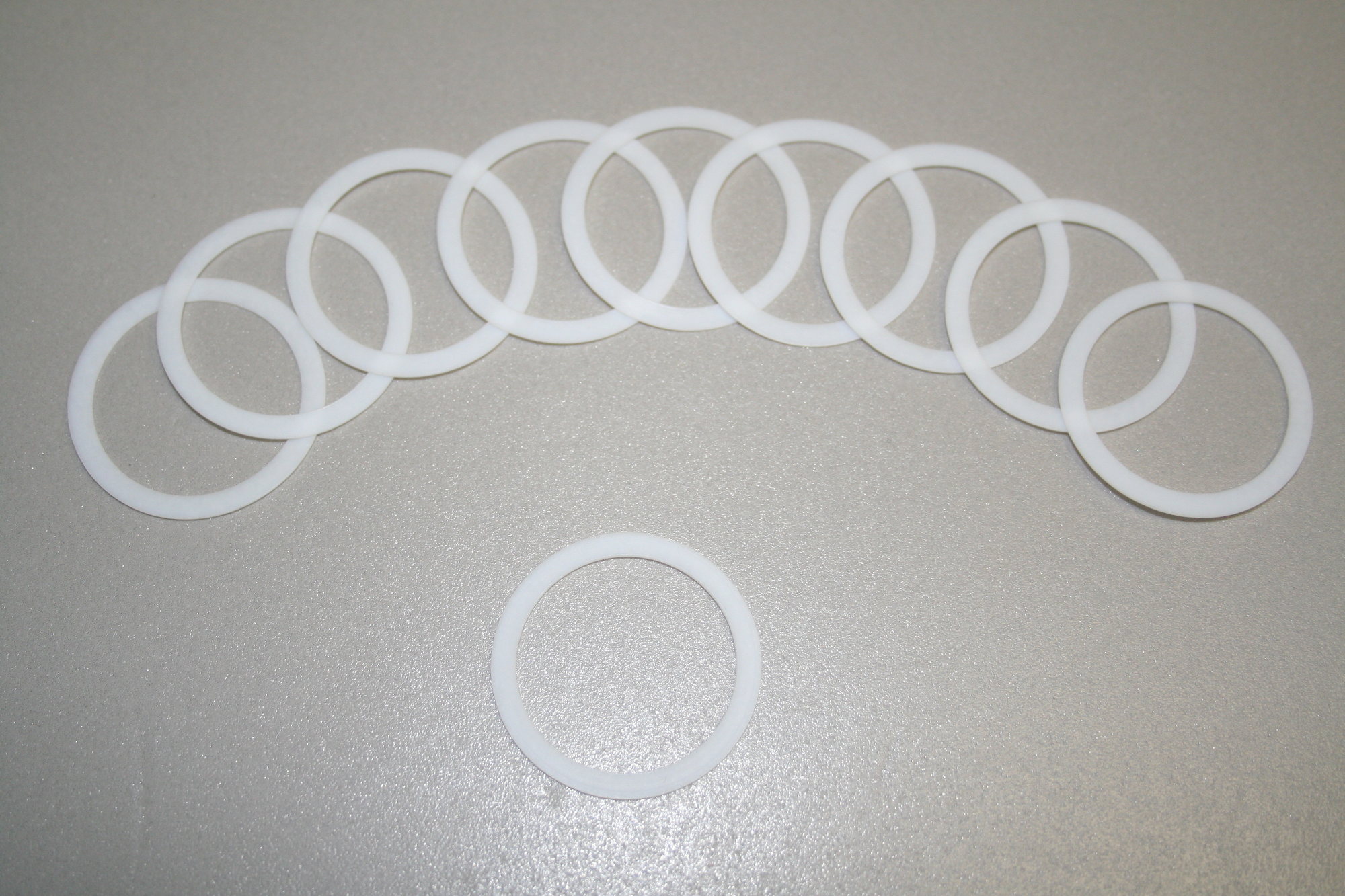

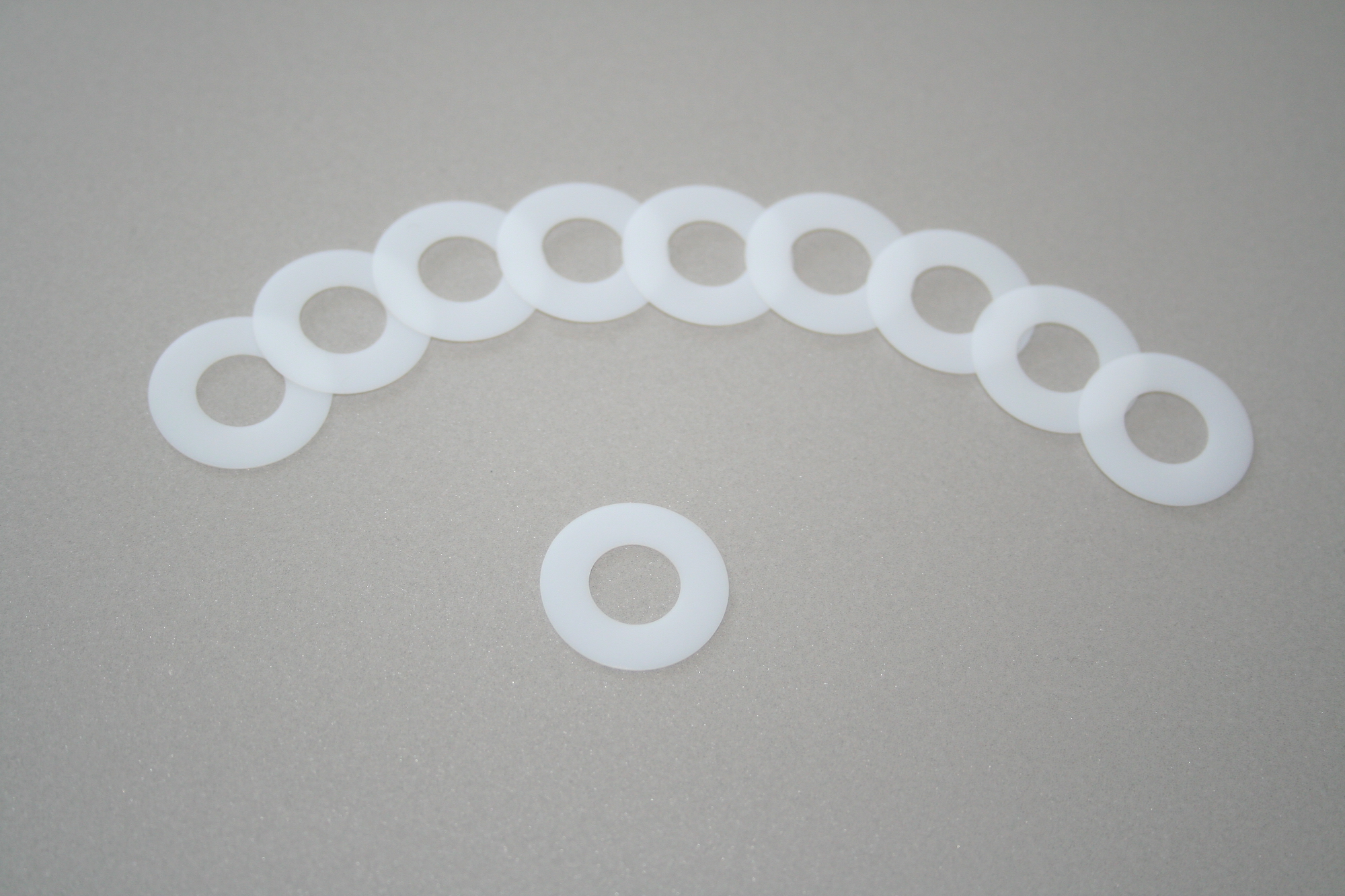

22.085.0007

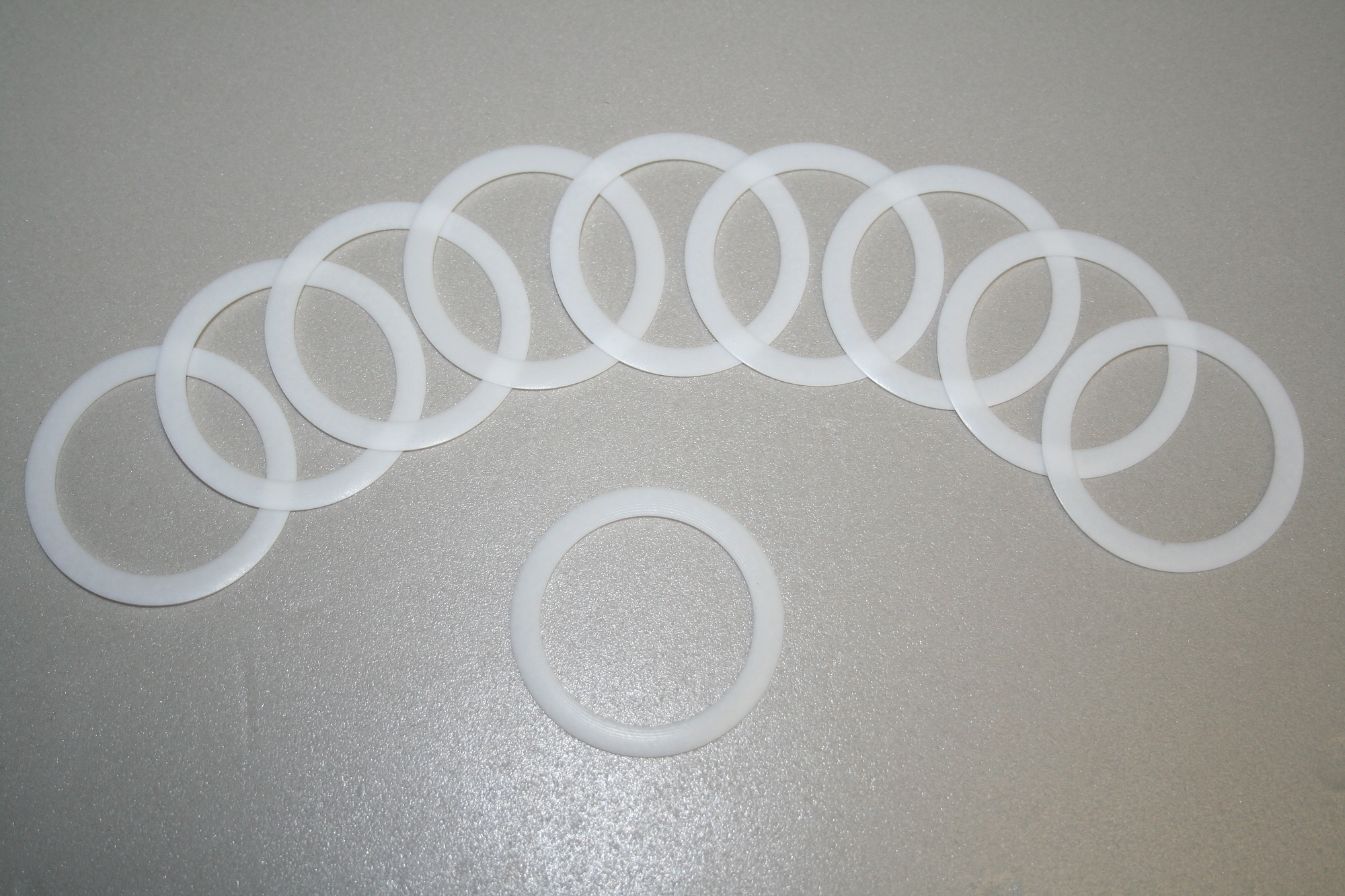

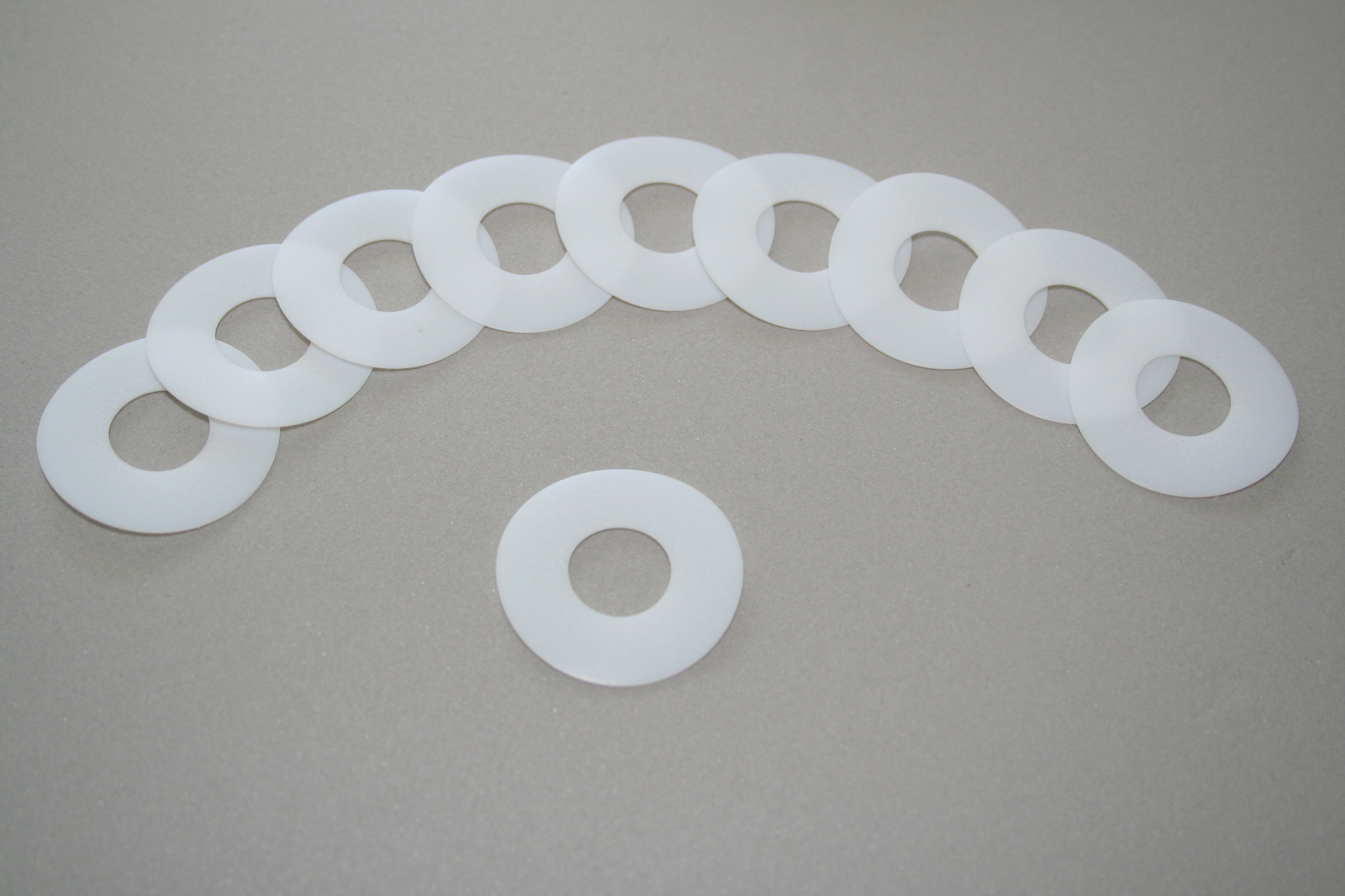

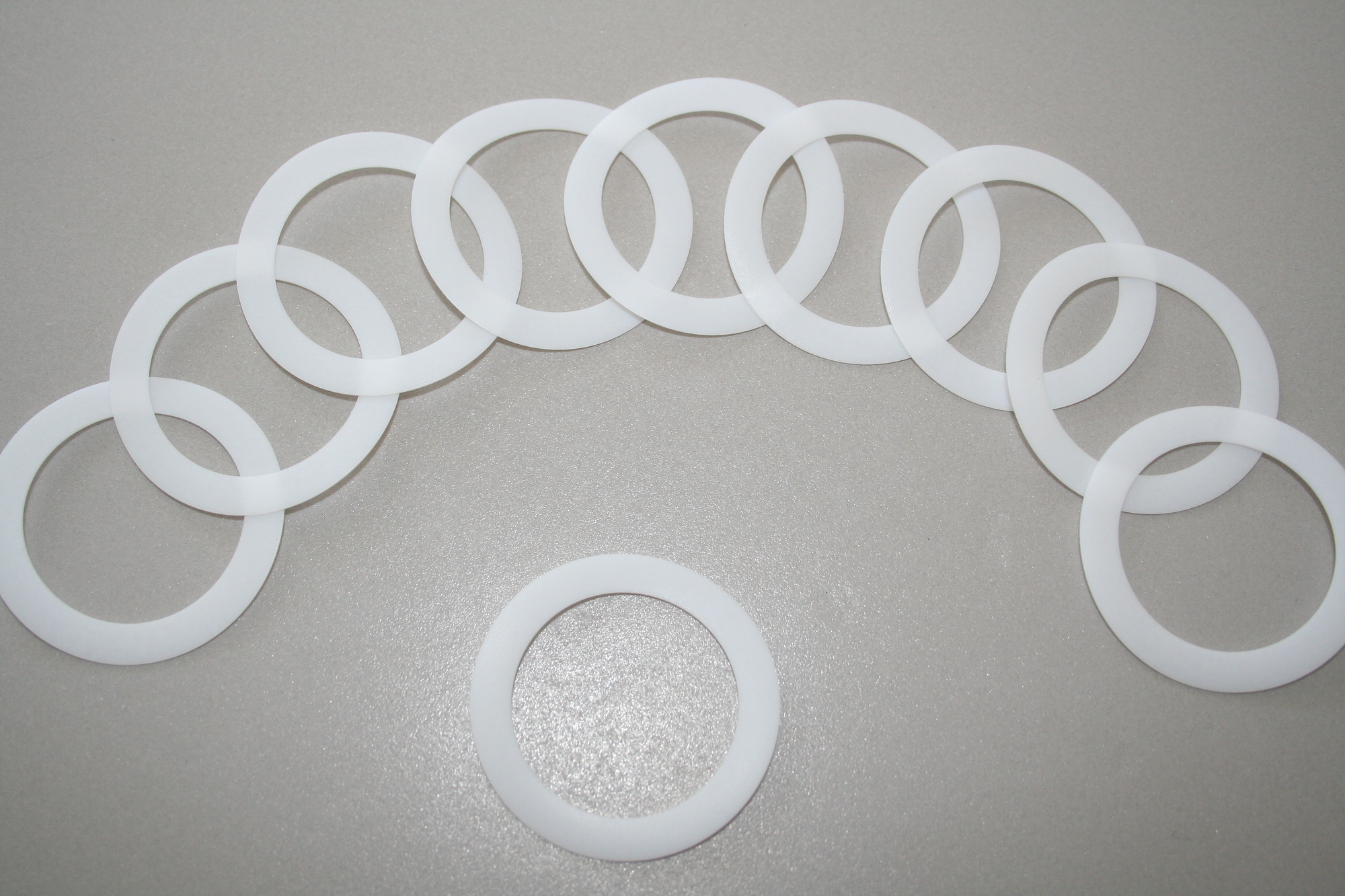

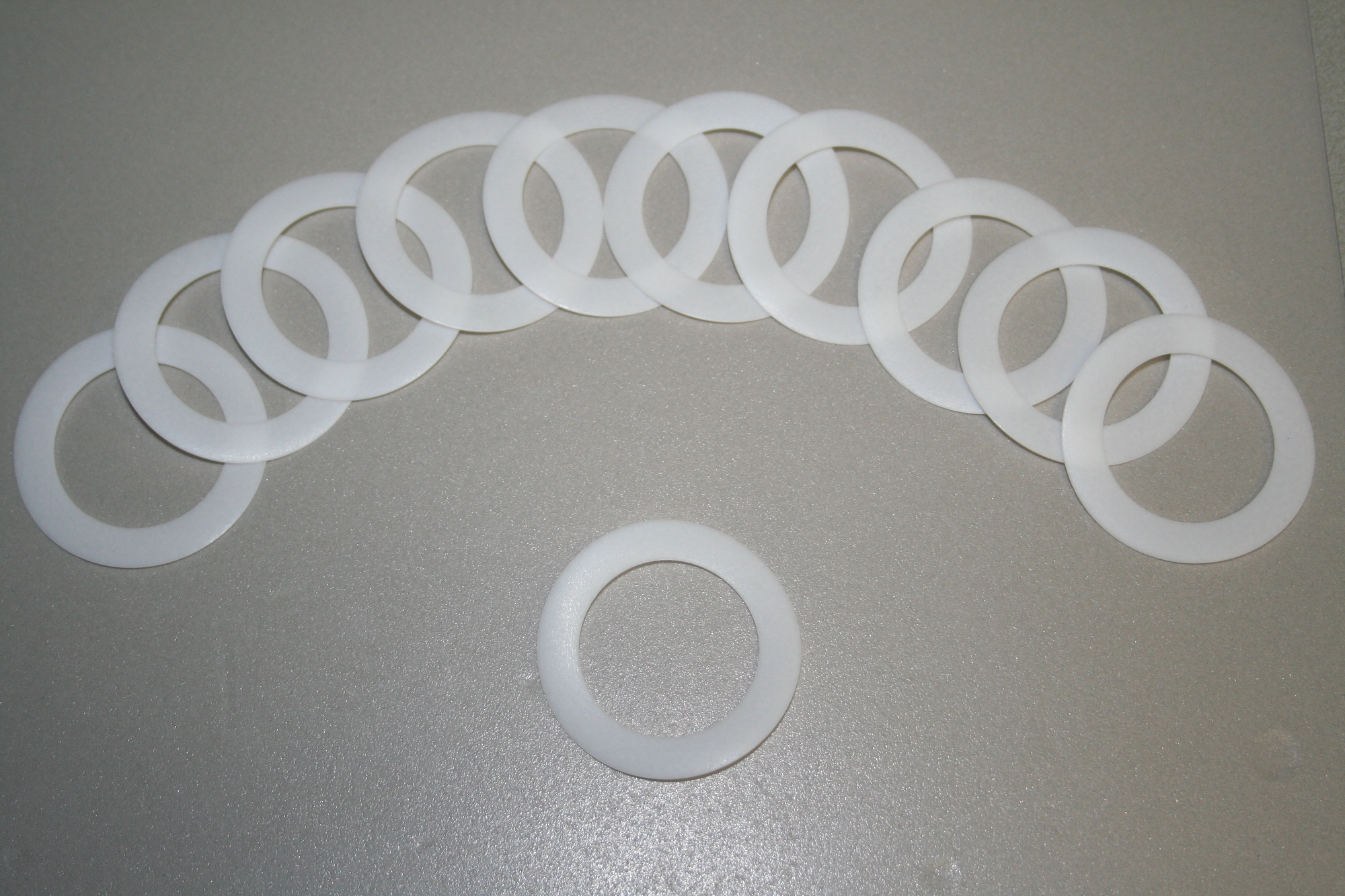

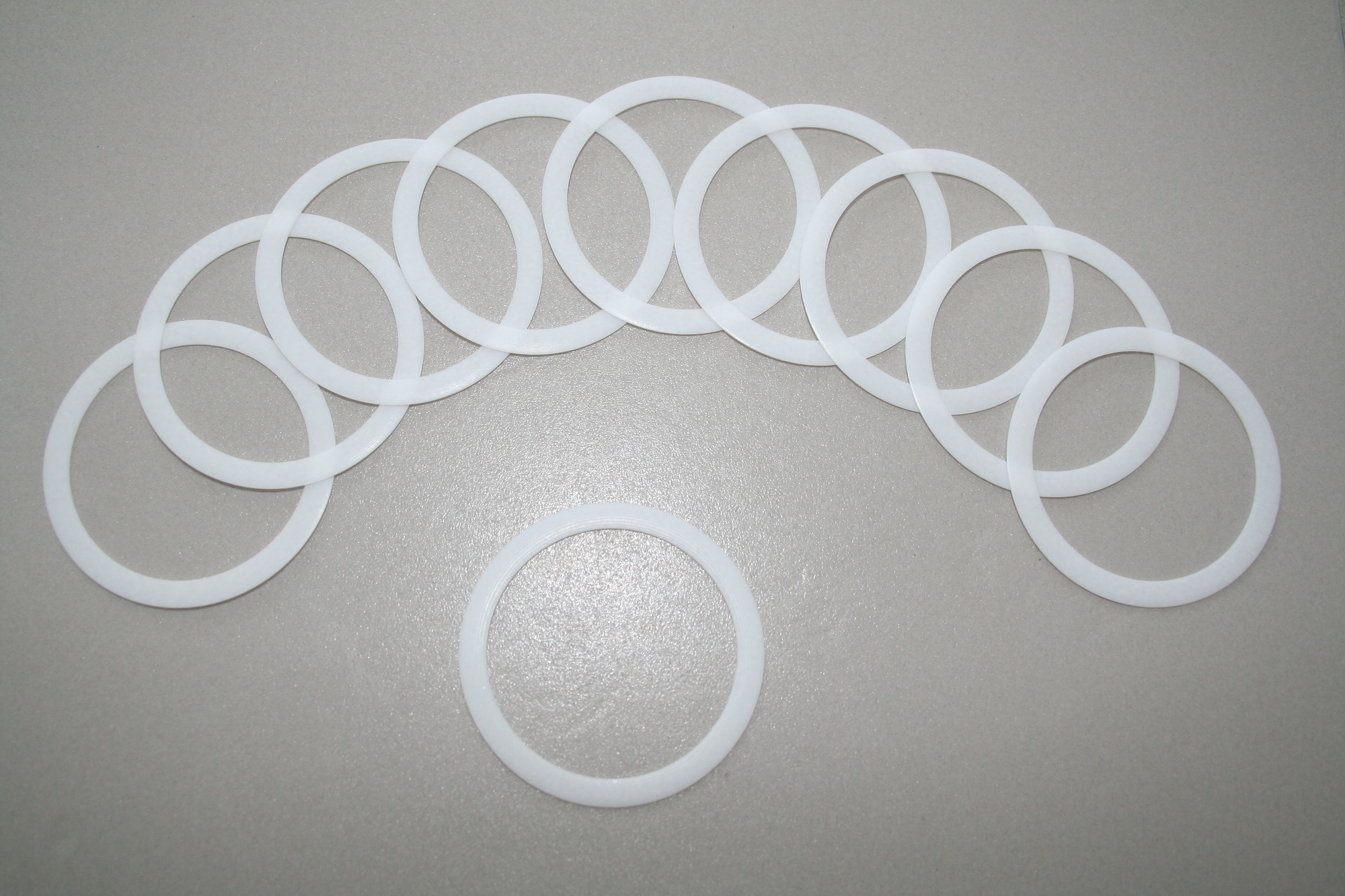

Gasket for grinding jar 1.5 ml, 10 pcs.
22.085.0008
Gasket for grinding jar 5 ml, 10 pcs. (for grinding jar 01.462.0231)
22.111.0001
Gasket for grinding jar 5 ml, 10 pcs. (for grinding jar 01.462.0550)
22.085.0009
Gasket for grinding jar 10 ml, 10 pcs.
22.085.0006
Gasket for grinding jar 25 ml hardened steel and stainless steel, 10 pcs.
22.085.0003
Gasket for grinding jar 25 ml zirconium oxide and tungsten carbide, 10 pcs.
22.085.0005
Gasket for grinding jar 35 ml stainless steel, 10 pcs.
22.085.0004
Gasket for grinding jar 35 ml zirconium oxide, 10 pcs.
22.085.0002
Gasket for grinding jar 50 ml stainless steel, 10 pcs.
Accessories for mixing and cell disruption MM 400
22.001.0020
Adapter for 4 conical centrifuge tubes (e.g. Falcon® Tubes), 2 pieces, incl. 20 tubes
05.026.0001

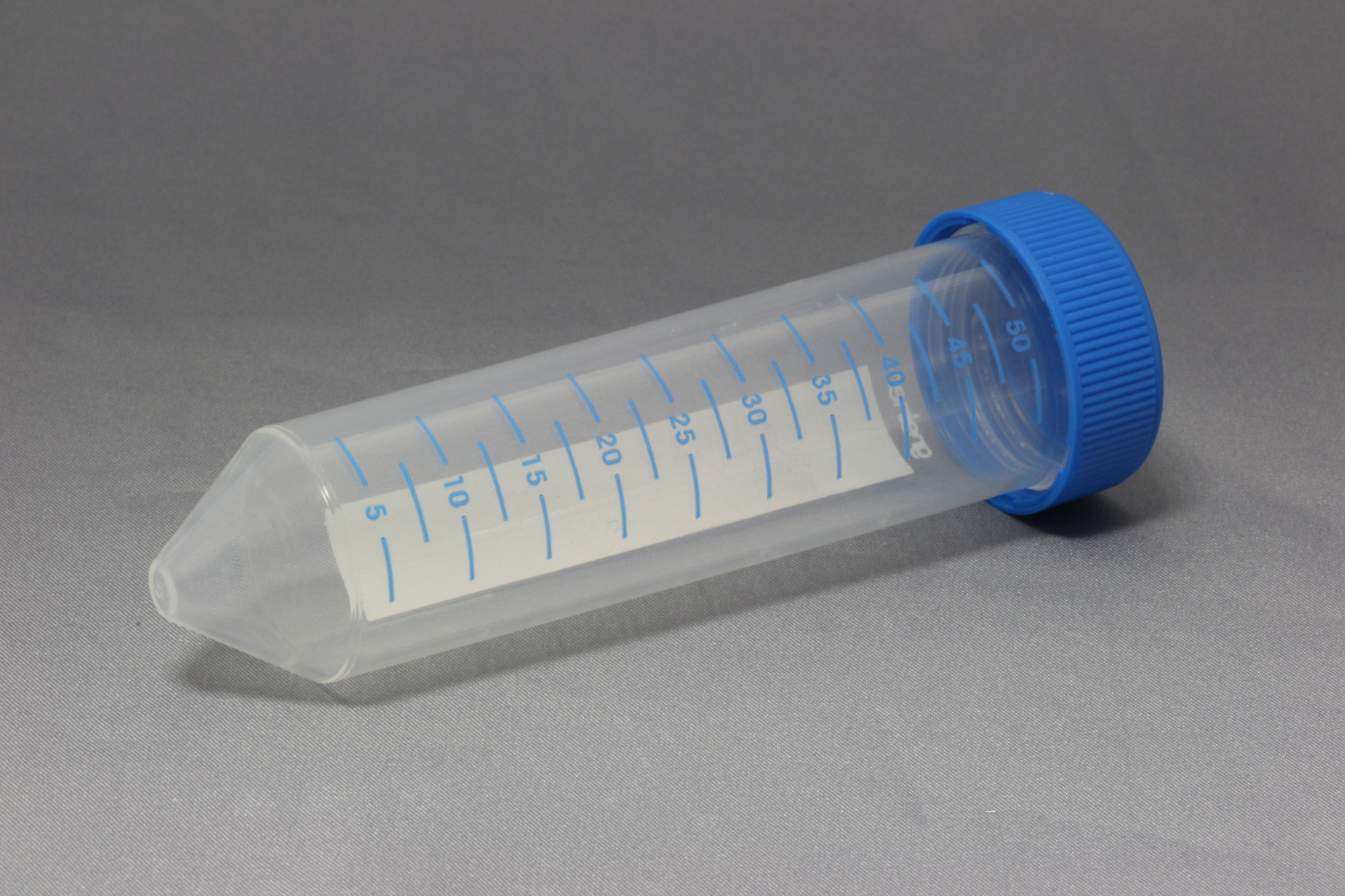

Conical centrifuge tubes, 50 ml, 20 pieces
22.001.0021

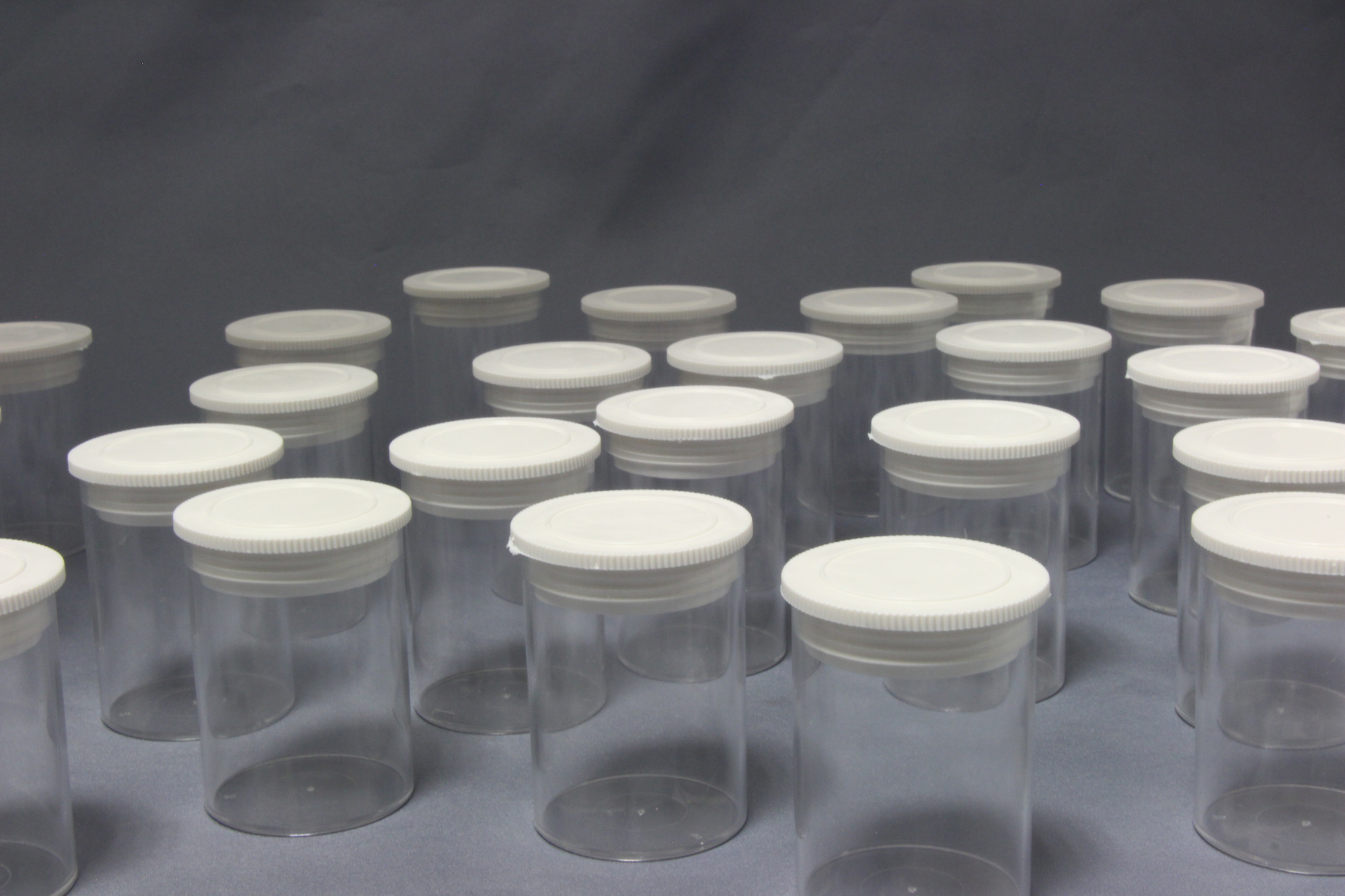

Adapter for 4 wide mouth bottles, 2 pieces, incl. 12 wide mouth bottles, 30 ml
Accessories for cold grinding MM 400
22.354.0001

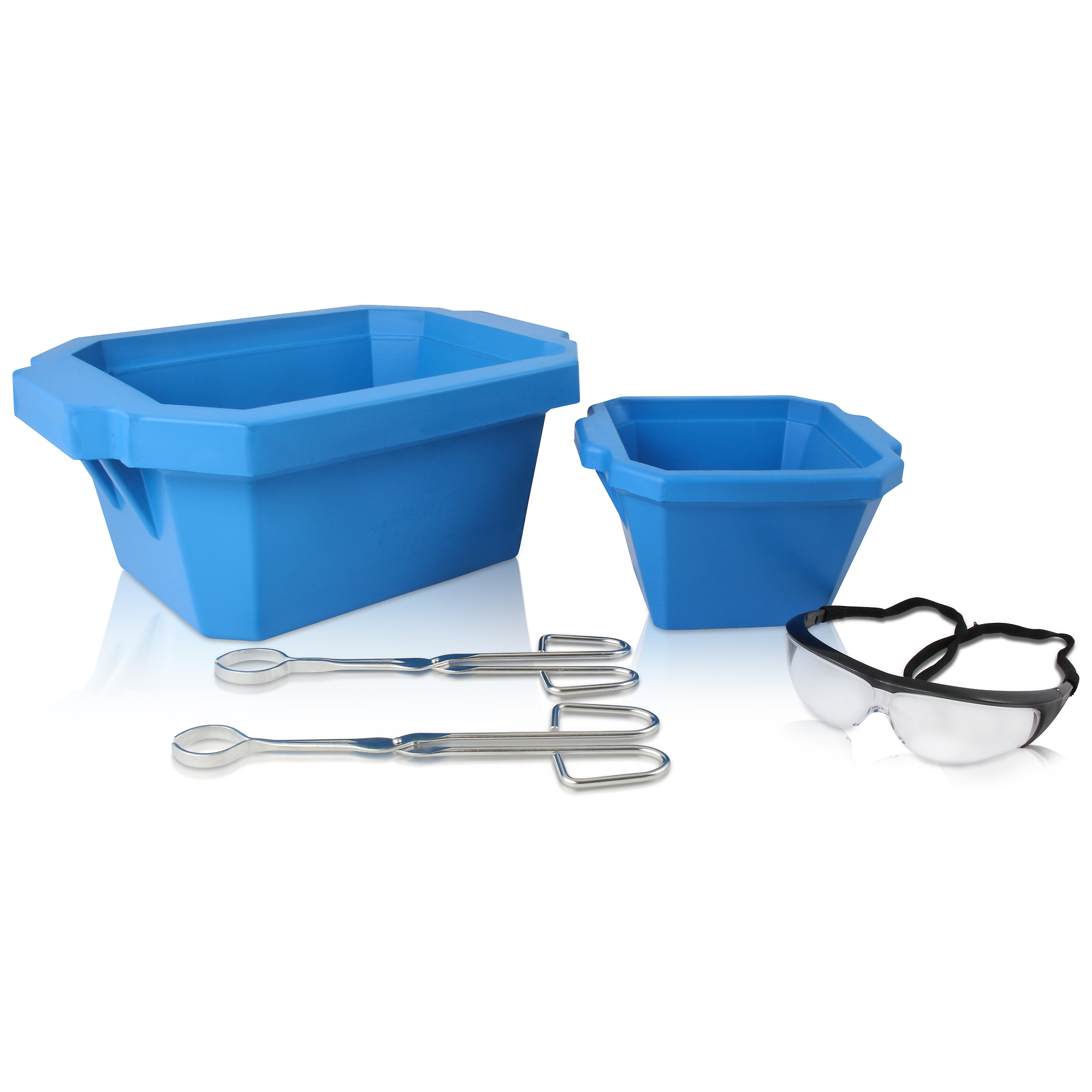

Cryo kit for cooling the grinding jars with liquid nitrogen (incl. 2 insulated containers (1 and 4 liter), 2 pairs of grinding jar tongs, 1 pair of safety glasses)
Accessories MM 400
99.200.0043
IQ/OQ Documentation for MM 400
Accessories for cell and tissue disruption
22.008.0010

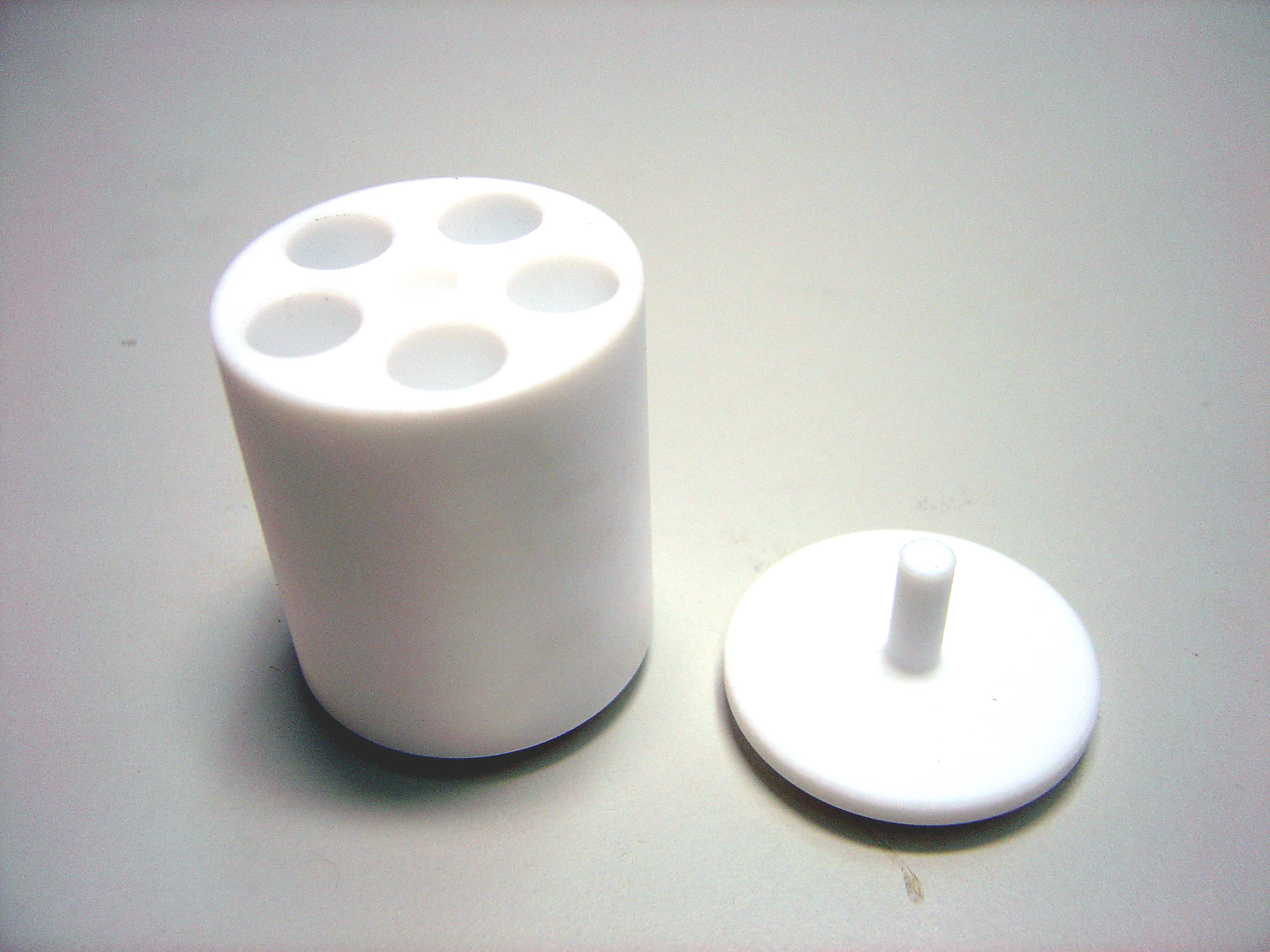

Adapter for 5 reaction vials 5.0 ml, made of PTFE
22.008.0014

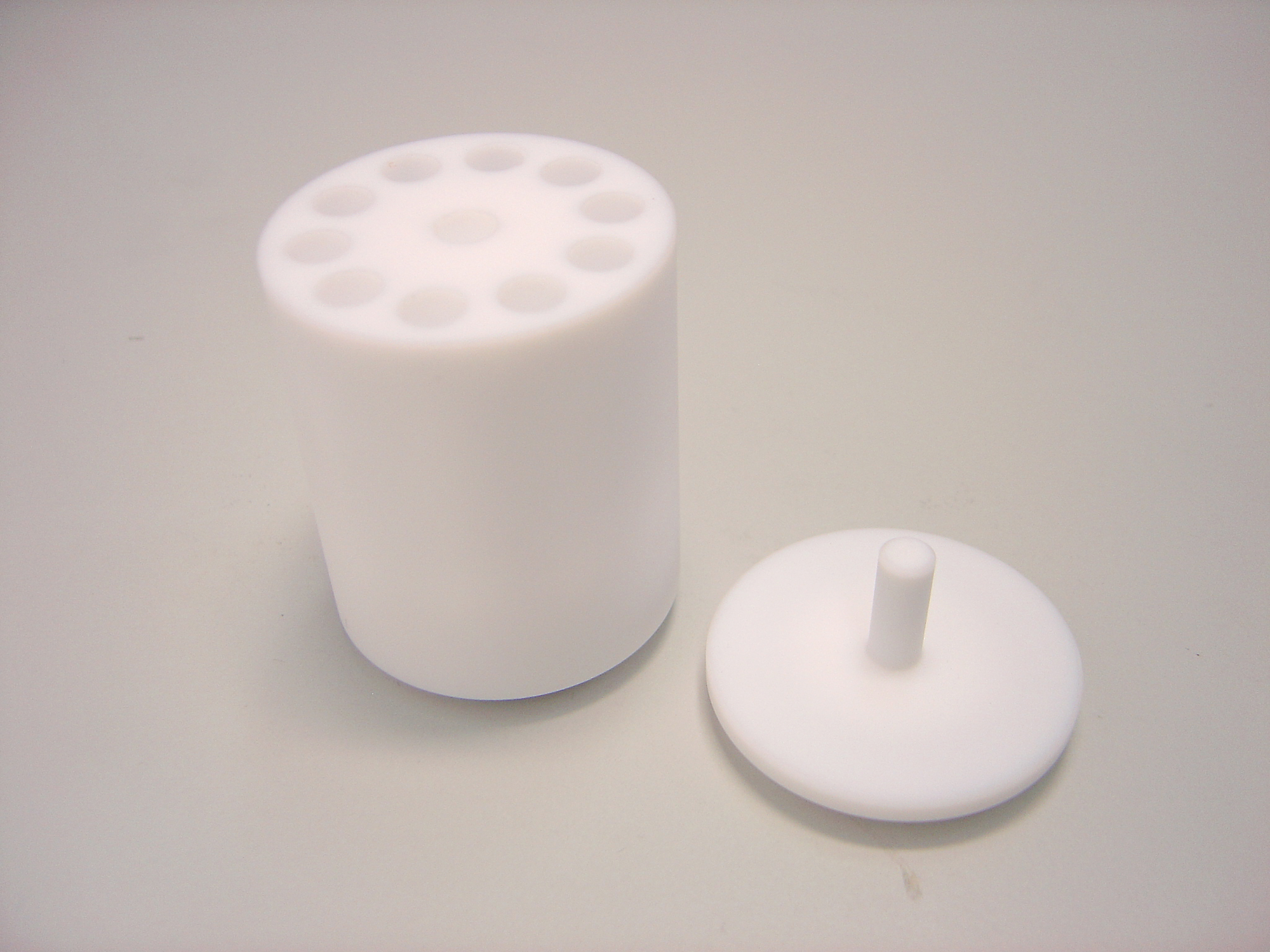

Adapter for 10 reaction vials 1.5 and 2.0 ml, made of PTFE or stainless steel
22.008.0005

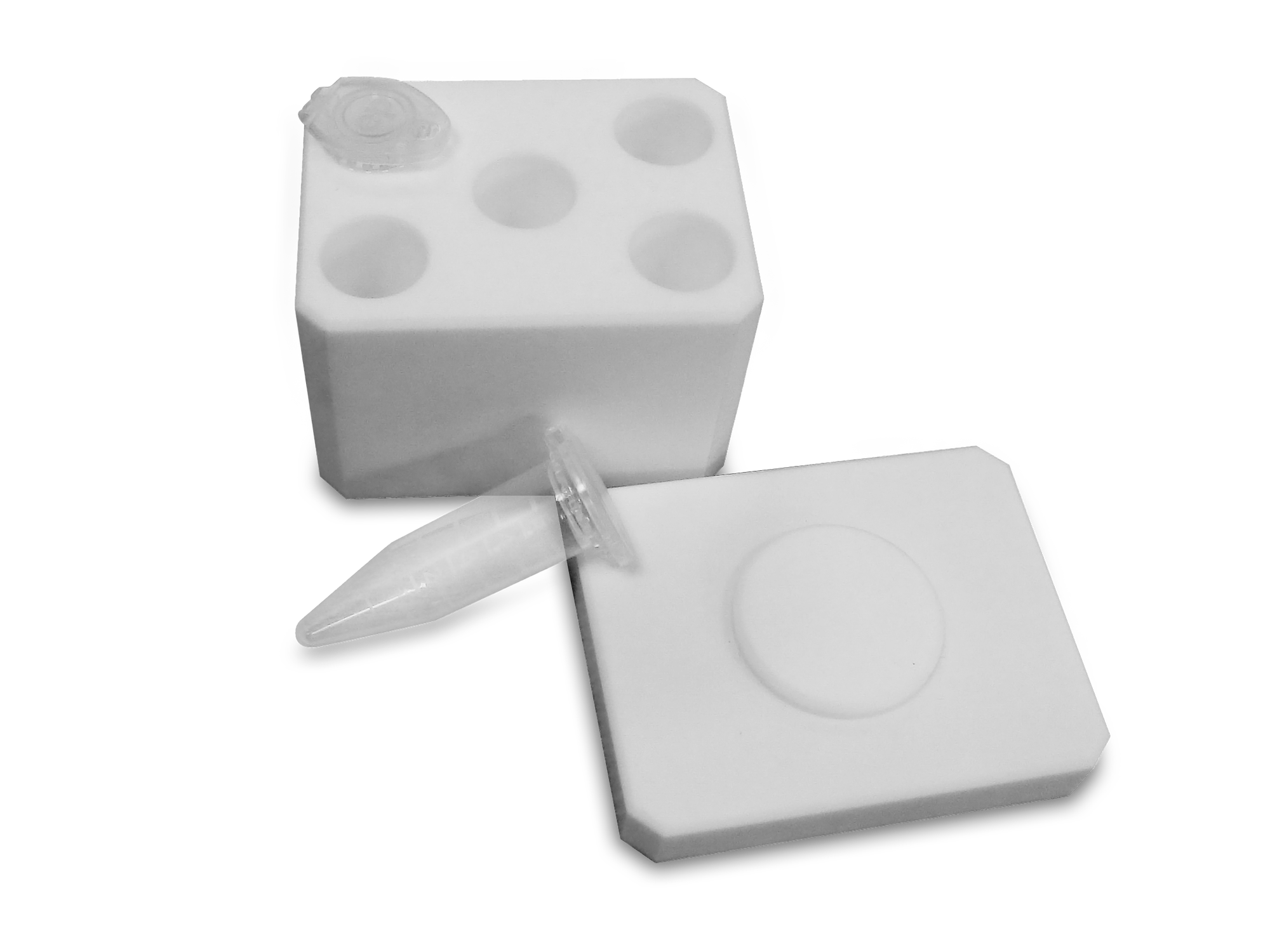

Adapter for 5 reaction vials 1.5 and 2.0 ml, made of PTFE or stainless steel
22.008.0006
Adapter for 10 reaction vials 0.2 ml, made of PTFE
22.749.0006
Safe-lock reaction vials 5.0 ml, 200 pcs.
22.749.0001
Safe-lock reaction vials 2.0 ml, 1000 pcs.
22.749.0002
Safe-lock reaction vials 1.5 ml, 1000 pcs.

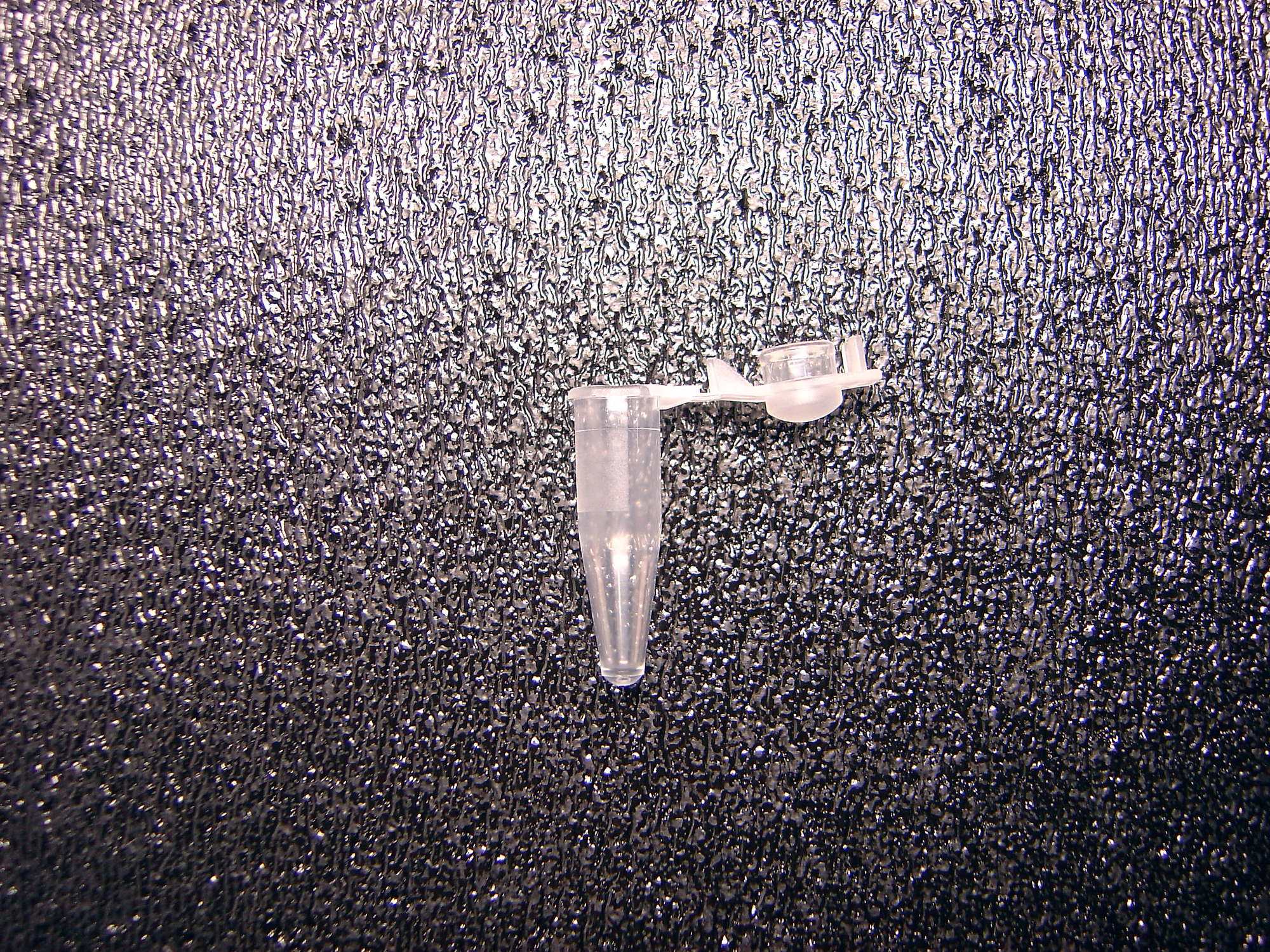

22.749.0004
Safe-lock reaction vials 0.2 ml, 1000 pcs.
22.749.0008
Reaction vials made of stainless steel 316L, 2.0 ml, 10 pcs.
(for use with adapter 22.008.0014)

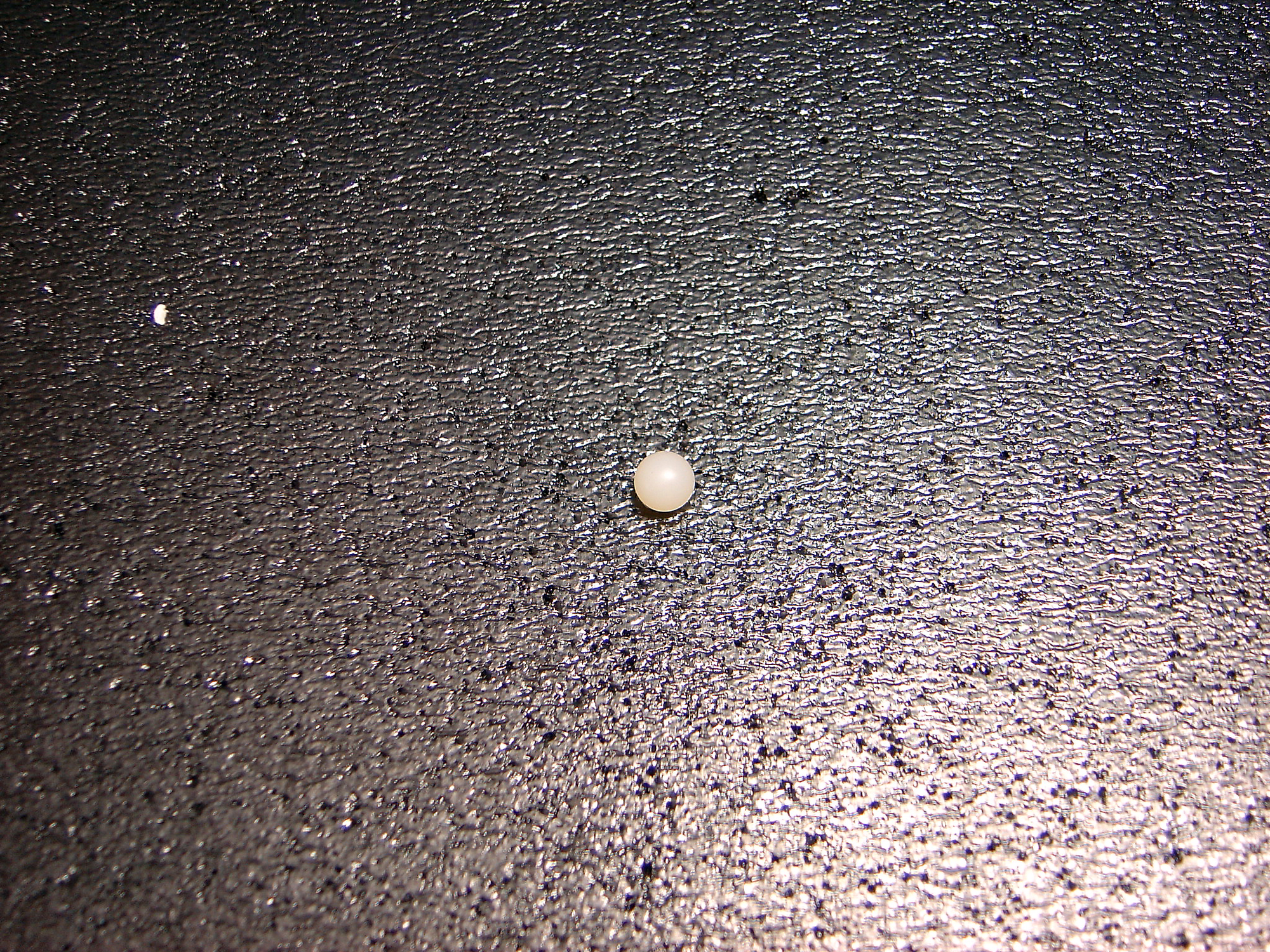

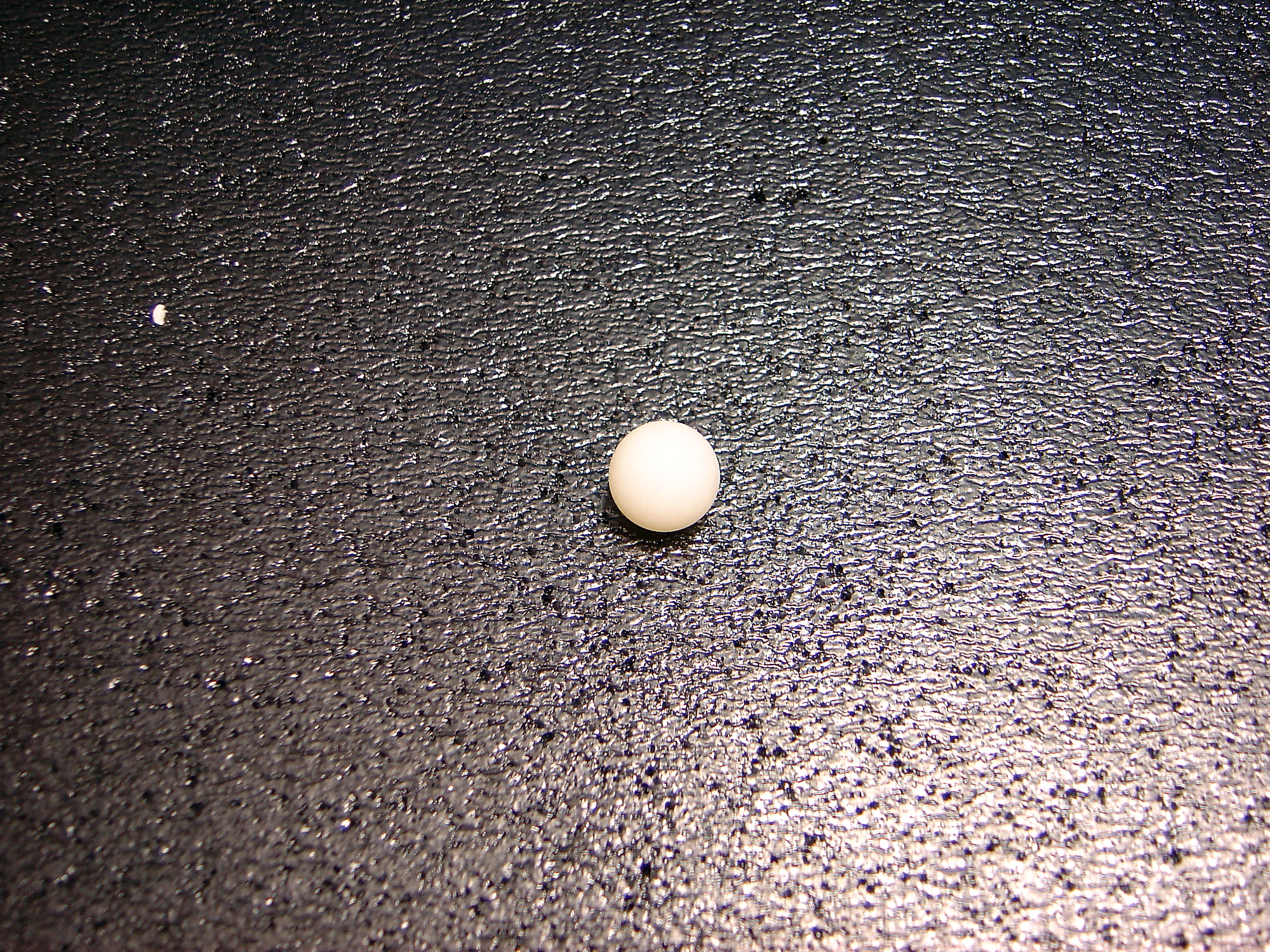

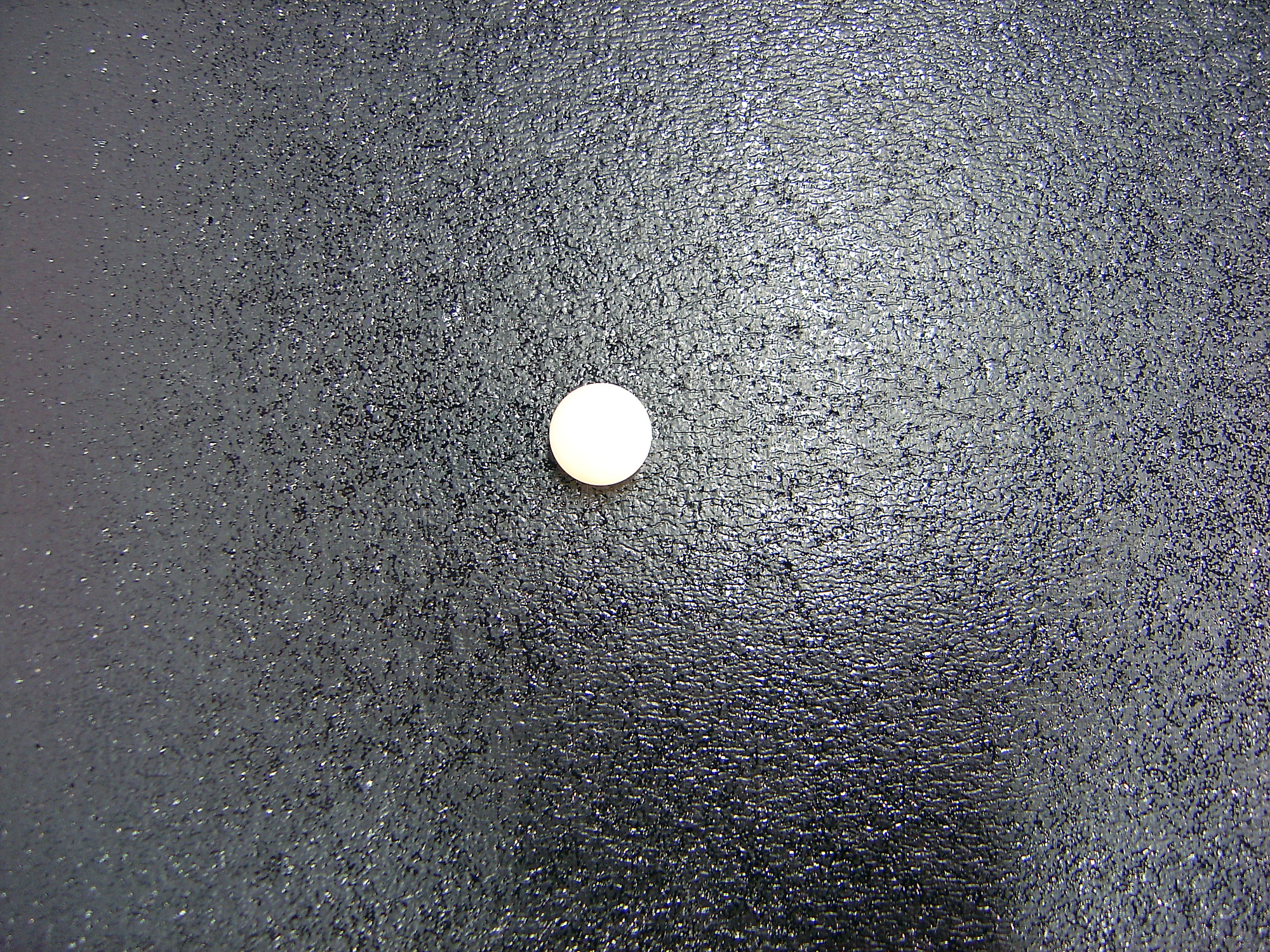

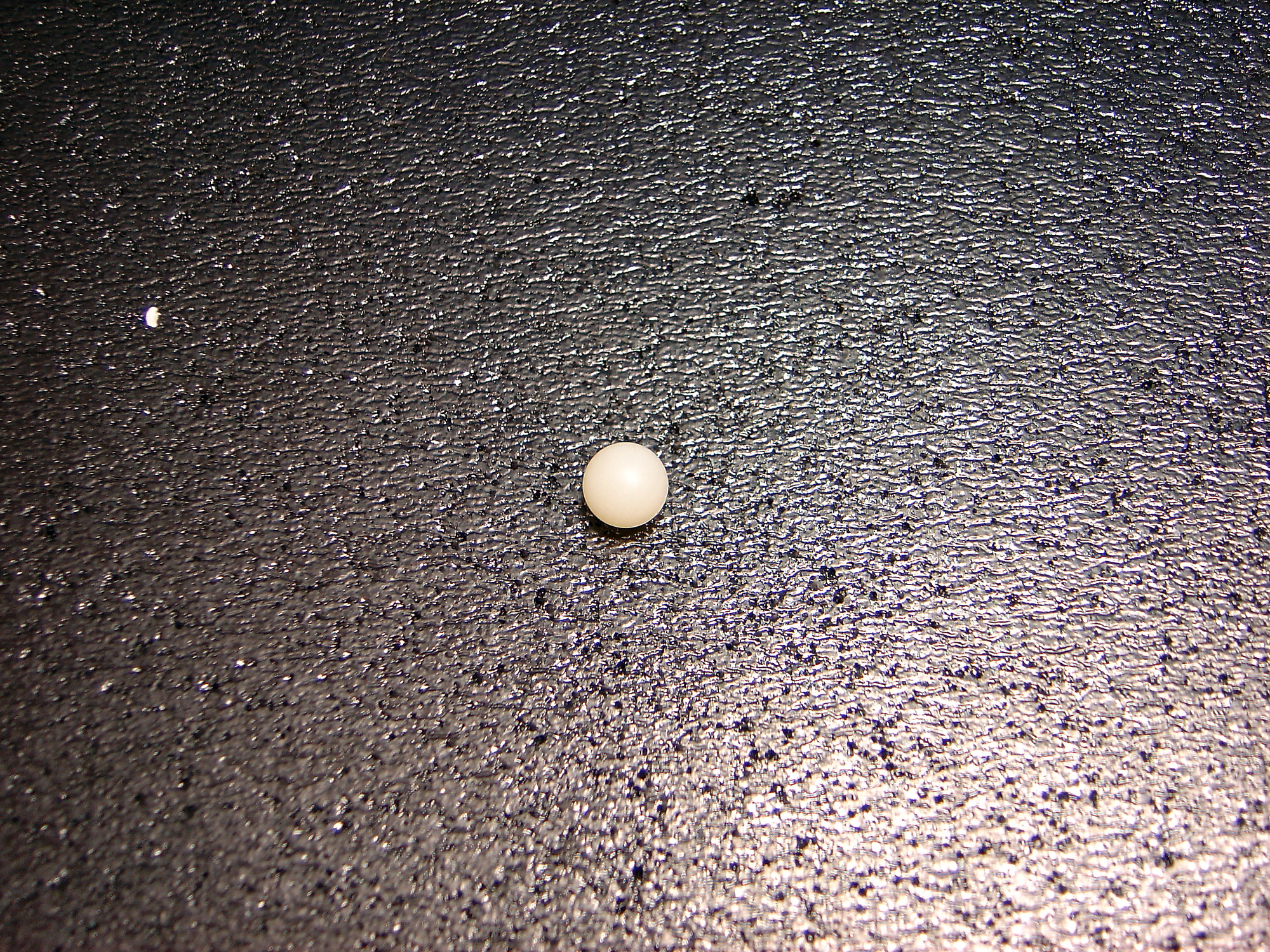

Grinding balls
粉砕ボールと粉砕ジャーは、常に同じ材料から選択する必要があります。
粉砕ボールにはさまざまな直径があります。経験則では、効率的なミリングのために、ボールはサンプル中の最大粒子の3倍以上でなければなりません。摩耗や摩耗を防ぐために、同じ直径のボールのみを使用することが不可欠です。
粉砕ボールの数は、使用するジャーの容量によって異なります。ダウンロードセクションのドキュメント「Grinding Jar Ball Charge」には、使用可能な容量、最大フィードサイズ、および乾式および湿式ミリングとセル破壊のための粉砕ボールの瓶の正しい充填に関する詳細が記載されています。材料の詳細については、Material Analyses of Equipment & Accessoriesを参照してください。
利用可能な材料：
- 硬化鋼（密度7.8 g / cm3;硬度≤235 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- ステンレス鋼（密度7.7 g / cm3;硬度≤245 HB、中程度の耐摩耗性）
通常、中硬から硬くて脆いサンプルを粉砕するために使用されます。
- タングステンカーバイド（密度14.8 g / cm3;硬度93.6 HRA;高い耐摩耗性）
非常に硬くて脆いサンプル材料の粉砕に使用されます。タングステンカーバイドを使用することにより、サンプルの鉄による汚染が防止されます。
- メノウ（密度2.6 g / cm3;硬度6.5 – 7モース、低耐摩耗性）
ソフトからミディアムハードまたは繊維状のサンプルの粉砕に適した高純度の天然素材。その低密度メノウは、低エネルギー入力の穏やかな研削プロセスに適しています。
- 酸化ジルコニウム（密度6.05 g / cm3;硬度1250 HV、高耐摩耗性）中硬度から硬質および繊維状サンプルの粉砕に適したセラミック材料。通常、重金属を含まない粉砕プロセスまたは超微粒子サイズを目的とする用途に使用されます。
- ガラスビーズは、酵母、バクテリア、微細藻類などの細胞破壊のような用途に適しています。酵母の場合、より大きなガラスビーズが最適ですが、微細藻類には小さなビーズが必要です。ガラスビーズは、その後の診断のために、表面または組織サンプルからバクテリアを洗い流すためにも使用されます。
Hardened steel
05.368.0029
5 mm Ø
05.368.0030
7 mm Ø
05.368.0059
10 mm Ø
05.368.0032
12 mm Ø
05.368.0108
15 mm Ø
Stainless steel

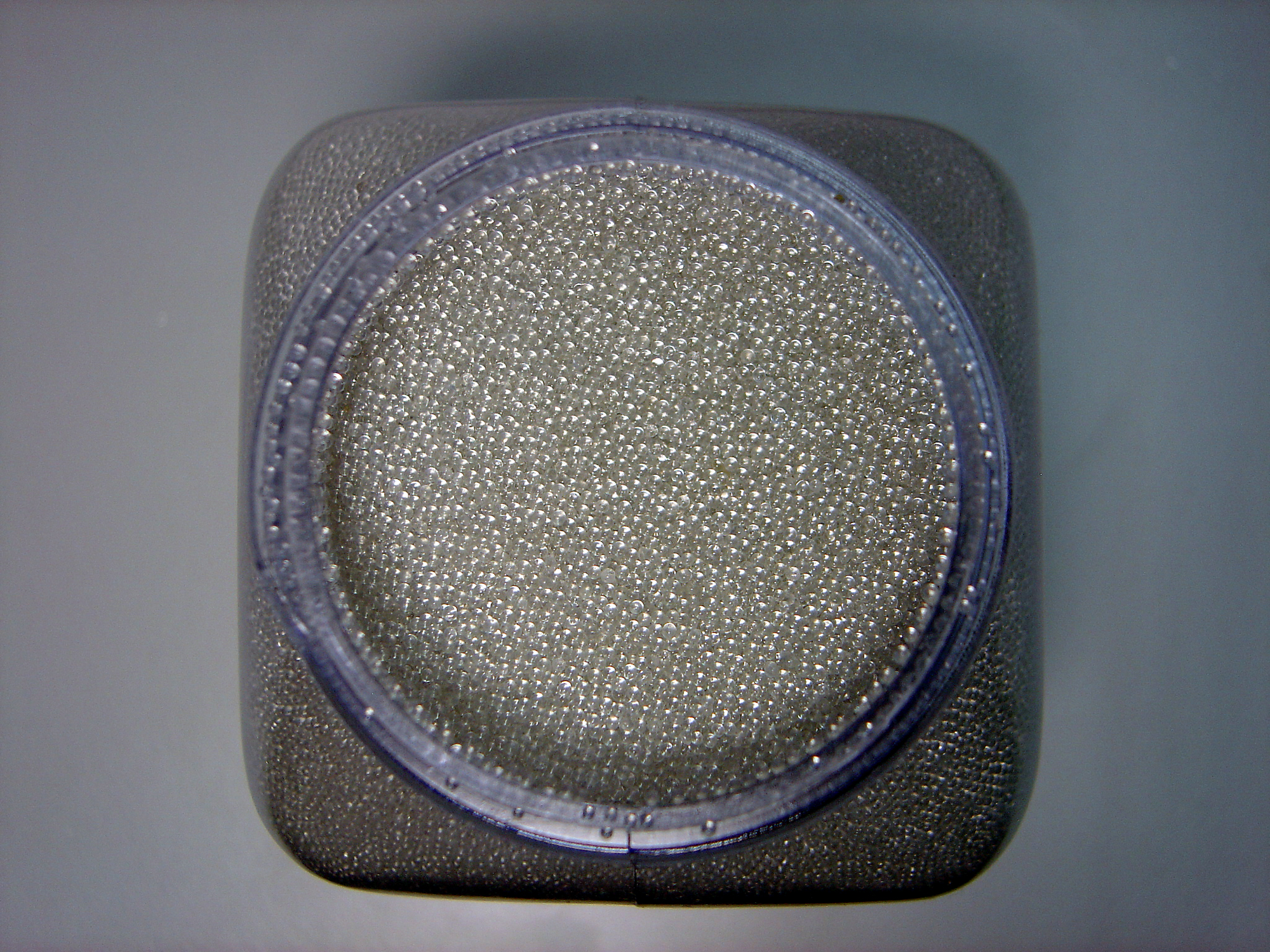

22.455.0010
2 mm Ø, 500 g (approx. 110 ml)
22.455.0011
3 mm Ø, 500 g (approx. 120 ml)
22.455.0002
3 mm Ø, 200 pieces (approx. 6 ml)
22.455.0001
4 mm Ø, 200 pieces (approx. 14 ml)
22.455.0003
5 mm Ø, 200 pieces (approx. 25 ml)
05.368.0034
5 mm Ø
05.368.0035
7 mm Ø
05.368.0063
10 mm Ø
05.368.0037
12 mm Ø
05.368.0109
15 mm Ø
05.368.0062
20 mm Ø
05.368.0105
25 mm Ø
Tungsten carbide
22.455.0006
3 mm Ø, 200 pieces (approx. 6 ml)
22.455.0005
4 mm Ø, 200 pieces (approx. 14 ml)
22.455.0004
5 mm Ø, 200 pieces (approx. 25 ml)
05.368.0038
5 mm Ø
05.368.0039
7 mm Ø
05.368.0071
10 mm Ø
05.368.0041
12 mm Ø
05.368.0110
15 mm Ø
Agate
05.368.0024
5 mm Ø
05.368.0025
7 mm Ø
05.368.0067
10 mm Ø
05.368.0027
12 mm Ø
Zirconium oxide
05.368.0089
2 mm Ø, 0.5 kg (approx. 135 ml)
05.368.0090
3 mm Ø, 0.5 kg (approx. 140 ml)
22.455.0007
3 mm Ø, 200 pieces (approx. 6 ml)
22.455.0009
5 mm Ø, 200 pieces (approx. 25 ml)
05.368.0094
10 mm Ø
05.368.0096
12 mm Ø
05.368.0113
15 mm Ø
05.368.0093
20 mm Ø
05.368.0106
25 mm Ø
PTFE with steel core
05.368.0045
10 mm Ø
05.368.0046
12 mm Ø
05.368.0114
15 mm Ø
05.368.0047
20 mm Ø
Polyamide for mixing beakers
05.368.0042
5 mm Ø
05.368.0043
7 mm Ø
05.368.0044
9 mm Ø
05.368.0003
12 mm Ø

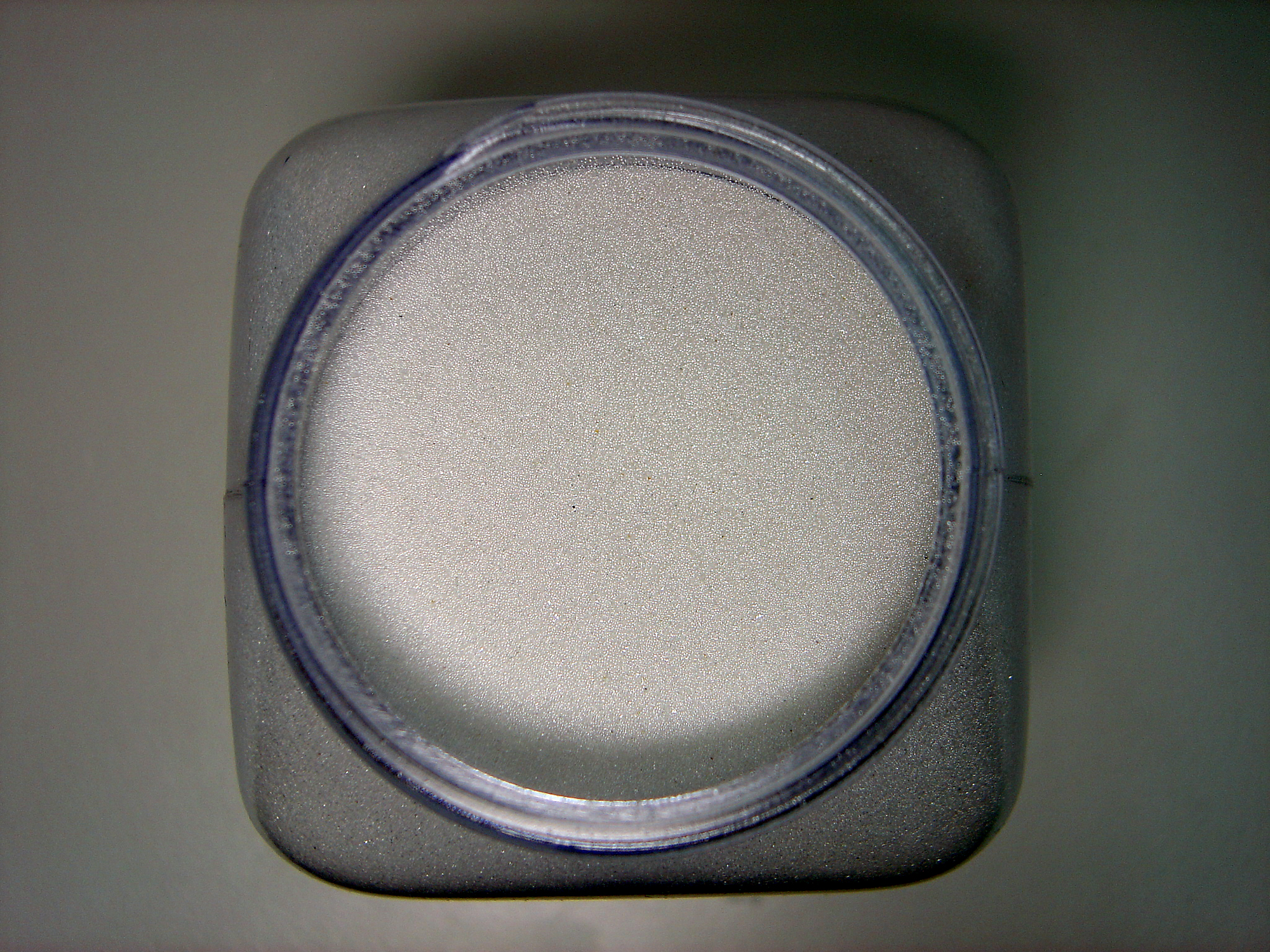

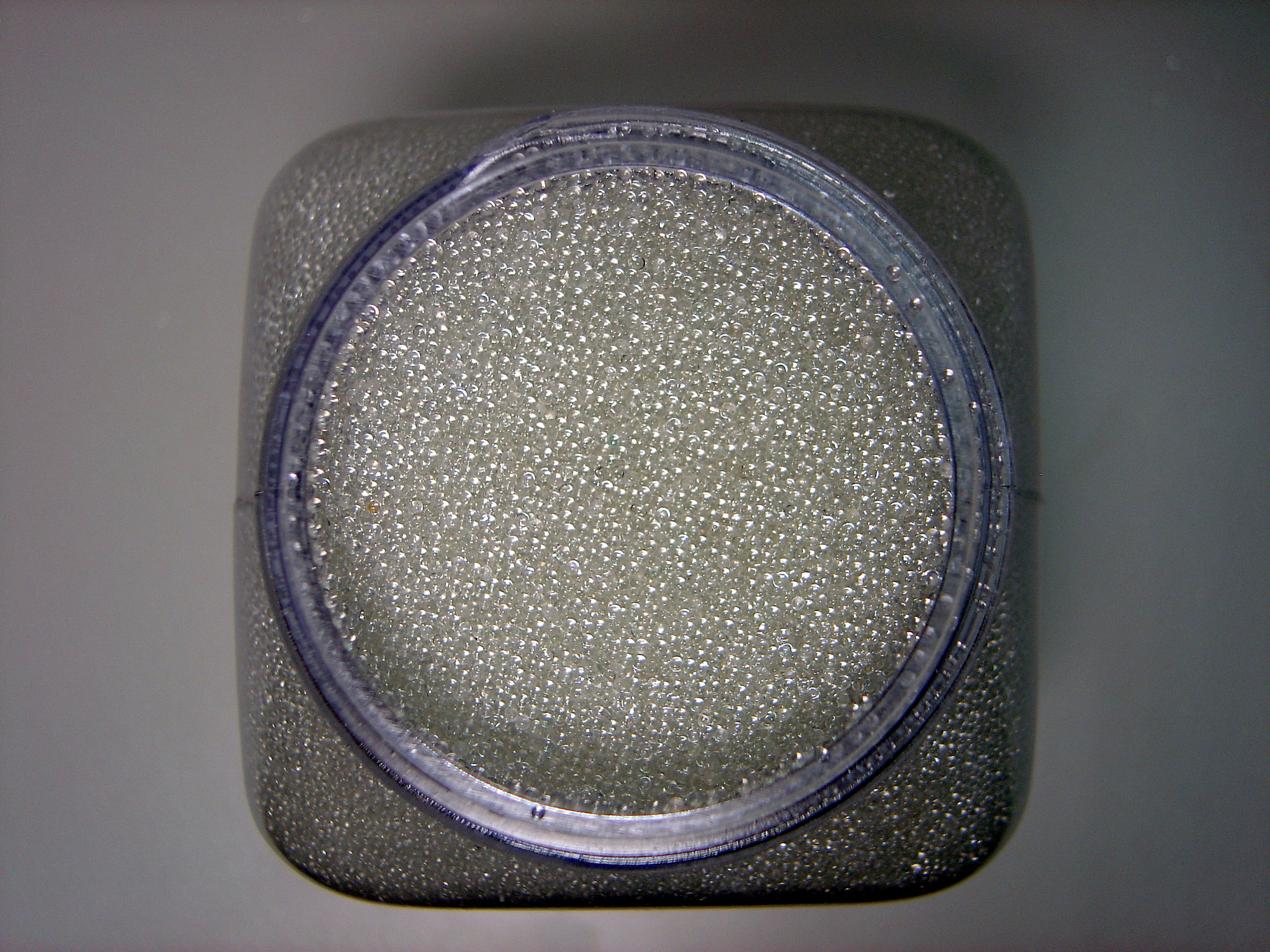

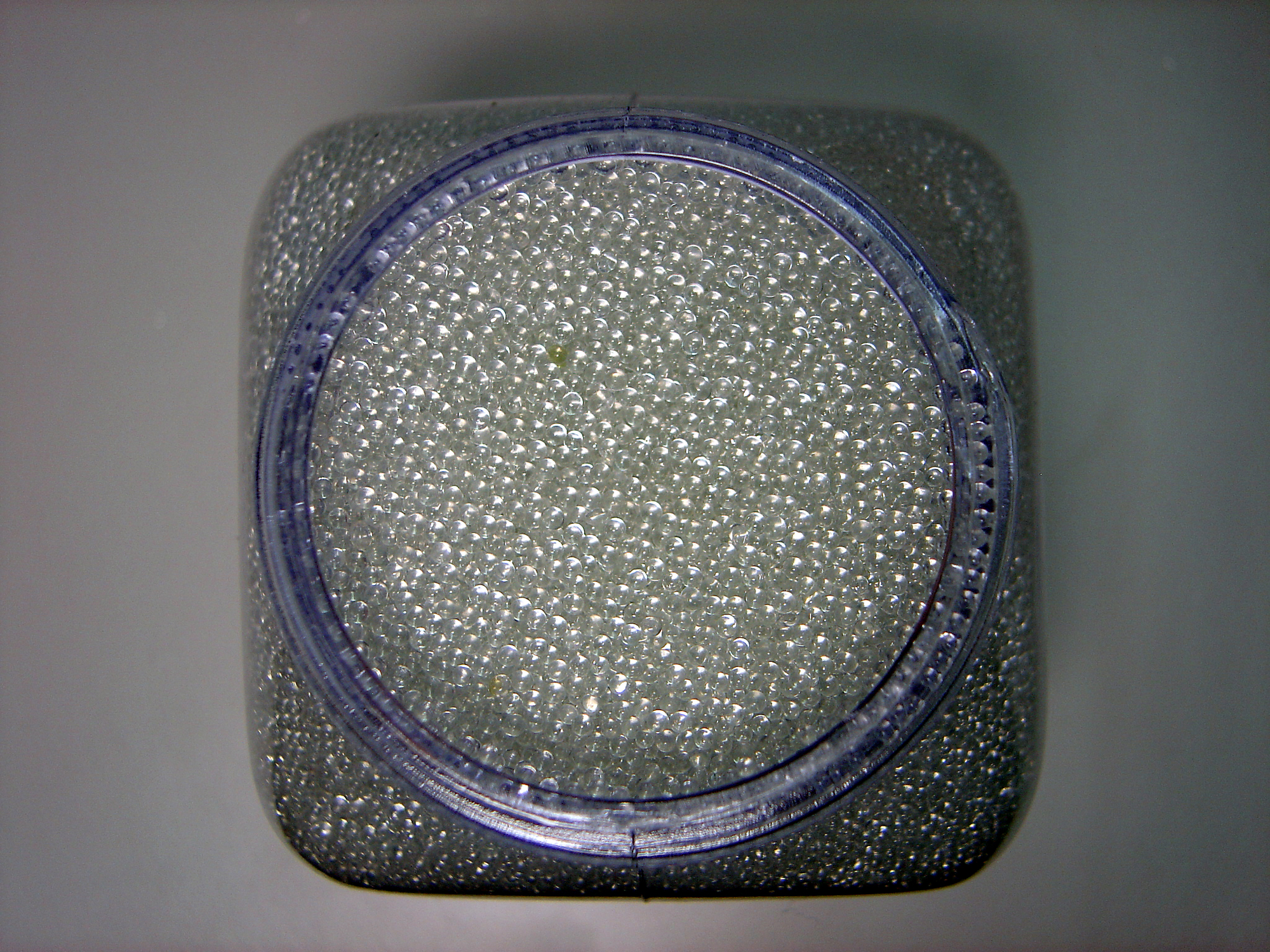

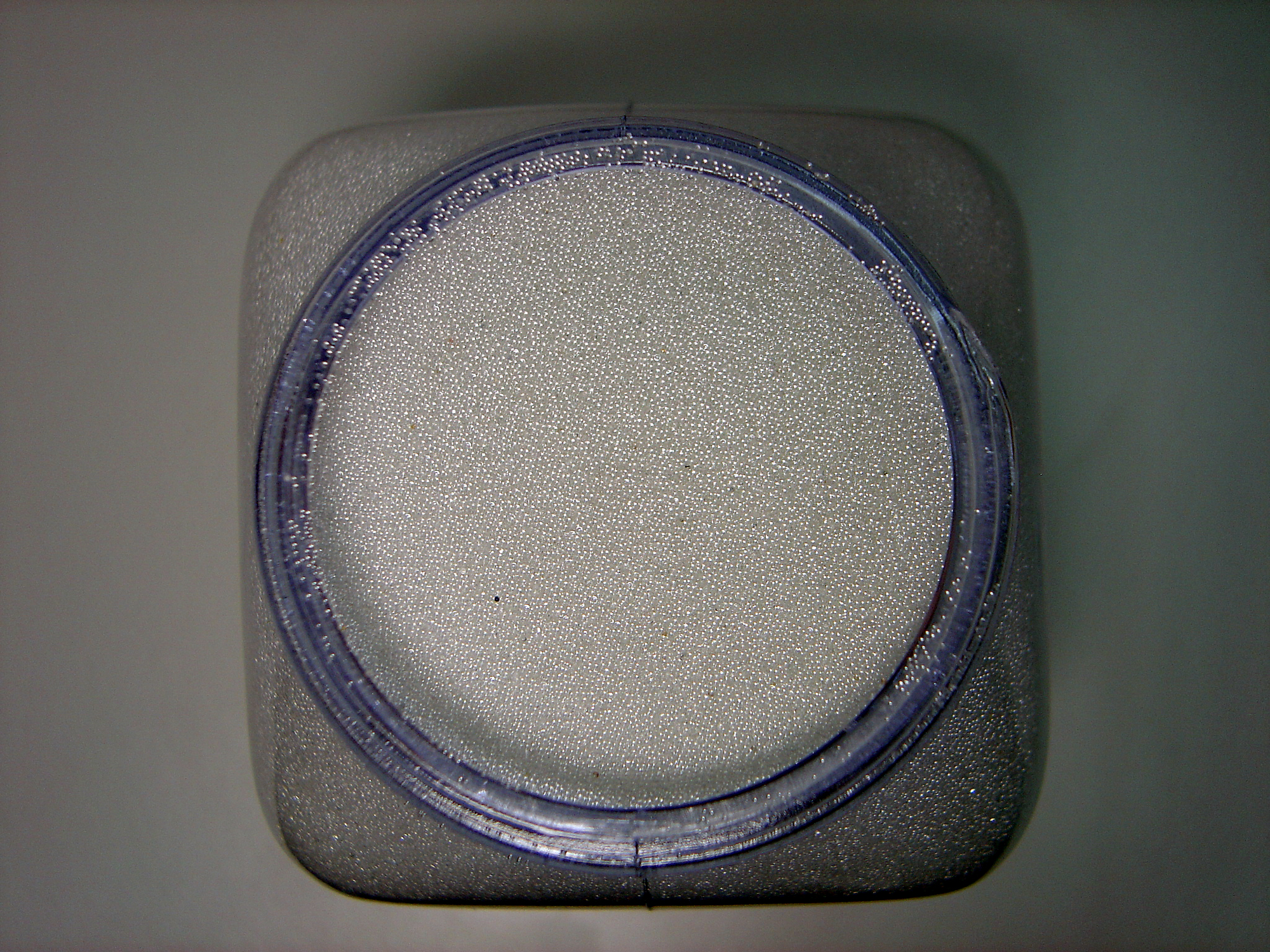

Glass beads
22.222.0001
0.10 – 0.25 mm Ø, 500 g (approx. 320 ml)
22.222.0002
0.25 – 0.50 mm Ø, 500 g (approx. 320 ml)
22.222.0003
0.50 – 0.75 mm Ø, 500 g (approx. 320 ml)
22.222.0004
0.75 – 1.00 mm Ø, 500 g (approx. 320 ml)
22.222.0005
1.00 – 1.50 mm Ø, 500 g (approx. 320 ml)
