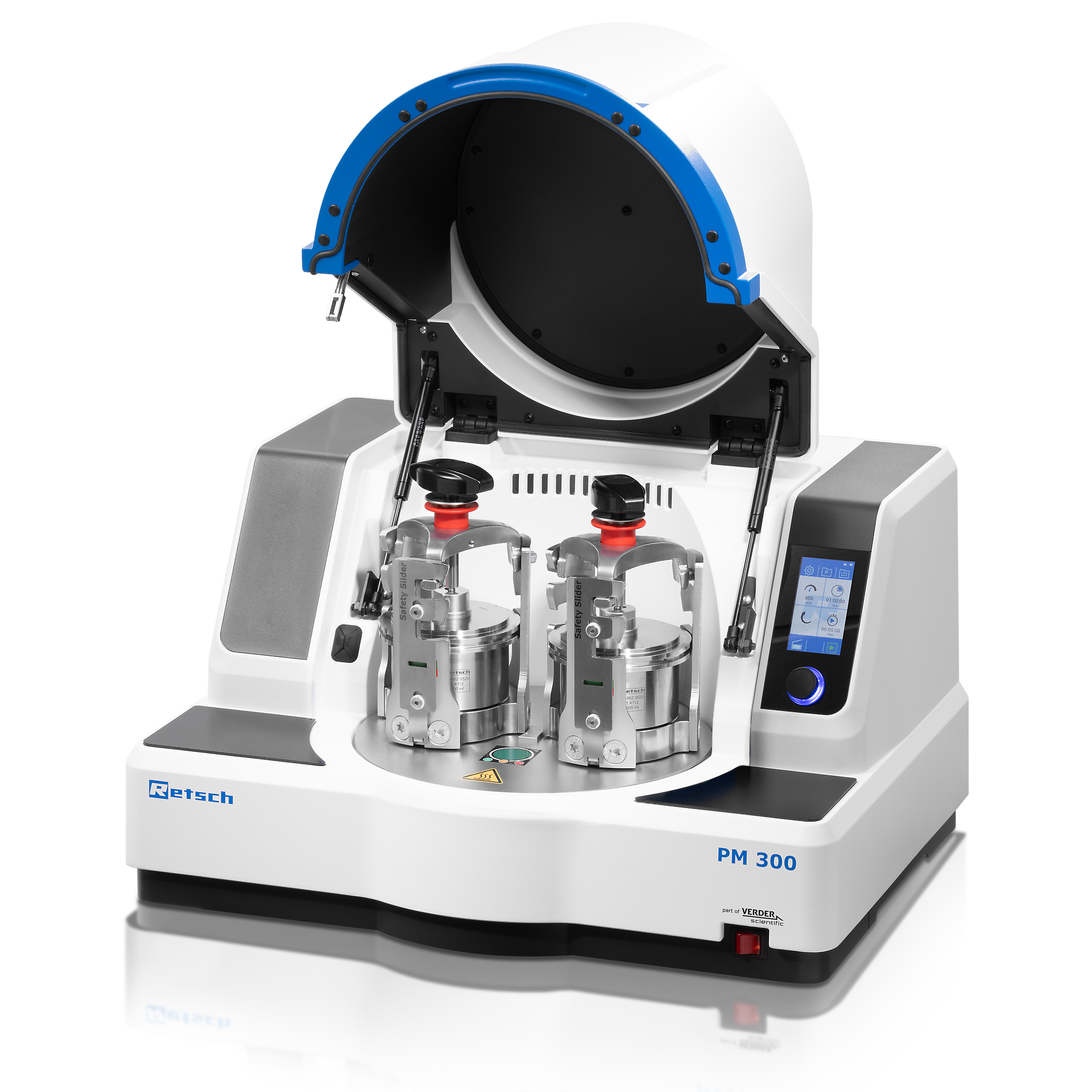

Broyeur planétaire à billes PM 300
(bols et billes à commander séparément)
20.570.0001
PM 300
avec 2 stations de broyage, ratio de vitesse 1 : -2
Accessoires Broyeurs planétaires à billes
22.661.0005
Unité de serrage pour PM 300
03.025.0178
Adaptateur pour empiler les bols de broyage 50 ml - 80 ml
03.025.0182
Adaptateur pour l'utilisation des bols de broyage de 12 ml et 25 ml (uniquement pour PM 300)
03.486.0062
Aide à l'ouverture de l'unité de serrage des broyeurs planétaires à billes
99.200.0041
Document QI/QO pour PM 300
Pressure and temperature measuring system GrindControl for Planetary Ball Mills
incl. capteurs et unité de transmission, inserts de couvercle, logiciel, mallette, aide à l'ouverture et accessoires de nettoyage pour PM (les bols de broyage doivent être commandés séparément)
22.782.0033
GrindControl pour bol de broyage PM EasyFit 50 - 125 ml
22.782.0034
GrindControl pour bol de broyage PM EasyFit 250 - 500 ml
GrindControl lid inserts
03.474.0243
Insert de couvercle GrindControl pour 50, 80, 125 ml, acier inoxydable
03.474.0246
Insert de couvercle GrindControl pour 50, 80, 125 ml, oxyde de zirconium
03.474.0244
Insert de couvercle GrindControl pour 250 ou 500 ml, acier inoxydable
03.474.0247
Insert de couvercle GrindControl pour 250 ou 500 ml, oxyde de zirconium
Accessoires pour PM GrindControl avec bol de broyage EasyFit
05.114.0056
Joint torique pour 50, 80 ou 125 ml
05.114.0054
Joint torique pour bol de broyage 250 ml - 500 ml EasyFit (PM)
03.111.0438
Joint plat pour flacons de 50 ml, 80 ml ou 125 ml
03.111.0439
Joint plat pour 250 ml - 500 ml
22.186.0007
Filtre fritté avec joint torique, lot de 10 pièces
22.864.0001
Jeu de valves M8x1 pour GrindControl et couvercles d'aération
Bol de broyage EasyFit
(les bols de broyage EasyFit conviennent à tous les broyeurs planétaires à billes)
Acier inoxydable trempé
01.462.0239
12 ml
01.462.0240
25 ml
Carbure de Tungstène
Agate
Corindon fritté
Oxyde de Zirconium
Adapter for glass vials
01.462.0540
Adaptateur pour 24 flacons en verre de 1,5 ml, inoxydable, acier trempé
22.749.0009
Flacon en verre 1.5 ml avec bouchon septum, 100 pièces
05.181.0112
Ressort de pression de remplacement pour adaptateur pour 24 flacons en verre de 1,5 ml, 1 pièce
01.462.0541
Adaptateur pour 7 flacons en verre de 20 ml, inoxydable, acier trempé
22.749.0010
Flacon en verre 20 ml avec bouchon septum, 100 pièces
05.181.0044
Ressort de pression de remplacement pour adaptateur pour 7 flacons en verre de 20 ml, 1 pièce
Accessoires pour bol de broyage EasyFit pour le broyage humide, le broyage sous atmosphère inerte et l'alliage mécanique (MA)
Couvercles d'aération (incl. insert)
22.107.0613
pour bol de broyage EasyFit 50 ml - 125 ml, acier inoxydable trempé
22.107.0616
pour bol de broyage EasyFit 50 ml - 125 ml, carbure de tungstène
22.107.0617
pour bol de broyage EasyFit 50 ml - 125 ml, agate
22.107.0615
pour bol de broyage EasyFit 50 ml - 125 ml, oxyde de zirconium
22.107.0618
pour bol de broyage EasyFit 250 ml - 500 ml, acier inoxydable trempé
22.107.0621
pour bol de broyage EasyFit 250 ml - 500 ml, carbure de tungstène
22.107.0622
pour bol de broyage EasyFit 250 ml - 500 ml, agate
22.107.0620
pour bol de broyage EasyFit 250 ml - 500 ml, oxyde de zirconium
22.107.0619
pour bol de broyage EasyFit 250 ml - 500 ml, oxyde d'aluminium
22.864.0001
Set de vannes de rechange pour couvercles d'aération M8x1
Insert pour couvercle d'aération
03.474.0225
pour bol de broyage EasyFit 50 ml - 125 ml, acier inoxydable trempé
03.474.0207
pour bol de broyage EasyFit 50 ml - 125 ml, carbure de tungstène
03.474.0208
pour bol de broyage EasyFit 50 ml - 125 ml, agate
03.474.0206
pour bol de broyage EasyFit 50 ml - 125 ml, oxyde de zirconium
03.474.0226
pour bol de broyage EasyFit 250 ml - 500 ml, acier inoxydable trempé
03.474.0210
pour bol de broyage EasyFit 250 ml - 500 ml, carbure de tungstène
03.474.0211
pour bol de broyage EasyFit 250 ml - 500 ml, agate
03.474.0209
pour bol de broyage EasyFit 250 ml - 500 ml, oxyde de zirconium
03.474.0215
pour bol de broyage EasyFit 250 ml - 500 ml, oxyde d'aluminium
Couvercles d'aération pour bols EasyFit
avec joints toriques et filtre fritté (veuillez commander séparément l'insert de couvercle et le bol de broyage)
22.107.0636
Couvercle d'aération pour bol EasyFit 50 ml - 125 ml
22.107.0637
Couvercle d'aération pour bol EasyFit 250 ml - 500 ml
Insert pour bol EasyFit
03.474.0261
Insert de couvercle d'aération pour bol EasyFit 50, 80 ou 125 ml, en acier inoxydable
03.474.0262
Insert de couvercle d'aération pour bol EasyFit de 50, 80 ou 125 ml, en oxyde de zirconium
03.474.0263
Insert d'aération pour bol EasyFit de 50, 80 ou 125 ml, en carbure de tungstène
03.474.0268
Couvercle d'aération pour bol EasyFit de 50, 80 ou 125 ml, en agate
03.474.0264
Insert de couvercle d'aération pour bol EasyFit de 250 ou 500 ml, en acier inoxydable
03.474.0265
Insert de couvercle d'aération pour bol EasyFit de 250 ou 500 ml, en oxyde de zirconium
03.474.0266
Insert d'aération pour bol EasyFit de 250 ou 500 ml, en carbure de tungstène
03.474.0267
Insert de couvercle d'aération pour bol EasyFit 250 ou 500 ml, oxyde d'aluminium
03.474.0269
Insert de couvercle d'aération pour bol EasyFit 250 ou 500 ml, en agate
22.186.0007
Filtre fritté avec joint torique, lot de 10 pièces
22.864.0001
Jeu de valves M8x1 pour GrindControl et couvercles d'aération
Systèmes de fermeture de sécurité
22.867.0011
pour bol de broyage EasyFit 50 ml - 125 ml
22.867.0012
pour bol de broyage EasyFit 250 ml - 500 ml
02.486.0055
Aide à l'ouverture pour le dispositif de fermeture de sécurité
Joints pour bols de broyage EasyFit
Joints O
05.114.0086
Joint torique pour bol de broyage de 12 ml EasyFit
05.114.0085
Joint torique pour bol de broyage de 25 ml EasyFit
05.114.0054
Joint torique pour bols de broyage de 250 ml - 500 ml EasyFit
05.114.0056
Joint torique pour bols de broyage de 50 ml - 125 ml EasyFit
05.114.0063
Joint torique pour bols de broyage 250 ml - 500 ml EasyFit, agate
03.111.0438
Joint plat pour flacons de 50 ml, 80 ml ou 125 ml
03.111.0439
Joint plat pour 250 ml - 500 ml
Billes de broyage
Les billes de broyage sont disponibles en différents diamètres. La règle de base suivante s'applique : pour un processus de broyage efficace, la bille de broyage doit être au moins 3 fois plus grosse que la plus grosse particule. Pour réduire l'abrasion et l'usure, les billes de broyage utilisées dans un processus de broyage doivent toutes avoir le même diamètre.
Le nombre de billes dépend du volume du bol utilisé. Le document ‘Grinding jar ball charge’ fournit des détails sur le volume utile des bols de broyage, la taille d'alimentation maximale et le remplissage correct avec des billes de broyage pour le broyage à sec et humide, ainsi que pour la rupture cellulaire.
Les bols et les billes de broyage doivent toujours être faits du même matériau.
Matériaux disponibles:
- Acier trempé (densité 7,8 g/cm3, dureté ≤ 235 HB, résistance moyenne à l'abrasion)
généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.
- Acier inoxydable (densité 7,7 g/cm3, dureté ≤ 245 HB, résistance moyenne à l'abrasion)
généralement utilisé pour broyer des échantillons mi-durs à durs et cassants.
- Carbure de tungstène (densité 14,8 g/cm3, dureté 93,6 HRA, résistance élevée à l'abrasion)
utilisé pour broyer des échantillons très durs et cassants. En utilisant du carbure de tungstène, la contamination de l'échantillon avec du fer est évitée.
- Agate (densité 2,6 g/cm3, dureté 6,5 - 7 Mohs, faible résistance à l'abrasion)
un matériau naturel très pur approprié pour broyer des échantillons mous à mi-durs ou fibreux. Grâce à sa faible densité, l'agate convient pour les processus de broyage en douceur avec un faible apport d'énergie.
- Le Corindon fritté (densité 3,8 g/cm3, dureté 1600 HV 0,5, résistance moyenne à l'abrasion) est un matériau céramique adapté au broyage d'échantillons mous à mi-durs ou fibreux. Il est principalement utilisé pour les processus de broyage sans métaux lourds.
- Le nitrure de silicium (densité 3,6 g/cm3, dureté 1600 HV, résistance élevée à l'abrasion) est un matériau céramique adapté au broyage d'échantillons mi-durs à durs. En raison de sa faible densité, le nitrure de silicium est utilisé pour les processus de broyage en douceur avec une faible consommation d'énergie. Grâce à la haute résistance à l'abrasion du matériau, il convient également parfaitement au broyage ultrafin.
- Oxyde de zirconium (densité 6,05 g/cm3, dureté 1250 HV, résistance élevée à l'abrasion)
matériau céramique approprié pour broyer des échantillons mi-durs à durs et fibreux. Il est généralement utilisé pour les procédés de broyage sans métaux lourds ou les applications pour des tailles de particules ultrafines.
Note: Le matériau de l'outil de broyage doit être plus dur que l'échantillon. Pour plus d'informations, consultez le document “Material Analyses of Equipment & Accessories” dans la section Téléchargements.
Acier dur
05.368.0029
5 mm Ø
05.368.0030
7 mm Ø
05.368.0059
10 mm Ø
05.368.0032
12 mm Ø
05.368.0108
15 mm Ø
05.368.0033
20 mm Ø
05.368.0057
30 mm Ø
Acier inox
22.455.0010
2 mm Ø, 500 g (approx. 110 ml)
22.455.0011
3 mm Ø, 500 g (approx. 120 ml)
22.455.0002
3 mm Ø, 200 pièces (approx. 6 ml)
22.455.0001
4 mm Ø, 200 pièces (approx. 14 ml)
22.455.0003
5 mm Ø, 200 pièces (approx. 25 ml)
05.368.0034
5 mm Ø
05.368.0035
7 mm Ø
05.368.0063
10 mm Ø
05.368.0037
12 mm Ø
05.368.0109
15 mm Ø
05.368.0062
20 mm Ø
05.368.0105
25 mm Ø
05.368.0061
30 mm Ø
Carbure de Tungstène
22.455.0006
3 mm Ø, 200 pièces (approx. 6 ml)
22.455.0005
4 mm Ø, 200 pièces (approx. 14 ml)
22.455.0004
5 mm Ø, 200 pièces (approx. 25 ml)
05.368.0038
5 mm Ø
05.368.0039
7 mm Ø
05.368.0071
10 mm Ø
05.368.0041
12 mm Ø
05.368.0110
15 mm Ø
05.368.0070
20 mm Ø
05.368.0069
30 mm Ø
Agate
05.368.0024
5 mm Ø
05.368.0025
7 mm Ø
05.368.0067
10 mm Ø
05.368.0027
12 mm Ø
05.368.0111
15 mm Ø
05.368.0028
20 mm Ø
05.368.0065
30 mm Ø
Corindon fritté
05.368.0021
10 mm Ø
05.368.0112
15 mm Ø
05.368.0054
20 mm Ø
05.368.0053
30 mm Ø
05.368.0052
40 mm Ø
Oxyde de Zirconium
32.368.0005
0.1 mm Ø, 0.5 kg (approx. 135 ml)
32.368.0003
0.5 mm Ø, 0,5 kg (env. 135 ml)
32.368.0004
1 mm Ø, 0,5 kg (env. 135 ml)
05.368.0089
2 mm Ø, 0,5 kg (env. 135 ml)
05.368.0090
3 mm Ø, 0,5 kg (env. 140 ml)
22.455.0007
3 mm Ø, 200 pièces (approx. 6 ml)
22.455.0009
5 mm Ø, 200 pièces (approx. 25 ml)
05.368.0094
10 mm Ø
05.368.0096
12 mm Ø
05.368.0113
15 mm Ø
05.368.0093
20 mm Ø
05.368.0106
25 mm Ø
05.368.0092
30 mm Ø
