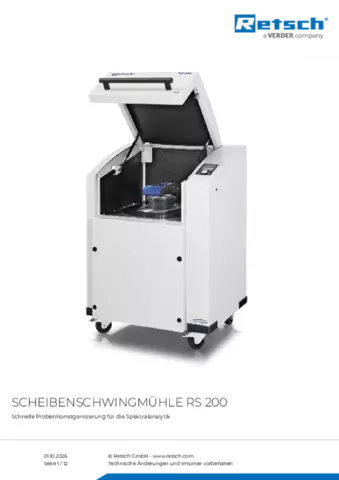

Scheiben-Schwingmühle RS 200
Die Scheiben-Schwingmühle RS 200 wird für die schnelle, verlustfreie Feinstvermahlung mittelharter, harter, spröder und faseriger Materialien auf Analysenfeinheit eingesetzt. Die Mahlergebnisse erreichen auch nach kurzer Mahldauer einen sehr hohen Grad an Reproduzierbarkeit. Mahlbecher aus gehärtetem Stahl, Wolframcarbid, Achat, Zirkonoxid und Stahl zur schwermetallfreien Vermahlung ermöglichen ein breites Einsatzspektrum. Die RS 200 dient vor allem zur Probenvorbereitung für Spektralanalysen.
Anwendungsbeispiele
Böden, Beton, Erze, Glas, Keramik, Kohle, Koks, Korund, Metalloxide, Mineralien, Pflanzenteile, Schlacke, Silikate, Zement, Zementklinker, ...
Vorteile
- leistungsstarker Stabilized-Plane-Drive
- hervorragende Reproduzierbarkeit
- Analysenfeinheit in Sekunden
- Ein-Knopf-Bedienung mit Grafikdisplay
- 10 Parameterkombinationen speicherbar
- Mahlgarnituren in 5 Werkstoffen
- Mahlbecher-Schnellspannung
- Achaterkennung zur automatischen Drehzahlreduzierung
- geschlossener, schallisolierter Mahlraum
- wartungsfreie, CE-gerechte Ausführung
- 2 Jahre Garantie
Leistungsmerkmale
| Einsatzgebiet | Zerkleinern, Mischen, Verreiben |
| Anwendungsbereich | Baustoffe, Glas / Keramik, Mineralogie / Hüttenwesen, Umwelt |
| Aufgabegut | mittelhart, hart, spröde, faserig |
| Zerkleinerungsprinzip | Druck, Reibung |
| Aufgabekorngröße* | < 15 mm |
| Endfeinheit* | < 40 µm |
| Charge/Aufgabemenge*: | 35 - 150ml |
| Drehzahl bei 50Hz (60 Hz) | 700 - 1500 min-1, stufenlos |
| Material der Mahlwerkzeuge | gehärteter Stahl, Wolframcarbid, Achat, Zirkonoxid, Stahl 1.1740 (für schwermetallfreie Zerkleinerung) |
| Mahlbechergrößen | 50 ml / 100 ml / 250ml |
| Einstellung Mahldauer | digital, 00:00:01 bis 99:59:59 |
| Speicherbare Parameterkombinationen | 10 |
| Antrieb | frequenzgeregelter Drehstrommotor |
| Antriebsleistung | 1.5 kW |
| Schutzart | IP 40 |
| B x H x T geschlossen: | 836 x 1220 x 780 mm |
| Gewicht, netto | ~ 210 kg (ohne Mahlgarnitur) |
| Arbeitsplatzbezogener Emissionswert | LpAeq 84 dB(A) |
| *abhängig vom Probenmaterial und Gerätekonfiguration/-einstellungen |
Funktionsprinzip
Die Scheiben-Schwingmühle zerkleinert durch Druck, Stoß und Reibung. Die Mahlgarnitur wird mittels Schnellspannhebel auf dem Schwingteller fest gespannt. Der Teller mit der Mahlgarnitur führt horizontale Kreisschwingungen aus. Die im Becher befindlichen Mahlkörper üben durch die Schwingungsbewegungen des Antriebs extreme Druck-, Stoß- und Reibwirkungen auf das Mahlgut aus. Die Kreisschwingungen werden durch einen Unwuchtantrieb mit frequenzgeregeltem 1,5 kW Drehstrommotor erzeugt.
Dank des neuartigen Stabilized-Plane- Drives liegt die Hauptbewegungsrichtung des Antriebs konstant in einer Ebene. Ein Taumeln und somit ungewollte Bewegungen des Mahlbechers werden effektiv verhindert. Ein Sensor erkennt aufgespannte Achat-Garnituren und begrenzt die Drehzahl auf 700 min-1, um Beschädigungen am Achat zu verhindern.
Die Scheiben-Schwingmühle zerkleinert durch Druck, Stoß und Reibung. Die Mahlgarnitur wird mittels Schnellspannhebel auf dem Schwingteller fest gespannt. Der Teller mit der Mahlgarnitur führt horizontale Kreisschwingungen aus. Die im Becher befindlichen Mahlkörper üben durch die Schwingungsbewegungen des Antriebs extreme Druck-, Stoß- und Reibwirkungen auf das Mahlgut aus. Die Kreisschwingungen werden durch einen Unwuchtantrieb mit frequenzgeregeltem 1,5 kW Drehstrommotor erzeugt.Dank des neuartigen Stabilized-Plane- Drives liegt die Hauptbewegungsrichtung des Antriebs konstant in einer Ebene. Ein Taumeln und somit ungewollte Bewegungen des Mahlbechers werden effektiv verhindert. Ein Sensor erkennt aufgespannte Achat-Garnituren und begrenzt die Drehzahl auf 700 min-1, um Beschädigungen am Achat zu verhindern.
Technische Änderungen und Irrtümer vorbehalten
