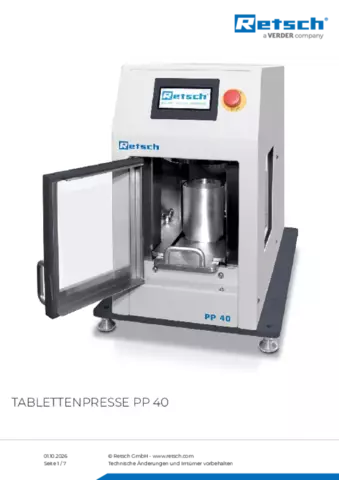

Tablettenpresse PP 40

Stabile, hochwertige Presslinge sind eine wichtige Voraussetzung für die zuverlässige Röntgenfluoreszenzanalytik. Mit der PP 40 bietet RETSCH eine Tablettenpresse an, die verschiedene Materialien wie Schlacke, Erze, Mineralien oder Zement zu einer bruchfesten Tablette mit glatter Oberfläche presst.

Die PP 40 verfügt über eine individuelle Presskraftregelung im Bereich von 50 bis 400 kN. Sie steuert nicht nur die Höhe der Presskraft, sondern auch deren Aufbau, Haltezeit und anschließende Entlastung. Das reduziert die inneren Spannungen der Probe und ermöglicht auch einwandfreies Verpressen anspruchsvoller Materialien.

Produktinformationen

Varianten & Zubehör

Anwendungsbeispiele

Erze, Mineralien, Rohmaterialien, Schlacke, Zement, ...

Vorteile

individuelle Presskraftregelung von 50 – 400 kN
Ein-Knopf-Bedienung mit Grafikdisplay
32 Bearbeitungsprogramme
Presswerkzeuge für unterschiedliche Durchmesser, Aluminiumbecher
auch für sehr harte Materialien geeignet
Gegenplatte aus Wolframcarbid
einfache und sichere Bedienung
CE-konforme Ausführung
2 Jahre Gewährleistung

Leistungsmerkmale

Einsatzgebiet	Erstellen von Presslingen für die Spektralanalytik
Anwendungsbereich	Baustoffe, Chemie / Kunststoffe, Glas / Keramik, Mineralogie / Hüttenwesen, Umwelt
Max. Pressdruck	40 t, automatische Presse
Presskraft	5 - 40 t (50 - 400 kN)
Presskraftanstiegszeit/-anhaltezeit/-abfallzeit	jeweils 5 - 600 s
Parameterkombinationen	32
Stahlringe (Außen-Ø / Innen-Ø)	51.5 mm / 35 mm 40 mm / 35 mm (max. Presskraft 20 t) 40 mm / 32 mm
Aluminiumbecher (Außen-Ø)	40 mm
B x H x T	836 x 1220 x 780 mm
Gewicht, netto	345 kg
*abhängig vom Probenmaterial und Gerätekonfiguration/-einstellungen

Funktionsprinzip

Ein Stahlring oder Aluminiumbecher wird in das Presswerkzeug der PP 40 eingelegt und die Probe über einen Trichter eingefüllt. Der Stahlring mit der Probe wird dann unter die Druckplatte geschoben und der Pressvorgang gestartet. Während der Presskraftanstiegszeit nimmt die Dichte des Pulvers bis maximal auf den Wert der Feststoffdichte zu. Durch richtige Einstellung der Presskraftanstiegszeit bei der PP 40 kann die Luft, die sich in den Hohlräumen des Ausgangspulvers befindet, ausgepresst werden, was die Stabilität der Tablette erhöht. Die maximale Presskraft muss über eine bestimmte Zeit aufrecht erhalten werden, damit sich die interpartikulären Haftkräfte voll ausbilden können und ein Maximum an Festigkeit erreicht wird.

Die PP 40 erlaubt die Vorwahl der Presskraftanhaltezeit über einen Zeitraum von 600 Sekunden. Beim Tablettenpressen verursacht die axiale Bewegung der Partikeln am Ring Reibkräfte, die wiederum für die Ausbildung eines mehrachsigen Spannungszustands verantwortlich sind. Darum ist es wichtig, einen gleichmäßigen Spannungsabbau zu erzielen, da eine zu schnelle Druckentlastung zur Zerstörung der Tablette führen kann. Die Presskraftabfallzeit kann bei der PP 40 so eingestellt werden, dass ein gleichmäßiger Spannungsabbau gewährleistet ist.

Technische Änderungen und Irrtümer vorbehalten
